香蕉视频app在线观看

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不銹鋼是一種超低碳馬(ma)氏體(ti)時(shi)效(xiao)不銹鋼，它既具(ju)有(you)馬(ma)氏體(ti)時(shi)效(xiao)鋼的高強度和(he)良好的韌性(xing)，又具(ju)有(you)常規香蕉視頻app在線觀看:不銹鋼的(de)(de)耐蝕性(xing)。該鋼易于(yu)生產和具有(you)良(liang)好(hao)的(de)(de)加工性(xing)能，主(zhu)要用于(yu)要求具有(you)高的(de)(de)強度、良(liang)好(hao)的(de)(de)韌性(xing)和耐蝕性(xing)的(de)(de)裝(zhuang)備，如供料螺旋推進(jin)器、捏(nie)合元(yuan)件、破碎機襯(chen)板(ban)、塑料模具和模板(ban)等。

一、化學成分(fen)

 00Cr12Ni10AlTi 不銹鋼的(de)化學成分見表5-60。

二、室溫力學(xue)性能

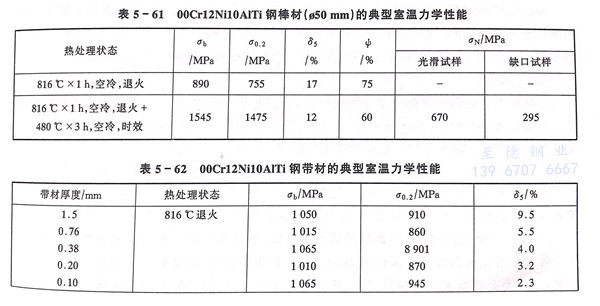

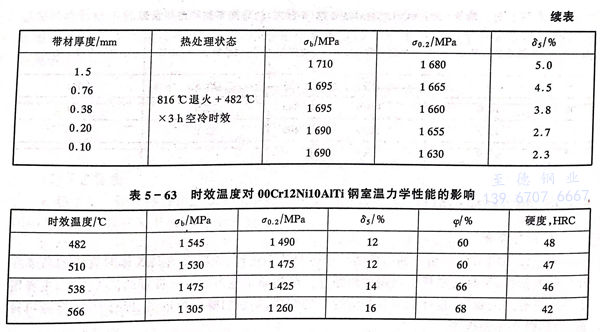

  00Cr12Ni10AlTi 不銹鋼在退火條(tiao)件下(xia)具有較(jiao)高的(de)抗拉強(qiang)(qiang)度和(he)(he)屈服強(qiang)(qiang)度，且塑性(xing)(xing)(xing)和(he)(he)韌性(xing)(xing)(xing)良好(hao)。通過簡單的(de)時(shi)(shi)效處(chu)理(li)，其強(qiang)(qiang)度水平較(jiao)退火狀態提高1倍，同時(shi)(shi)保留了(le)足夠的(de)塑韌性(xing)(xing)(xing)。00Cr12Ni10AITi 不銹鋼棒材(cai)、帶(dai)材(cai)及時(shi)(shi)效處(chu)理(li)對室溫力學性(xing)(xing)(xing)能的(de)影響見表5-61至(zhi)表5-63。

三、高溫(wen)力學性能(neng)

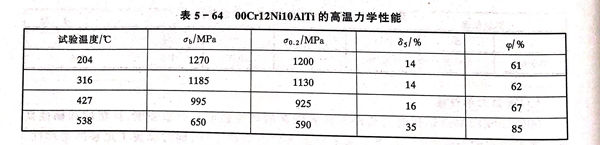

  00Cr12Ni10AlTi 不銹鋼的高(gao)溫拉伸性能見表5-64。

四、耐蝕(shi)性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不(bu)銹(xiu)鋼(gang)和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。

五(wu)、工(gong)藝性能

 a. 熱加工

  此鋼(gang)易(yi)于(yu)熱(re)加工(gong)，理想的熱(re)加工(gong)溫度范(fan)圍(wei)(wei)為(wei)1038～1230℃。為(wei)得到細化的晶粒和(he)最佳(jia)力學性能，應在816～927℃范(fan)圍(wei)(wei)內(nei)進行終加工(gong)，在終加工(gong)范(fan)圍(wei)(wei)內(nei)應盡可(ke)能加大變形量，至少應為(wei)20％。加工(gong)后空(kong)冷至室(shi)溫即可(ke)。

 b. 熱處理

  00Cr12Ni10AlTi 不銹鋼的(de)使用狀態(tai)為(wei)固(gu)溶(rong)退火＋時(shi)(shi)(shi)效處(chu)(chu)理。鋼的(de)固(gu)溶(rong)處(chu)(chu)理溫(wen)度(du)為(wei)816℃×1h空冷，而(er)后(hou)進行時(shi)(shi)(shi)效處(chu)(chu)理，以(yi)得到所(suo)需強度(du)和塑韌(ren)性，根(gen)據對(dui)材料的(de)強度(du)、塑韌(ren)性要求選擇(ze)恰當的(de)時(shi)(shi)(shi)效溫(wen)度(du)，時(shi)(shi)(shi)效時(shi)(shi)(shi)間為(wei)3小時(shi)(shi)(shi)，冷卻(que)方(fang)式為(wei)空冷。

c. 焊(han)接

  00Cr12Ni10AlTi 不(bu)銹鋼的(de)焊(han)(han)接性能良好，不(bu)論是在(zai)退火狀態還是在(zai)時效條件下均易于焊(han)(han)接。可(ke)使(shi)用(yong)惰性氣體(ti)保護和(he)(he)手工電弧(hu)焊(han)(han)等焊(han)(han)接方法，焊(han)(han)接材料宜(yi)使(shi)用(yong)與母材相同的(de)化學成分，不(bu)必焊(han)(han)前預(yu)熱和(he)(he)焊(han)(han)后(hou)(hou)退火，焊(han)(han)后(hou)(hou)進行480℃時效處理，可(ke)獲得與母材相近的(de)強度和(he)(he)韌性。

六、物理性能(neng)

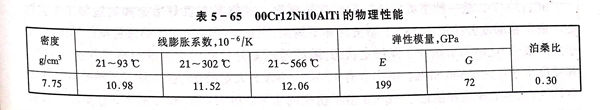

  00Cr12Ni10AlTi 不銹鋼的(de)物理性能見(jian)表5-65。
