香蕉视频app在线观看

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)是一種在馬氏體基(ji)體上析出Cr₂N強化的半奧氏(shi)體(ti)香蕉視頻app在線觀看:沉淀硬化不銹鋼。它具有高的強(qiang)(qiang)度(du)和良好(hao)的韌性，適宜制作中溫(wen)高強(qiang)(qiang)度(du)部件。

一、化學(xue)成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的化學成分見表5-98。

二、室溫力(li)學性能

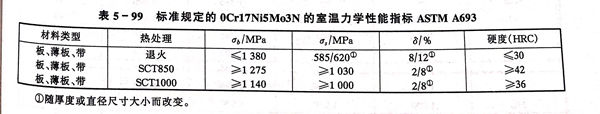

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹(xiu)鋼的室溫力學性(xing)能指(zhi)標見表5-99。

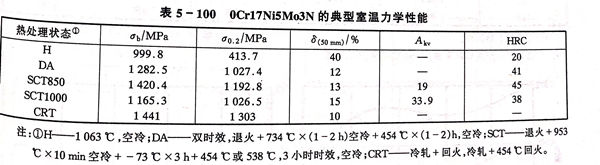

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的典(dian)型室溫(wen)力學性能指標見表5-100。

三、疲勞(lao)性能

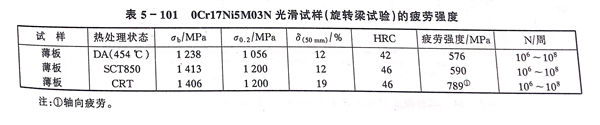

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的疲(pi)勞性(xing)能見表(biao) 5-101 。

四(si)、高溫力學性能

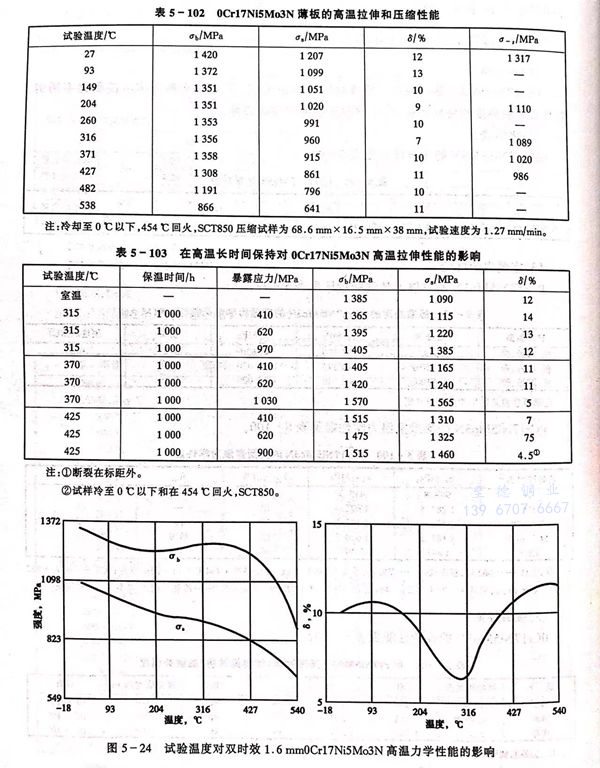

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼(gang)的拉伸性能與熱處理條(tiao)件相關，并取決于試驗(yan)條(tiao)件，見表5-102、表5-103和圖(tu)5-24。

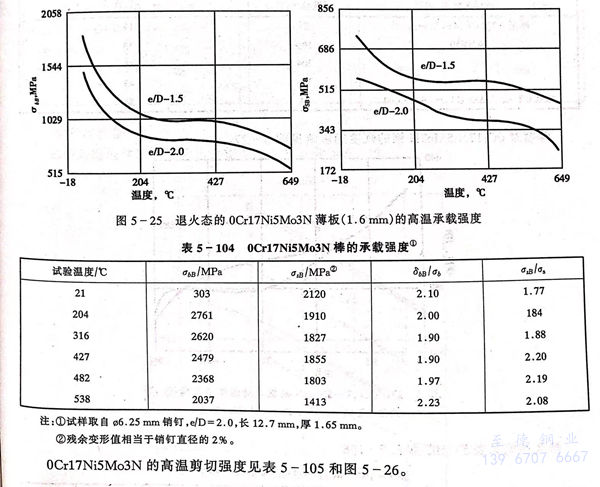

 退(tui)火(huo)態薄板的高溫(wen)承載強度見圖 5-25 和 表 5-104 。

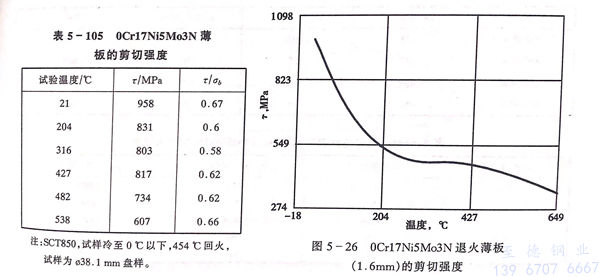

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高(gao)溫(wen)剪切強(qiang)度見表 5-105 和 圖 5-26 。

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼(gang)的高溫(wen)沖擊性能見表 5-106。

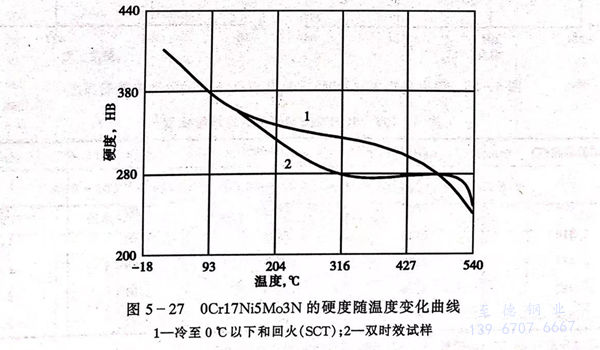

  溫度(du)對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的硬(ying)度(du)的影響見圖(tu) 5-27 。

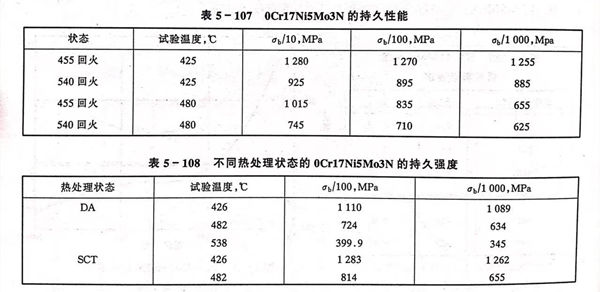

  持久性能見表 5-107 和 5-108 。

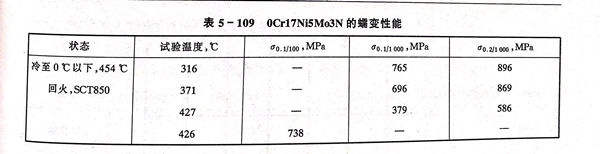

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的蠕(ru)變性能見表 5-109 。

五、低溫性能

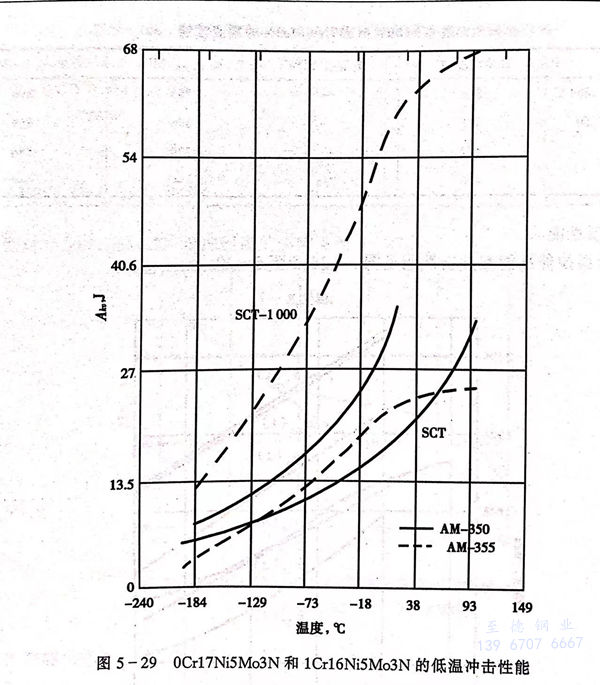

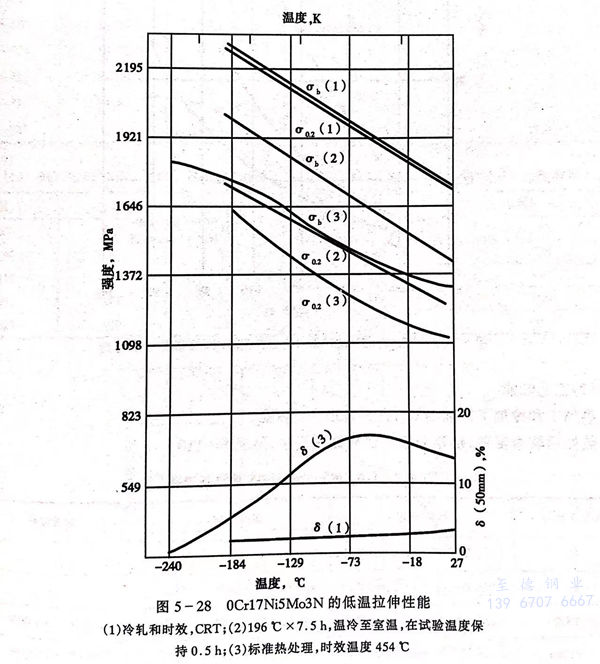

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的低溫拉(la)伸(shen)性(xing)能和沖擊性(xing)能見圖(tu) 5-28 和 圖(tu) 5-29 。

六、耐(nai)蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七、工藝性能

  熱加工和冷(leng)加工性能與0Cr15Ni7Mo2Al 不銹鋼相近(jin)。

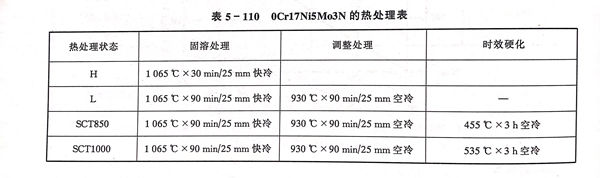

  熱(re)處理較為復雜，推(tui)薦(jian)采用下(xia)述熱(re)處理程序，見表5-110。

  可采用焊接奧氏體不銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物理性能

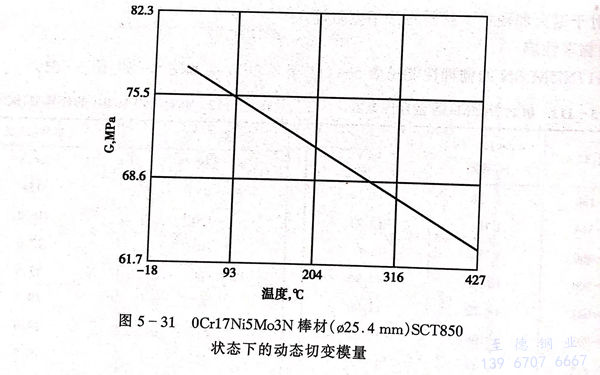

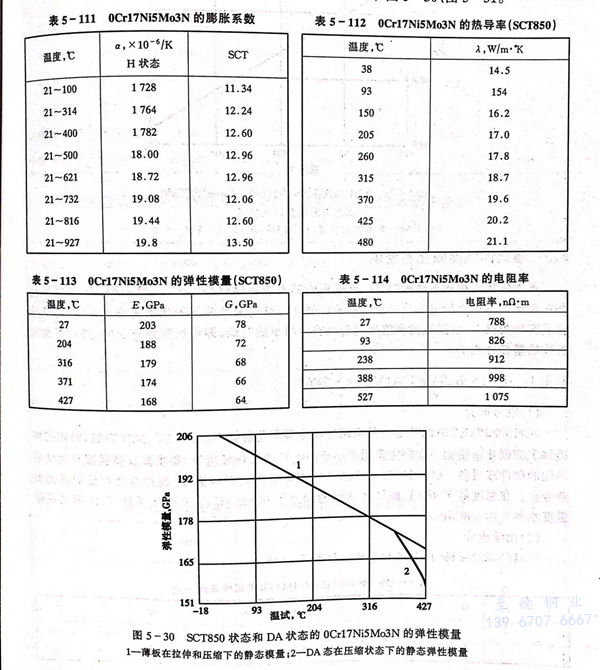

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理性能(neng)見(jian)表(biao)5-111至表(biao)5-114和(he)圖5-30、圖5-31。

九、應用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)主(zhu)要應用于要求高(gao)強(qiang)度并且有適度耐蝕性的結(jie)構部件和裝備。如壓力容(rong)器(qi)、飛(fei)機水管；飛(fei)行(xing)器(qi)結(jie)構骨架(jia)，如艙壁、隔板(ban)和加(jia)強(qiang)桿肋板(ban)；噴氣發動機壓縮機葉片和高(gao)溫(wen)彈(dan)簧等(deng)。
