香蕉视频app在线观看

06Cr19Ni10 (304)

 （06Cr19Ni10）304不銹鋼是奧氏體不銹鋼，是在最初發明的18-8型奧氏體不銹鋼的基礎上發展演變的鋼種，該鋼是不銹鋼的主體鋼種，其產量約占不銹鋼總產量的30%以上。由于此鋼具有奧氏體結構，它不可能通過熱處理手段予以強化，只能采用冷變形方式達到提高強度的目的。鋼的奧氏體結構賦予它良好的冷、熱加工性能、無磁性和好的低溫性能。304不銹鋼的薄截面尺寸的焊接件具有足夠的耐晶間腐蝕能力，在氧化性酸中具有優良的耐蝕性，在堿溶液和大部分有機酸和無機酸以及大氣、水蒸汽中耐蝕性宜佳。

 （06Cr19Ni10）304不(bu)(bu)銹鋼的良(liang)好性能，使其成為應(ying)用(yong)量(liang)最大，使用(yong)范圍最廣的不(bu)(bu)銹鋼牌號(hao)，此鋼適合于制造深(shen)沖成型的部件(jian)以及(ji)輸(shu)送腐蝕介(jie)質管道、容(rong)器，結構件(jian)等(deng)，304不(bu)(bu)銹鋼也可(ke)用(yong)于制造無磁(ci)、低溫設(she)備(bei)和部件(jian)。

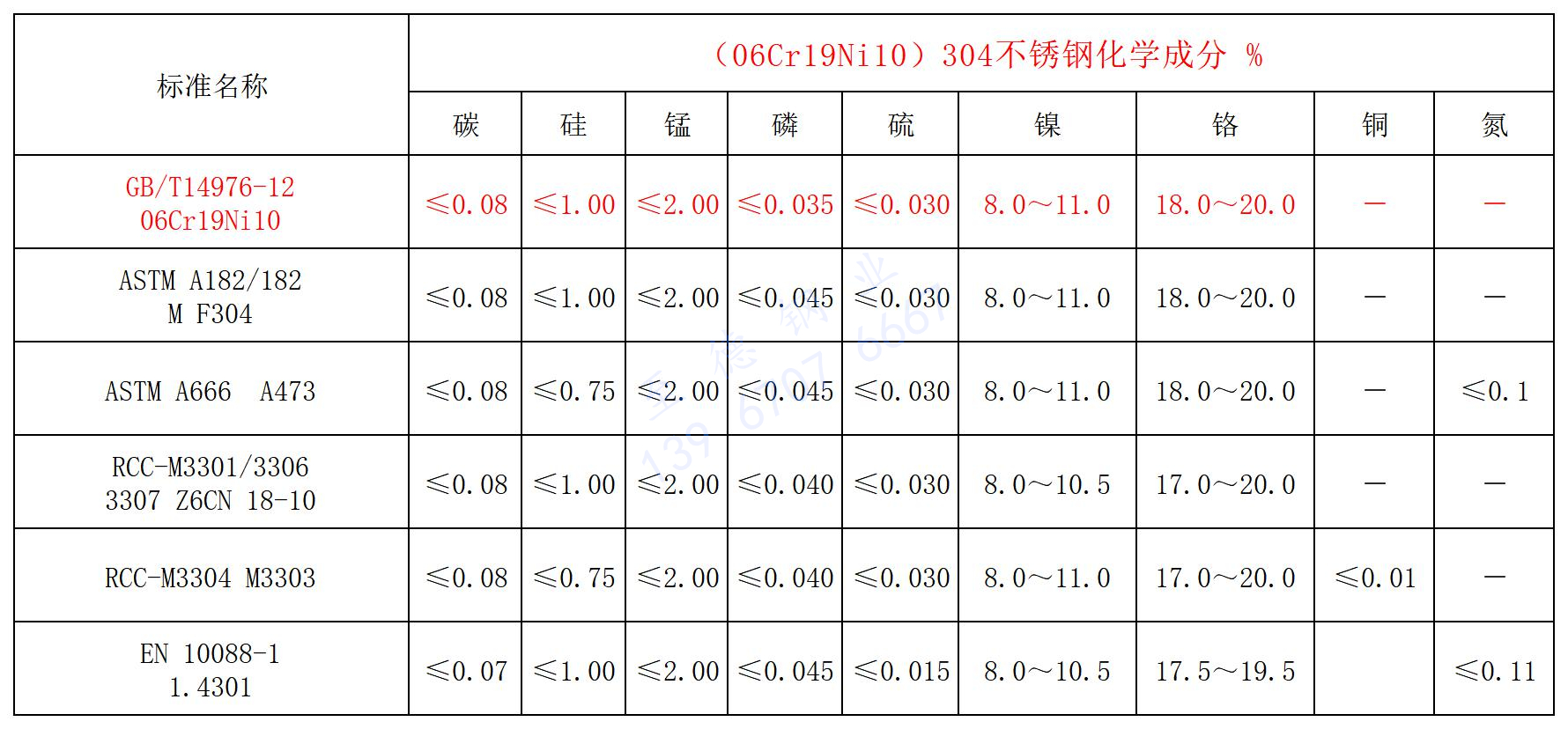

一(yi)、化學成分

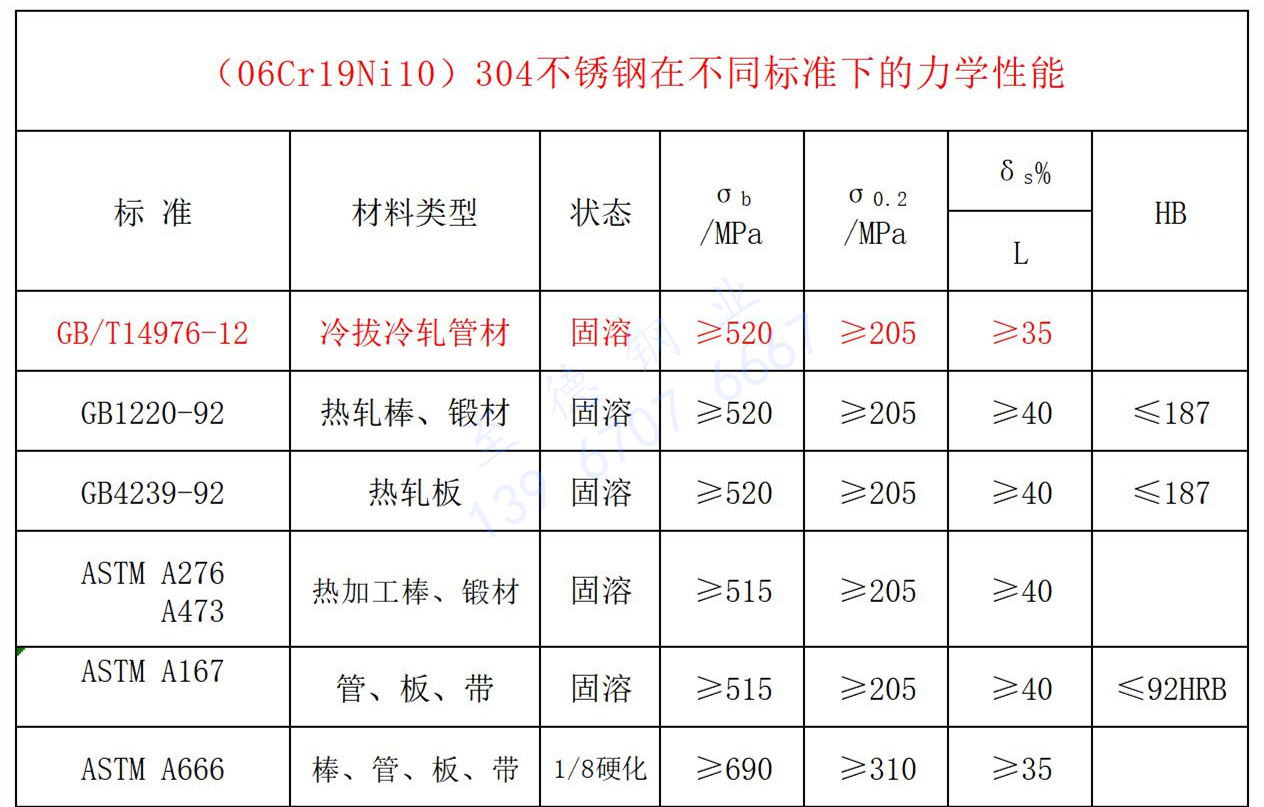

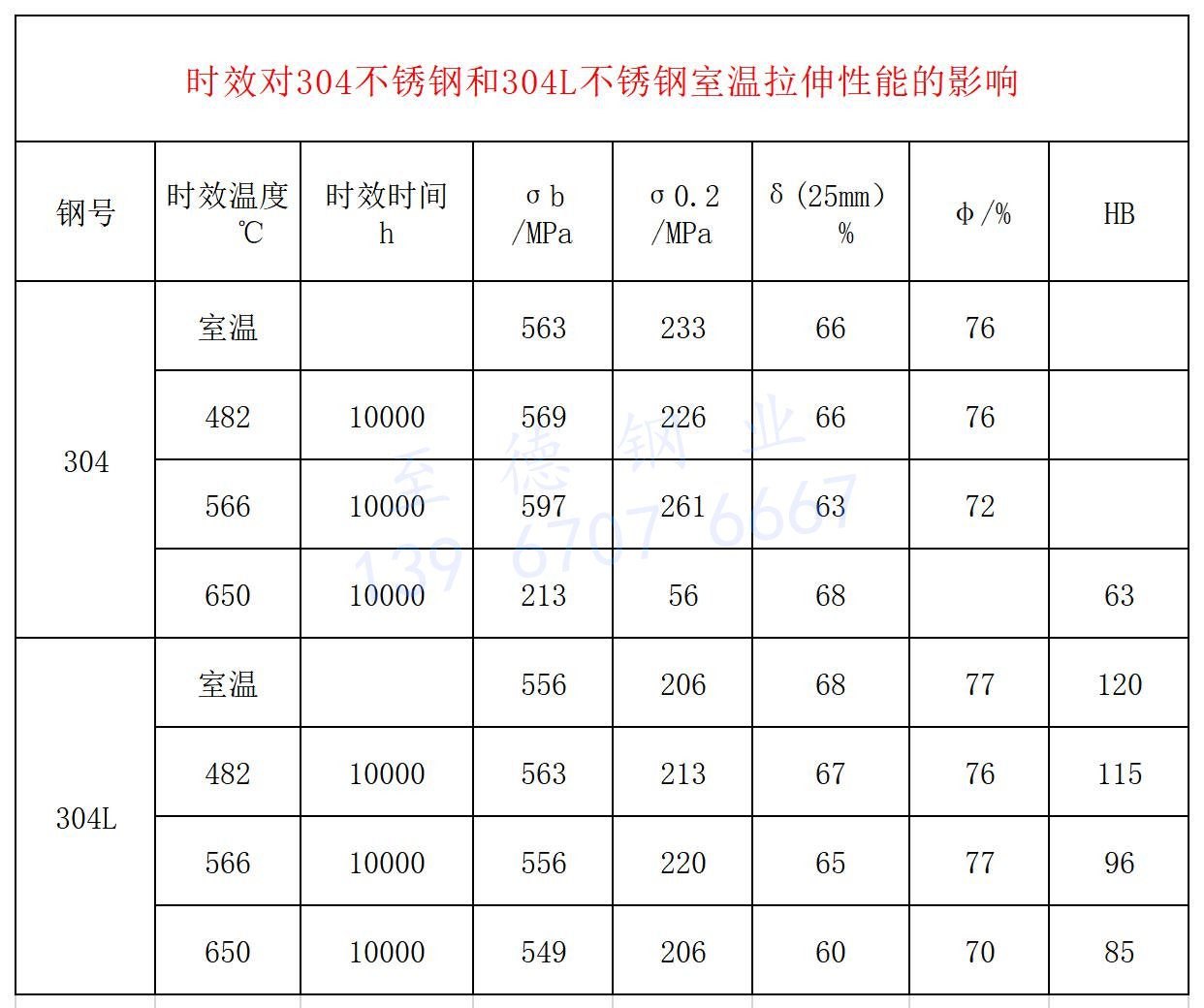

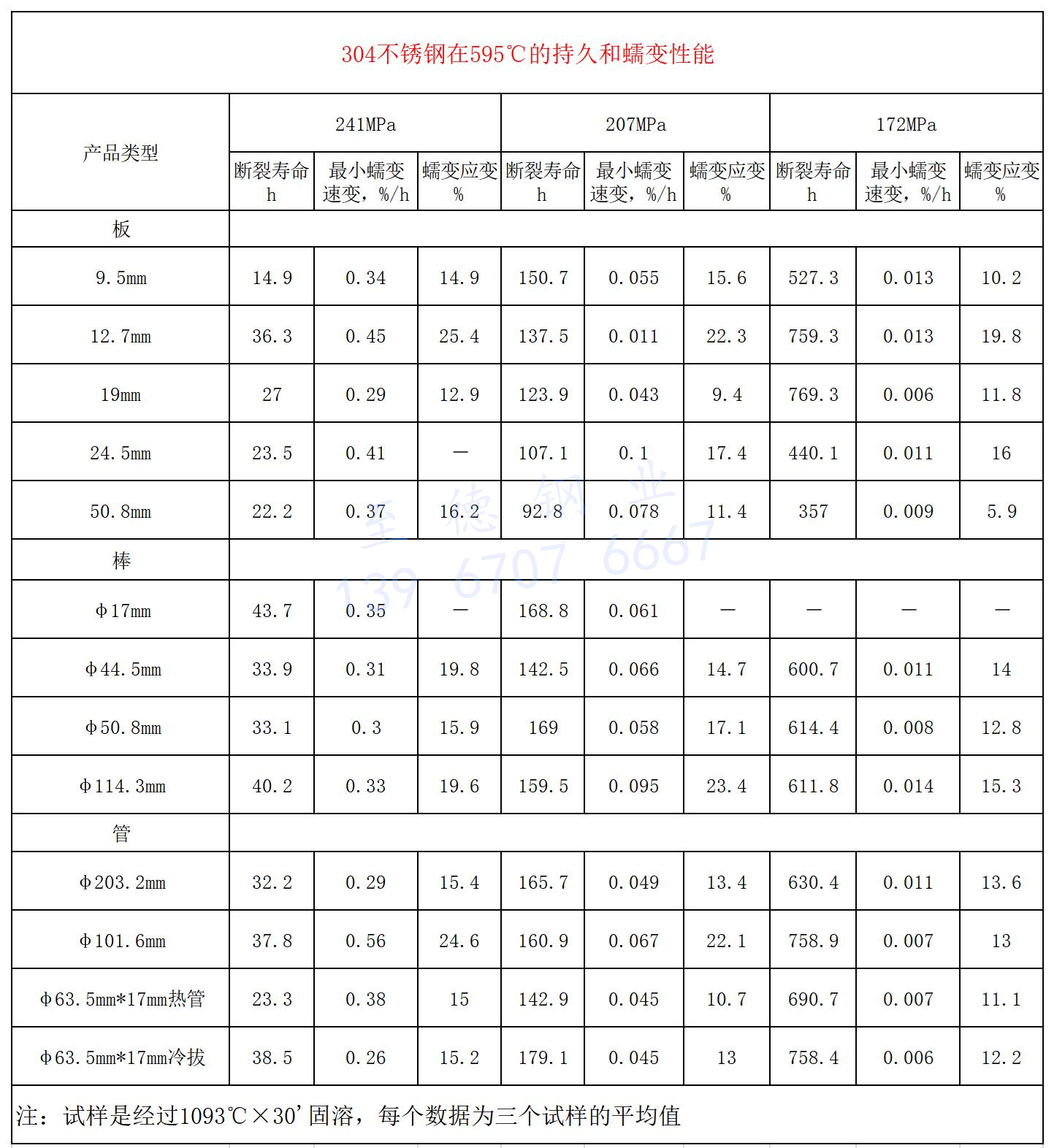

二、力(li)學性能

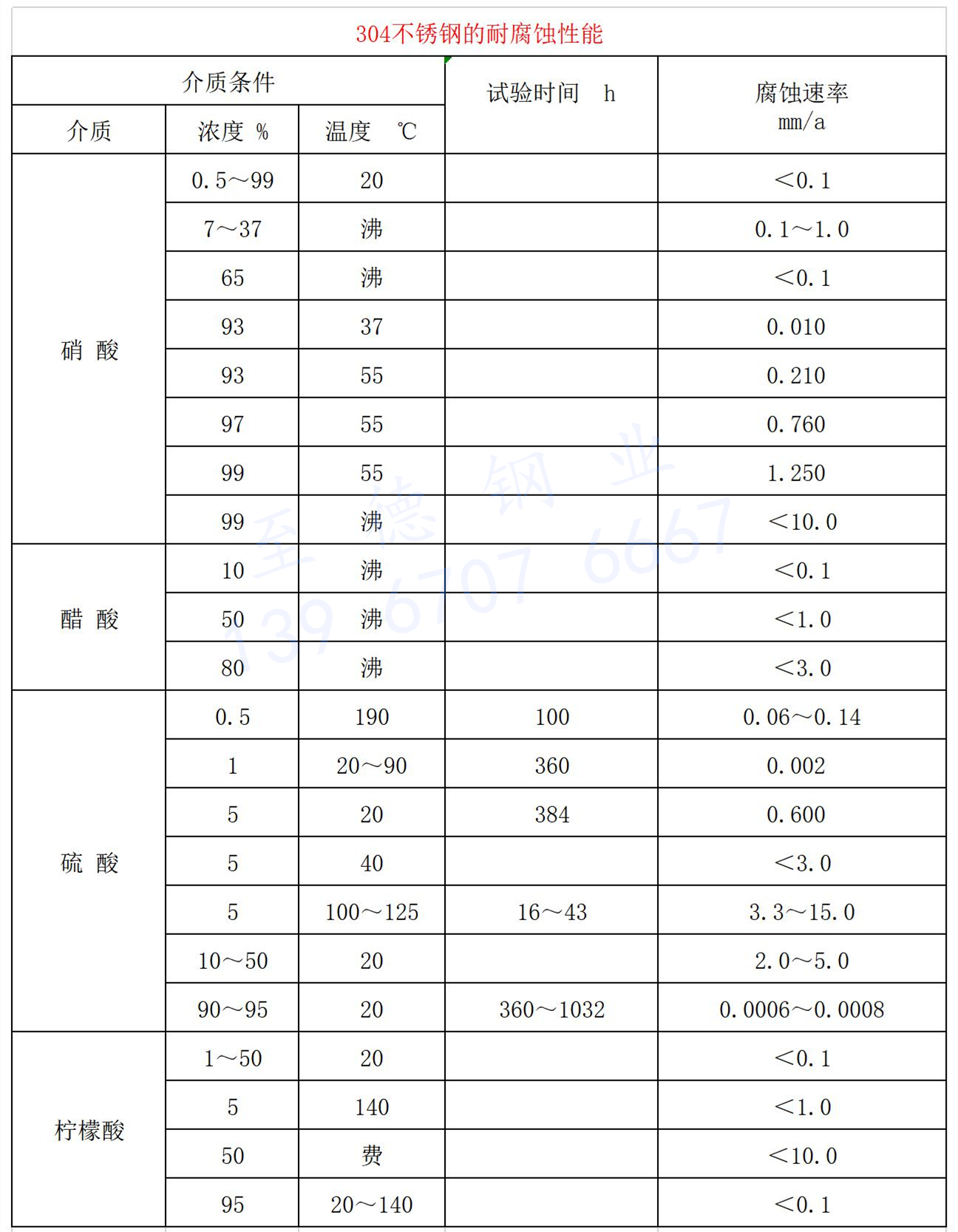

三、耐腐蝕(shi)性能

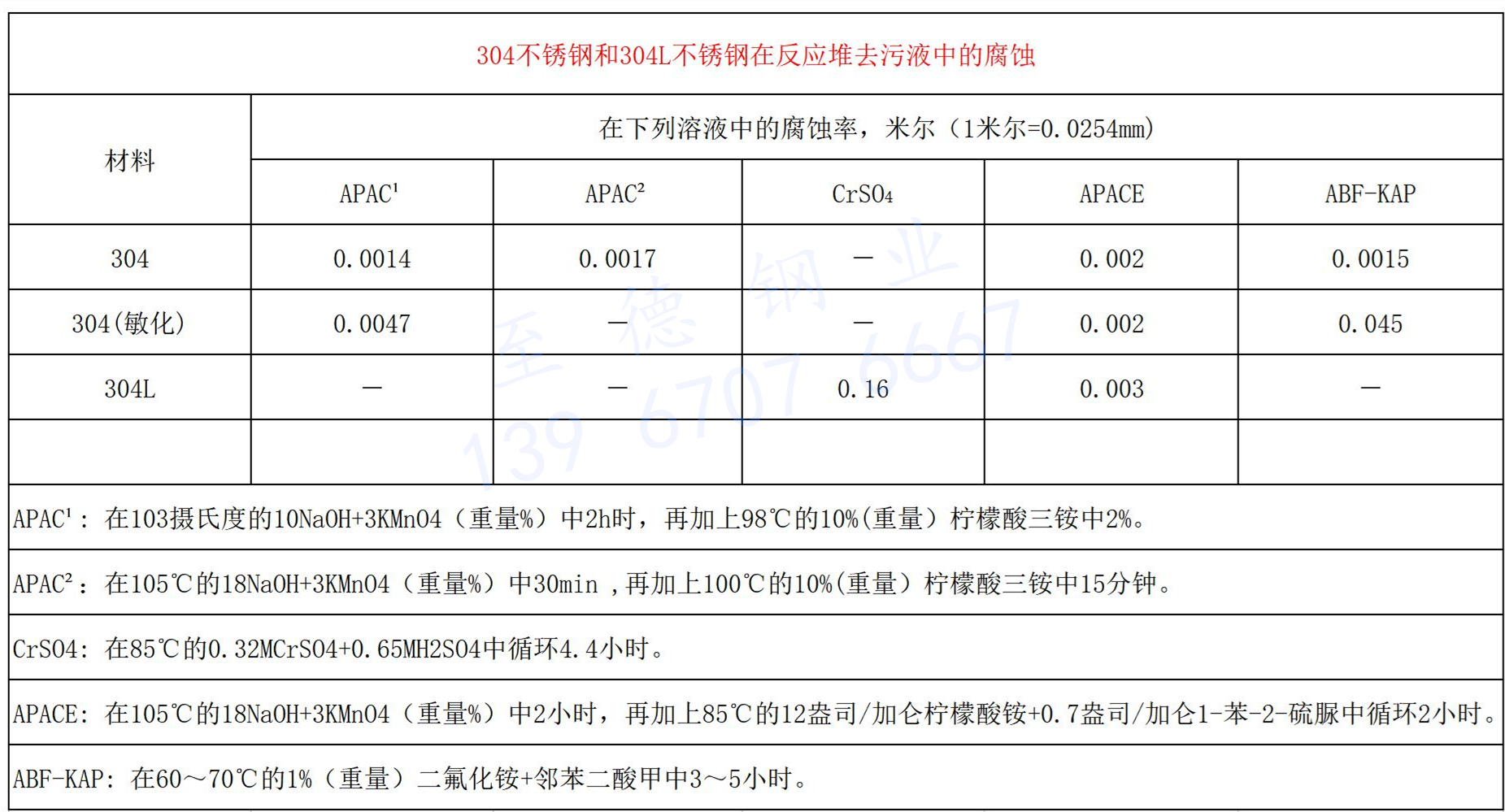

a. 應力腐蝕  304和304L不(bu)銹鋼(gang)在高濃氯(lv)化(hua)物中(zhong)耐應(ying)力(li)腐蝕破裂性能(neng)不(bu)佳。在熱(re)水(shui)和高溫水(shui)中(zhong)具有工(gong)程(cheng)意義(yi)的耐應(ying)力(li)腐蝕破裂性能(neng)，但其(qi)性能(neng)受鋼(gang)的組織狀態(tai)、合金成(cheng)分、介質(zhi)條件的變(bian)化(hua)以(yi)及應(ying)力(li)狀態(tai)所(suo)制(zhi)約。

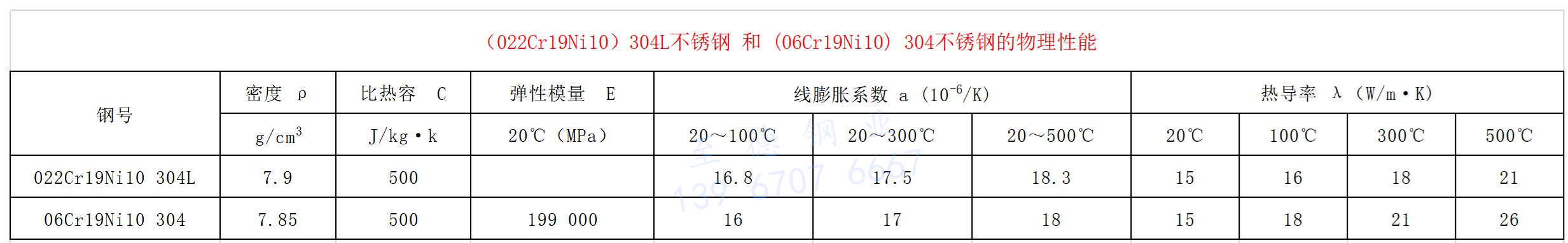

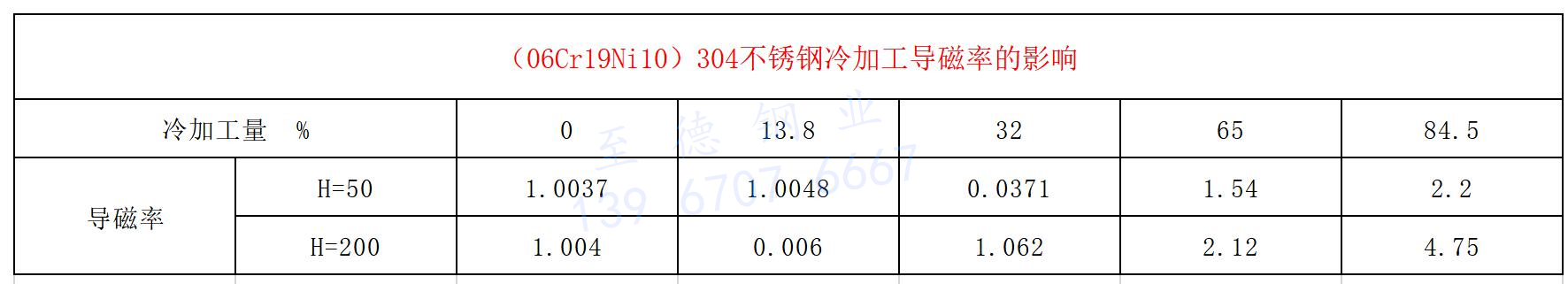

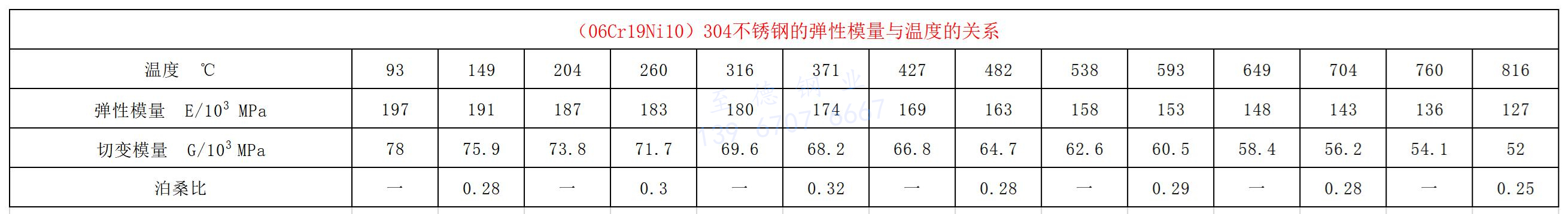

四、物理性能

五、工藝性(xing)能：

（06Cr19Ni10）304不銹鋼均具有良好(hao)的冷(leng)、熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)工(gong)(gong)藝(yi)性能(neng)，可采用(yong)通用(yong)的各(ge)種熱(re)(re)、冷(leng)加(jia)(jia)(jia)工(gong)(gong)工(gong)(gong)藝(yi)生(sheng)產鍛材、棒材、線材、板材、帶材絲材等(deng)冶金產品，熱(re)(re)加(jia)(jia)(jia)工(gong)(gong)溫度(du)范圍900-1180℃。冷(leng)加(jia)(jia)(jia)工(gong)(gong)較易，無特殊(shu)困(kun)難，由于(yu)兩種鋼易于(yu)冷(leng)加(jia)(jia)(jia)硬(ying)化，當冷(leng)變形量過大時(shi)，須進行中(zhong)間退(tui)火處理，以利(li)于(yu)進一步加(jia)(jia)(jia)工(gong)(gong)。

a. 熱處理(li)工藝(yi)

 （06Cr19Ni10）304不銹鋼的固溶處理溫度為1080～1100℃ ，304L不銹鋼則為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

 （06Cr19Ni10）304不銹鋼可采用通用的方法進行焊接。手工電弧焊時，含碳0.04～0.06%的薄截面尺寸的0Cr18Ni9可采用奧022焊條，焊后可不產生晶間腐蝕傾向，對于厚截面尺寸欲保持焊后的耐晶間腐蝕性能，需進行焊后熱處理，若不能進行熱處理，應改用304L不銹鋼或穩定化型的奧氏體不銹鋼。304L不銹鋼的含碳為奧002焊條。

 c. 冷成(cheng)型性能

  （06Cr19Ni10）304不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當的范圍。

六、材料應用

（06Cr19Ni10）304不(bu)銹鋼(gang)廣泛應(ying)用(yong)于化(hua)工(gong)、石化(hua)、核(he)工(gong)業(ye)、輕工(gong)、紡織等(deng)工(gong)業(ye)中。在核(he)工(gong)業(ye)反應(ying)堆(dui)工(gong)程中，0Cr18Ni9是(shi)早期(qi)沸水(shui)核(he)反應(ying)堆(dui)的(de)主要(yao)(yao)結(jie)構材料，主要(yao)(yao)用(yong)于歧管(guan)、旁通(tong)管(guan)道及(ji)支(zhi)撐件，由于曾(ceng)出現IGSCC（晶(jing)相應(ying)力腐蝕(shi)），近年來已由核(he)級022Cr19Ni10所取代(dai)。在壓水(shui)核(he)反應(ying)堆(dui)中304和304L不(bu)銹鋼(gang)主要(yao)(yao)用(yong)于1.2.3級設(she)備用(yong)不(bu)習慣(guan)鍛件或沖壓件，熱(re)交換器無縫(feng)管(guan)，輔(fu)助管(guan)道，冷卻劑系統管(guan)路等(deng)。對(dui)于截面尺寸大(da)，且要(yao)(yao)求焊接(jie)的(de)部件，應(ying)選用(yong)超低碳0000Cr19Ni10不(bu)銹鋼(gang)。對(dui)于制造堆(dui)內構件的(de)產品，應(ying)對(dui)鋼(gang)中的(de)鈷、硼作出明確的(de)規定(ding)。
