香蕉视频app在线观看

Ferrium S53

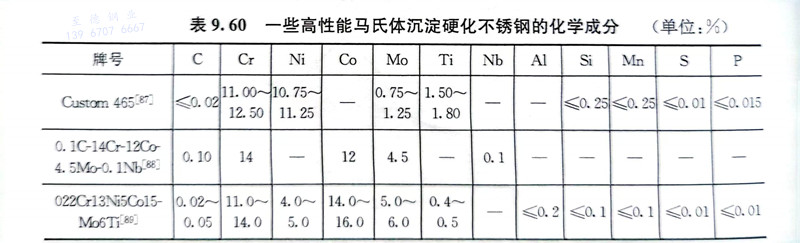

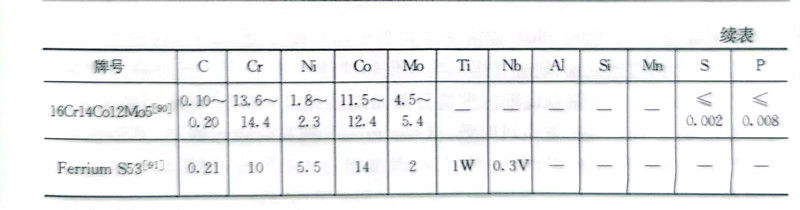

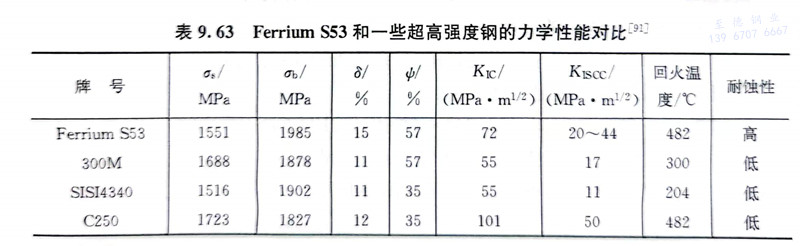

 Ferrium S53是20世紀末由美(mei)(mei)國Qust Tak公司(si)基于(yu)計(ji)算的(de)(de)(de)材料設計(ji)技術(shu)研發出的(de)(de)(de)一種馬氏體沉淀硬化(hua)不(bu)銹(xiu)鋼(gang)，Carpenter技術(shu)公司(si)提供產品，用(yong)(yong)以(yi)滿足美(mei)(mei)國航(hang)(hang)母艦載機用(yong)(yong)的(de)(de)(de)高(gao)強(qiang)、高(gao)韌且在(zai)海洋(yang)大氣環(huan)境下使用(yong)(yong)的(de)(de)(de)超(chao)高(gao)強(qiang)度不(bu)銹(xiu)鋼(gang)。航(hang)(hang)母艦載機關(guan)鍵結構件常用(yong)(yong)300M、Aermet 100等超(chao)高(gao)強(qiang)度鋼(gang)制作，但這類鋼(gang)很(hen)容易受腐蝕，都必(bi)須(xu)采用(yong)(yong)嚴重危害(hai)環(huan)境且費用(yong)(yong)昂貴的(de)(de)(de)氰化(hua)鍍鎘工藝，還(huan)需(xu)長期維(wei)修(xiu)，而Ferrium S53的(de)(de)(de)力學性能(neng)等于(yu)或優于(yu)傳統的(de)(de)(de)超(chao)高(gao)強(qiang)度鋼(gang)，如(ru)300M和(he)SISI4340（表9.63），且耐蝕性能(neng)顯著高(gao)于(yu)300M和(he)SISI4340。

 Ferrium S53 鋼(gang)采用雙真(zhen)空冶煉，以保持高的純潔(jie)度。該鋼(gang)一般使用精鍛機開(kai)坯，部(bu)件則使用模(mo)鍛成形。

 Ferrium S53鋼的(de)熱處理(li)工藝采用真空淬(cui)火(huo)和真空回(hui)火(huo)以防止表面脫(tuo)碳，推(tui)薦的(de)淬(cui)火(huo)加熱溫(wen)度為(wei)（1085±15）℃，保溫(wen)時間(jian)為(wei)1h，在油中(zhong)淬(cui)火(huo)，冷至室溫(wen)后(hou)(hou)進行-73℃或更低溫(wen)度的(de)冷處理(li)，時間(jian)為(wei)1～3h，冷處理(li)后(hou)(hou)在空氣中(zhong)回(hui)溫(wen)至室溫(wen)，目(mu)的(de)是使馬氏體(ti)盡可能(neng)轉變完全。實際(ji)上經過上述處理(li)后(hou)(hou)，鋼中(zhong)仍存在少量殘余奧(ao)氏體(ti)，然后(hou)(hou)回(hui)火(huo)2次。

 Ferrium S53鋼的二次強化主要依靠回火時析出與基體共格的納米級M₂C型碳化物，這主要依靠鉬、鎢、釩含量的合理設計；鈷和鎳的含量可以控制Ms點的溫度，使鋼在淬火后獲得盡可能多的高位錯密度的板條馬氏體組織。

 第一次的回火溫度為500℃（3h），油中冷卻，再在-73℃或更低溫度進行冷處理，時間為1～3h，冷處理后在空氣中回溫至室溫。回火過程中在430℃以上開始析出強化相M₂C型碳化物，強度和硬度在回火溫度為490℃左右達到峰值。在回火過程中殘余奧氏體逐漸分解和減少并轉化為細小的薄膜狀，在490℃以上開始，逆轉變奧氏體薄膜在馬氏體板條間形成，更高溫度回火時將出現M₂₃C₆型碳化物，鋼的強度下降。第二次回火的目的是使組織穩定，回火溫度為482℃（12h），在空氣中冷卻。

 Ferrium S53鋼不但有高的強度和韌性，其疲勞性能和缺口疲勞性能也優于300M鋼。該鋼的成分設計可使其在腐蝕環境下生成結構為尖晶石的鈍態氧化膜中富集盡可能多的鉻，析出的M2C型碳化物的尺寸應小于鈍化膜的厚度。Ferri-um S53鋼在海水和海洋大氣中具有高的耐蝕性和耐應力腐蝕性能，其耐蝕性能相當于15-5PH H900鋼。

 Ferrium S53鋼已用于包括飛機起(qi)落(luo)架在(zai)內的多種重要部件。
