香蕉视频app在线观看

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹鋼基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一、化(hua)學成分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二(er)、室溫力學性能(neng)

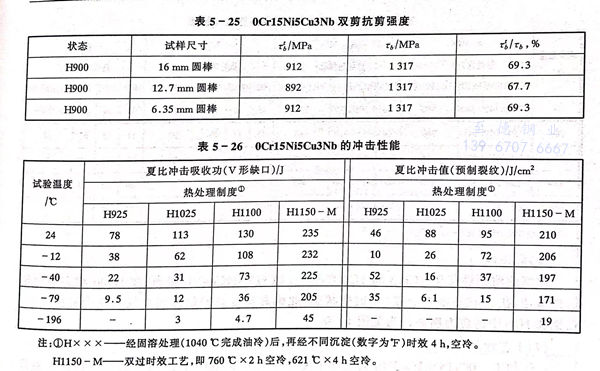

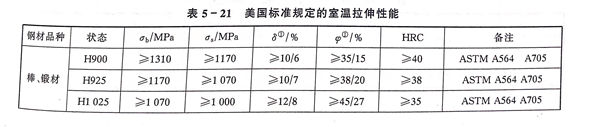

  技術標準(zhun)中所規(gui)定的室溫力(li)學(xue)性(xing)能見(jian)表5-21。一些實測數(shu)據見(jian)表5-22至表5-25。溫度對其沖擊性(xing)能的影(ying)響見(jian)表5-26。

三、疲(pi)勞(lao)和斷裂韌性

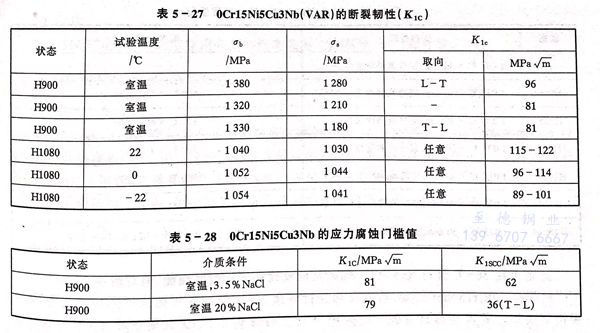

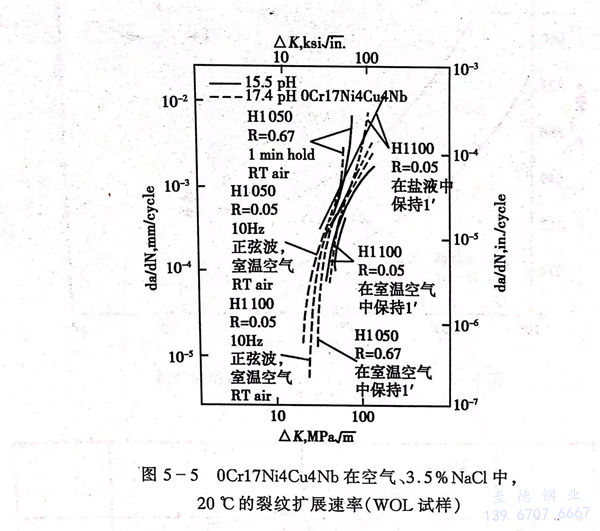

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四、高溫力學性(xing)能

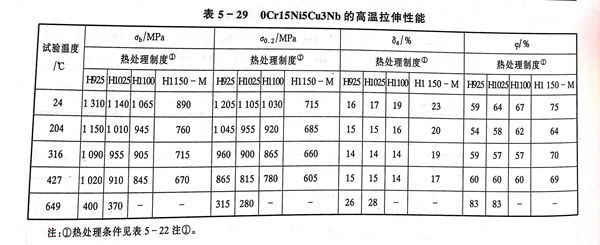

  不(bu)同(tong)熱處理狀態的0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹鋼(gang)的高(gao)溫瞬時拉伸(shen)性能見表(biao)5-29。

五、耐蝕(shi)性(xing)

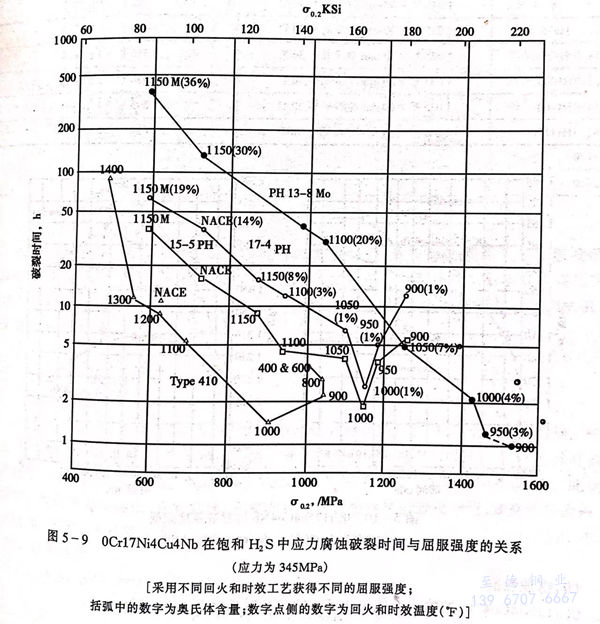

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝性能(neng)

  a. 熱加(jia)工

  0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹(xiu)鋼的熱加工(gong)溫度(du)范圍為(wei)1000～1205℃，適(shi)宜的熱加工(gong)溫度(du)為(wei)1175～1205℃。此鋼不(bu)含鐵素體，可以頂鍛(duan)鐓粗和(he)展平鍛(duan)造。鍛(duan)后應快冷到30℃以下。

  b. 熱處(chu)理

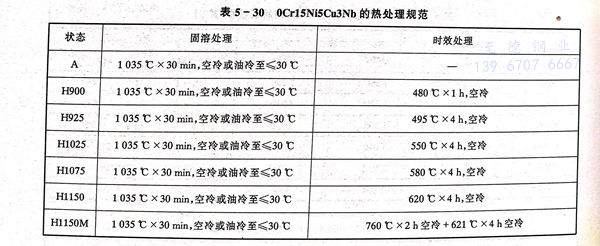

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱處理規范見表5-30。

   此(ci)鋼可在565℃進行氣體氮化(hua)，提(ti)高(gao)其抗咬(yao)死性能(neng)和耐磨性能(neng)，但(dan)對(dui)耐蝕性不利。

  c. 焊接

   0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹鋼可(ke)(ke)以成功進行焊(han)接，可(ke)(ke)采用(yong)(yong)惰性氣體保(bao)護焊(han)和電阻焊(han)，不(bu)宜采用(yong)(yong)氧炔焊(han)。要求與母(mu)材等強度應采用(yong)(yong)W17-4PH焊(han)條，如無此要求亦(yi)可(ke)(ke)采用(yong)(yong)308型電焊(han)條。

七、物理性能

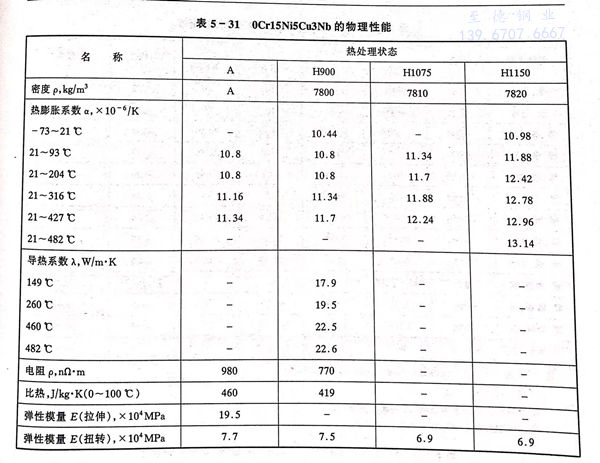

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應(ying)用(yong)

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
