香蕉视频app在线观看

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼是一種馬氏體沉(chen)淀硬化不(bu)銹鋼，該鋼易于調整強度級別，它的強度可通過變動熱處理工藝予以調整。馬氏體相變和時效處理形成沉淀硬化相是其主要強化手段。由于 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低碳、高鉻且含銅，故其耐蝕性較Cr13型及9Cr18不銹鋼、1Cr17Ni2馬氏體鋼為好。此外，該鋼衰減性能好，抗腐蝕疲勞及抗水滴沖蝕能力優于12％Cr馬氏體鋼，焊接工藝簡便，易于加工制造，但較難進行深度冷成型。0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼主要應用于既要求具有不銹性又要求耐弱酸、堿、鹽腐蝕的高強度部件。如汽輪機末級動葉片以及在腐蝕環境下，工作溫度低于300℃的結構件。

一、化學成(cheng)分

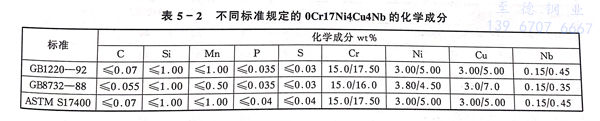

0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的化(hua)學(xue)(xue)成分(fen)列于表5-2，在不同標準中(zhong)，化(hua)學(xue)(xue)成分(fen)有所差別，與美(mei)國標準比較，磷低于美(mei)國標準水(shui)平。

二、室溫力學性能

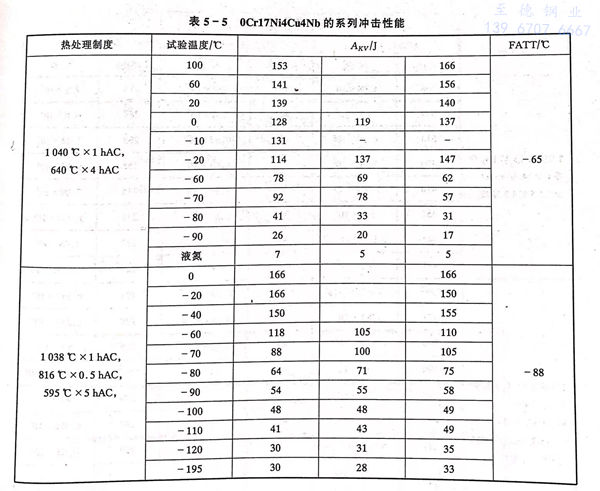

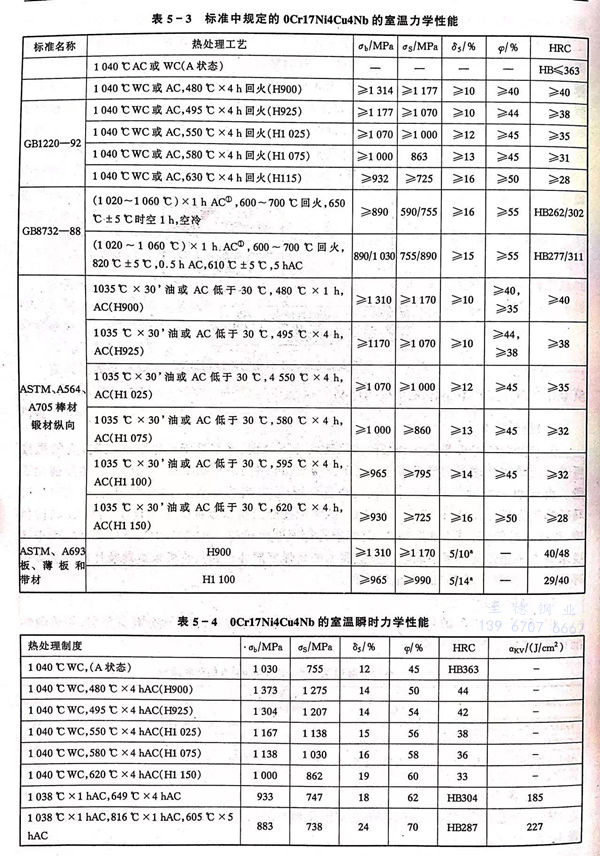

  標準中規定的(de) 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的(de)室溫拉伸情況見(jian)表5-3。一些實測數(shu)據見(jian)表5-4和表5-5。

三、疲(pi)勞性能和斷裂韌(ren)性

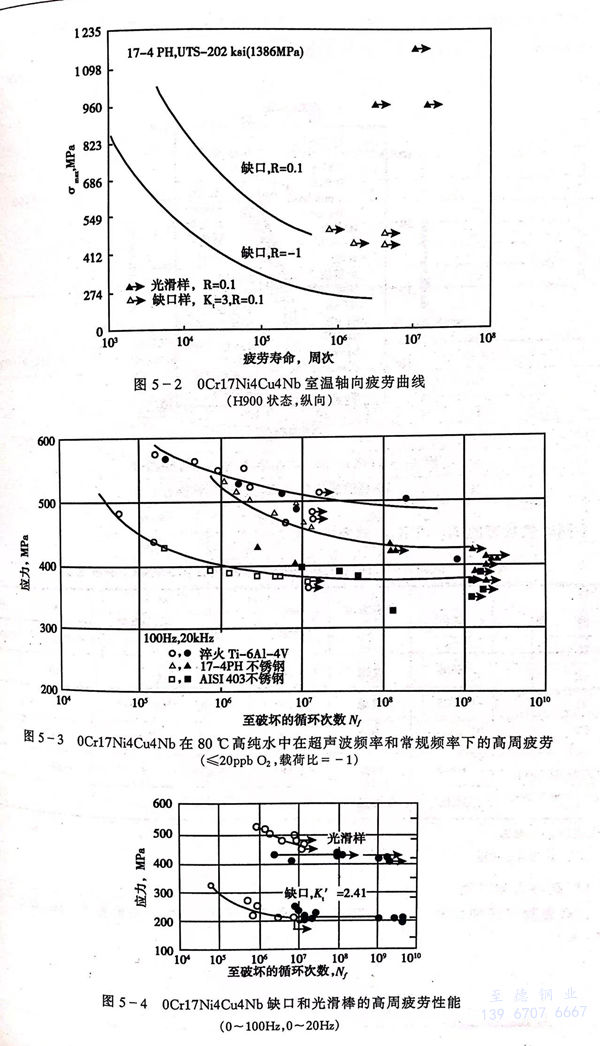

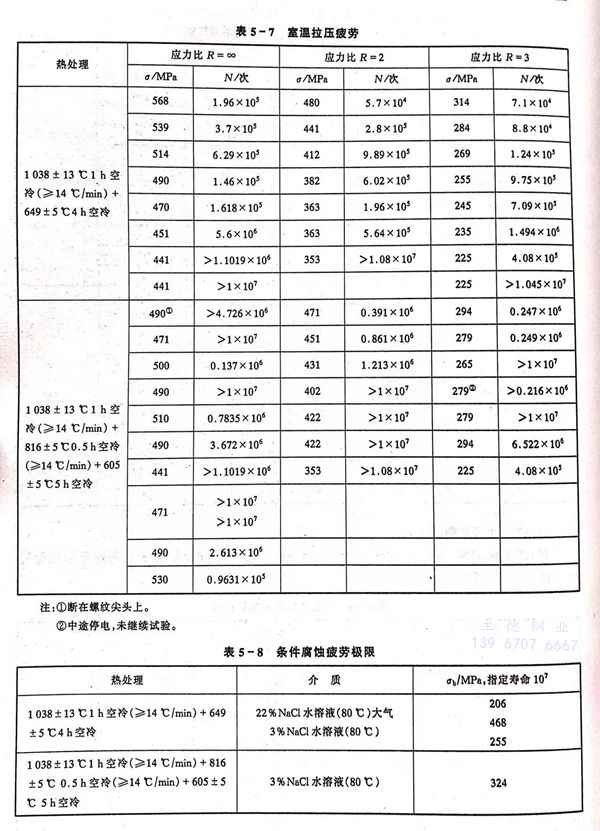

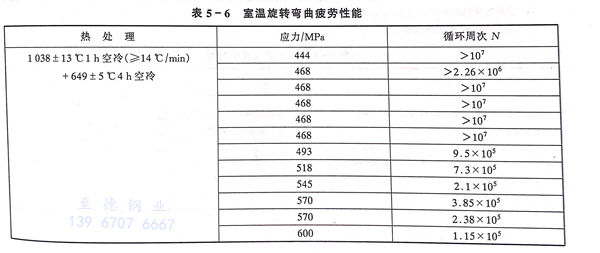

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的疲勞性(xing)能見(jian)表5-6至表5-8，在不同介質和試驗條件下的疲勞行為見(jian)圖5-2至圖5-4。

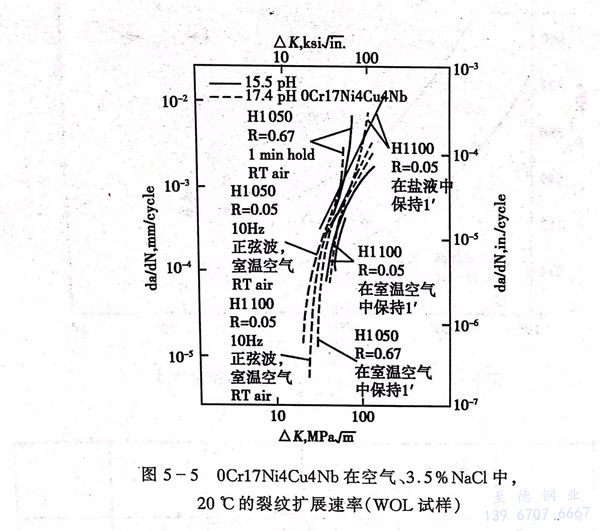

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼的疲(pi)勞裂(lie)紋擴展(zhan)速率(lv)見圖(tu) 5-5。

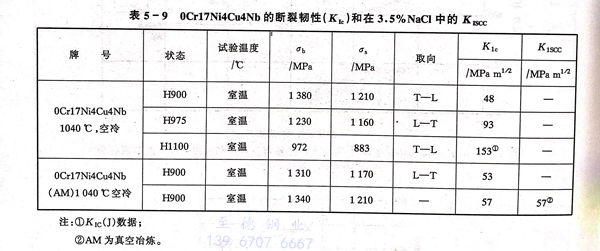

  不同時效狀態的Kic 和 Kiscc 見(jian)表 5-9。

四、高溫力學性能

 a. 高溫瞬時拉伸性能(neng)

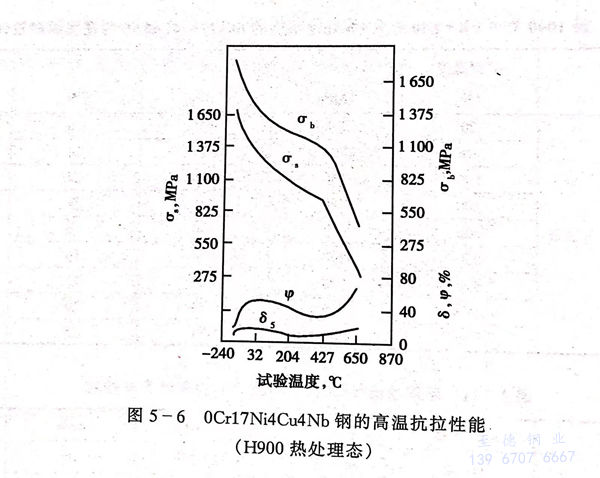

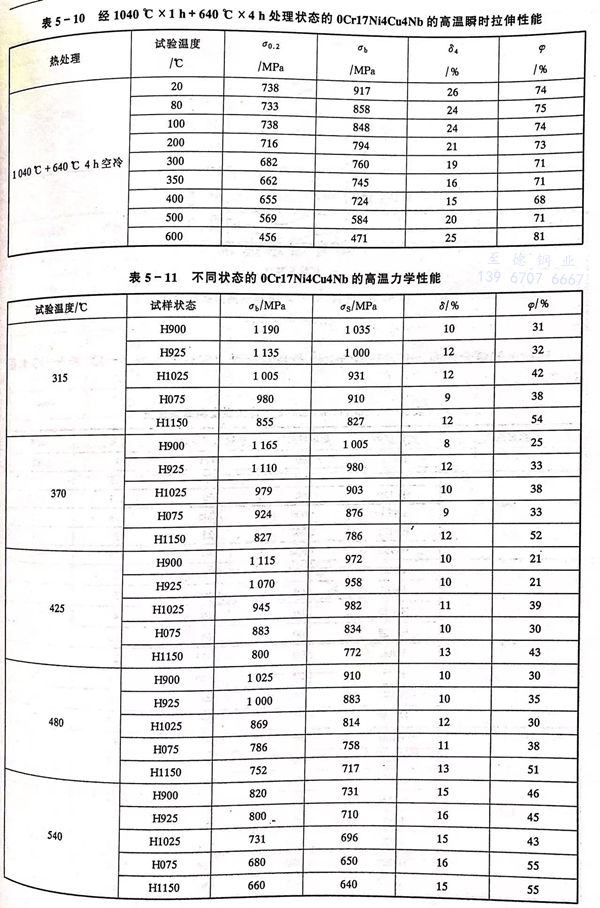

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH  銹(xiu)鋼的高(gao)溫瞬時拉伸性(xing)能(neng)見(jian)表(biao)5-10、表(biao)5-11和圖5-6。

 b. 持久(jiu)和(he)蠕變性能

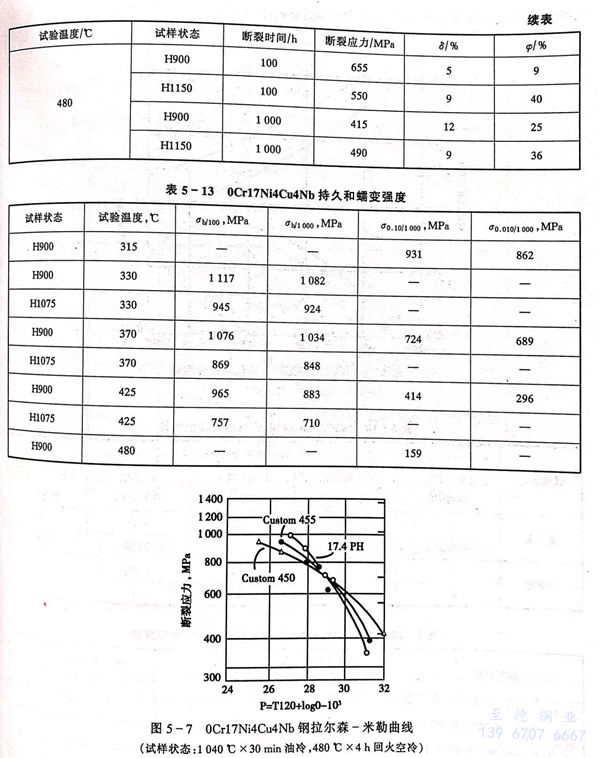

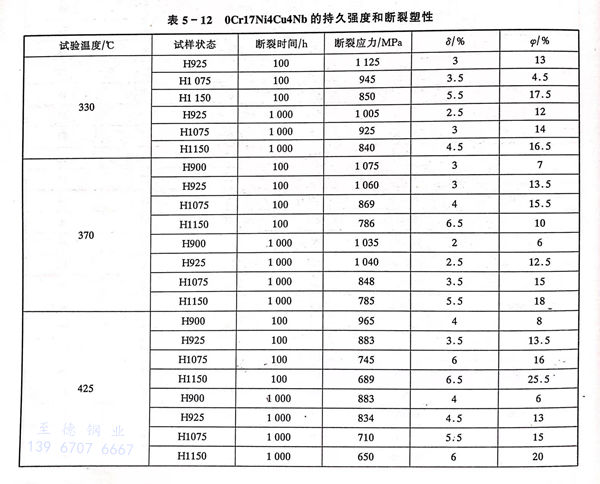

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼(gang)的高(gao)溫長時力學性能(neng)見表(biao)5-12、表(biao)5-13和圖5-7。

五、低(di)溫力學性能

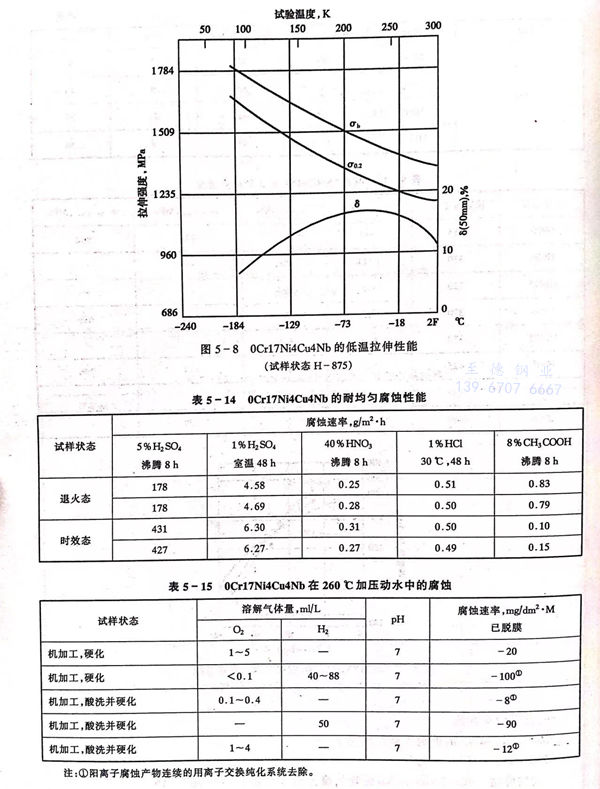

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的低溫拉伸性能圖5-8。

六、耐蝕性(xing)

 a. 均勻腐蝕

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的均勻腐蝕行為見表5-14、表5-15。

 b. 應(ying)力腐蝕

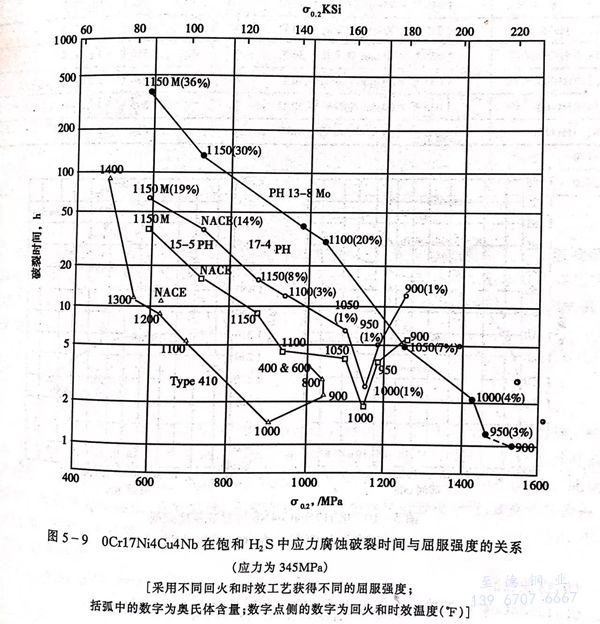

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼(gang)在硫化(hua)氫環境中的應力腐蝕和(he)鋼(gang)的屈服(fu)強度(du)的關(guan)系(xi)見圖(tu) 5-9 。

七、工(gong)藝性能

a. 熱加工

  0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的(de)熱(re)(re)加工溫度為1000～1170℃，對于大截面尺寸（≥75mm）或形狀復雜的(de)部件，熱(re)(re)加工后(hou)應及時回爐加熱(re)(re)到原熱(re)(re)加工溫度，隨后(hou)緩慢冷卻。

b. 熱處理

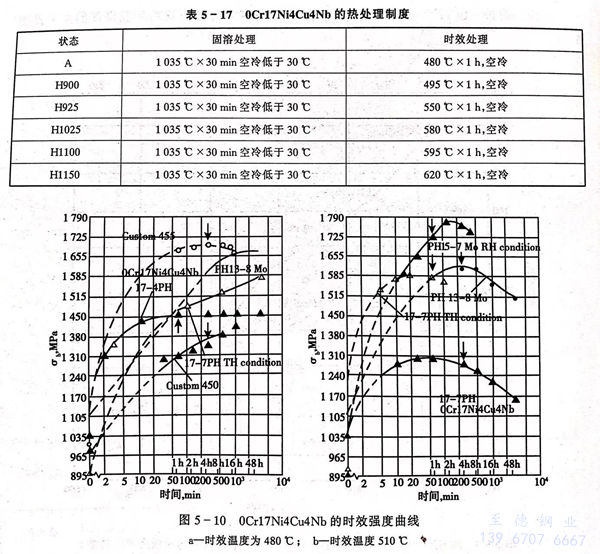

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹鋼的相變臨界(jie)點列于表5-16。熱處理制(zhi)度見表5-17。

  在固溶后(hou)(hou)(hou)(hou)鋼獲得A狀(zhuang)態（馬氏體）后(hou)(hou)(hou)(hou)，隨后(hou)(hou)(hou)(hou)可(ke)進行時(shi)效(xiao)(xiao)處理(li)，亦可(ke)以(yi)在固溶后(hou)(hou)(hou)(hou)采用(yong)過時(shi)效(xiao)(xiao)處理(li)后(hou)(hou)(hou)(hou)再重復固溶，而后(hou)(hou)(hou)(hou)熱處理(li)的方式(shi)。（0Cr17Ni4Cu4Nb）17-4PH不(bu)銹鋼可(ke)采用(yong)不(bu)同的時(shi)效(xiao)(xiao)處理(li)調整其強(qiang)度(du)水平，見(jian)圖5-10。

八、物理性能

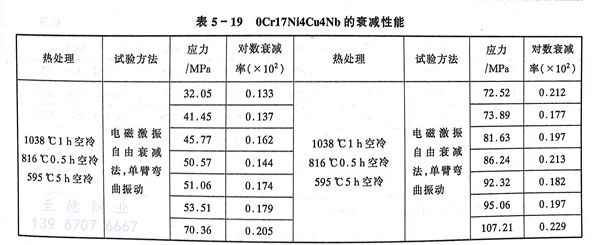

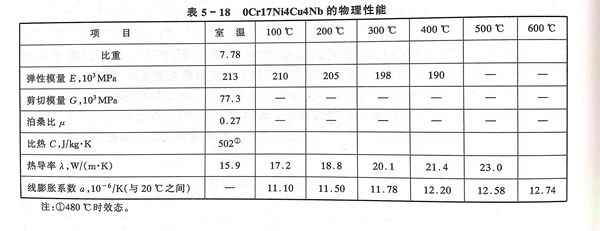

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不銹(xiu)鋼(gang)的物理性(xing)(xing)能見表(biao) 5-18 。衰減性(xing)(xing)能見表(biao) 5-19 。

九、應用

 0Cr17Ni4Cu4Nb、05Cr17Ni4Cu4Nb、17-4PH 不(bu)銹鋼為汽輪機(ji)低末級葉片的首選材(cai)料，是在(zai)腐蝕(shi)條(tiao)件下工作溫度低于(yu)300℃的結(jie)構材(cai)料。此(ci)外它是在(zai)既要(yao)求(qiu)有不(bu)銹性及耐(nai)弱酸(suan)、堿、鹽腐蝕(shi)又要(yao)求(qiu)具有高強度的環境(jing)下工作的部件的主要(yao)結(jie)構材(cai)料。在(zai)反(fan)應堆環境(jing)中主要(yao)用于(yu)控(kong)制棒驅動(dong)機(ji)構的耐(nai)磨、耐(nai)蝕(shi)的高強度部件。
