香蕉视频app在线观看

0Cr15Ni25MoTiA1VB、A-286

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼是一種采用生成金屬間化合物Ni₃（Al、Ti）、Ni₃（TiAl）強化的奧氏體沉淀硬化不銹鋼。此鋼主要用于小于705℃的工作環境下，要求具有高強度和優良耐蝕性的部件或設備。0Cr15Ni25MoTiA1VB鋼具有高的缺口強度，超過與之可比的任何商業合金。在溫度低于980℃的抗氧化性能相當于310S不(bu)銹鋼。在時效條件下，此鋼的屈服強度水平可達600MPa。

一(yi)、化學成分(fen)

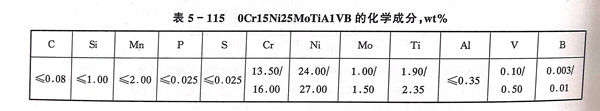

0Cr15Ni25MoTiA1VB、A-286 不(bu)銹鋼的化學成分(fen)見表5-115。

二、室溫力(li)學性能

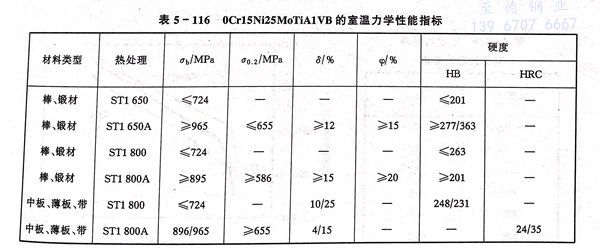

  標(biao)準所規定的室溫力學(xue)性能指標(biao)見表(biao)5-116。

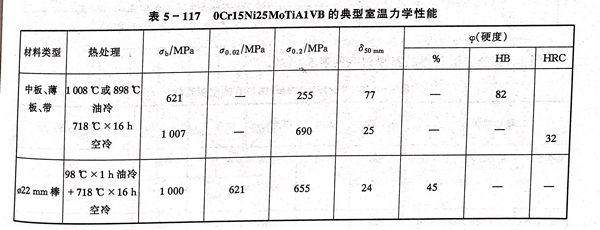

  不同熱處理(li)狀(zhuang)態的0Cr15Ni25MoTiA1VB、 A-286 不銹鋼的典型(xing)室溫力學性(xing)能見(jian)表5-117。

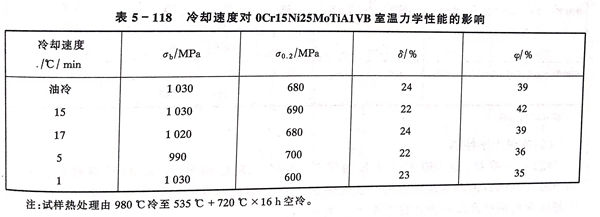

  淬(cui)火的(de)冷卻速(su)度對經時效的(de)0Cr15Ni25MoTiA1VB、A-286 不銹鋼的(de)室溫(wen)力學性能的(de)影響見表(biao)5-118。

  鋼的沖擊性(xing)能(neng)和溫(wen)度之間的關系(xi)見表5-119。

三、疲勞和斷(duan)裂韌性

  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的(de)疲勞(lao)裂紋擴展速(su)率(lv)見圖5-32。

  用J- 積分方法獲得的斷裂韌性見表 5-120 。

四、高溫(wen)力學性能

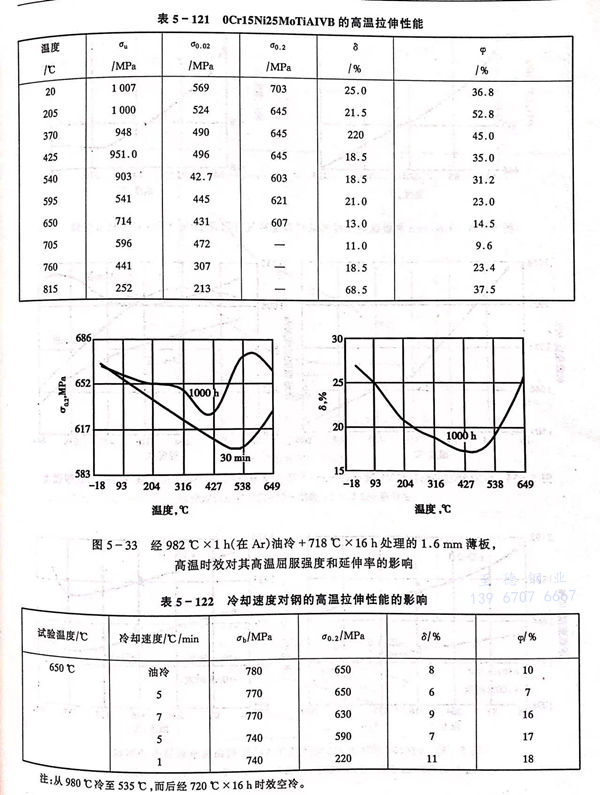

    Φ22mm棒材，經(jing)980℃×1h油淬后，再經(jing)718℃時效(xiao)16小時后空冷的0Cr15-Ni25MoTiA1VB的高溫瞬時拉伸性能(neng)見(jian)(jian)表(biao)5-121。薄板的高溫拉伸性能(neng)見(jian)(jian)圖5-33。淬火冷卻速度對鋼的高溫拉伸性能(neng)的影響見(jian)(jian)表(biao)5-122。

   0Cr15Ni25MoTiA1VB、A-286 不銹鋼的高溫缺口強度見圖5-34。

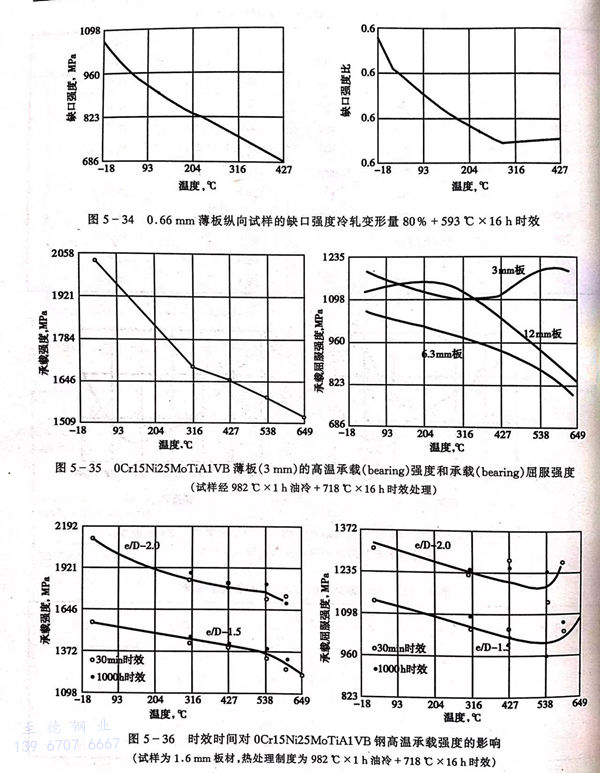

  0Cr15Ni25MoTiA1VB、A-286 不(bu)銹(xiu)鋼的(de)高(gao)溫(wen)承載(zai)（bearing）強(qiang)度(du)以及(ji)高(gao)溫(wen)時(shi)效(xiao)對承載(zai)（bearing）強(qiang)度(du)的(de)影響見圖(tu)5-35和圖(tu)5-36。

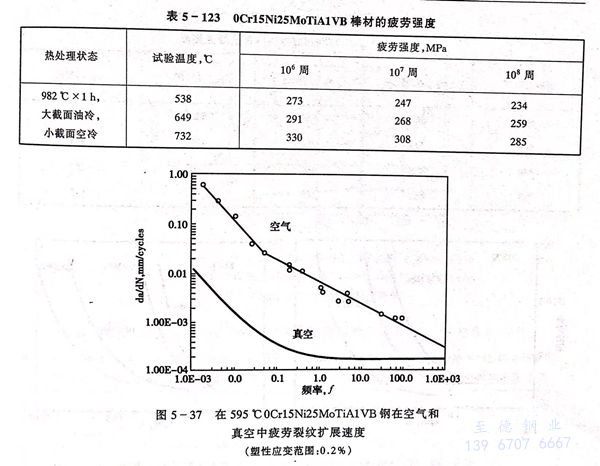

   0Cr15Ni25MoTiA1VB、 A-286 不銹鋼的(de)高溫疲勞性能見(jian)表 5-123 。裂紋(wen)擴(kuo)展速率見(jian)圖(tu)(tu) 5-32 和 圖(tu)(tu) 5-37 。

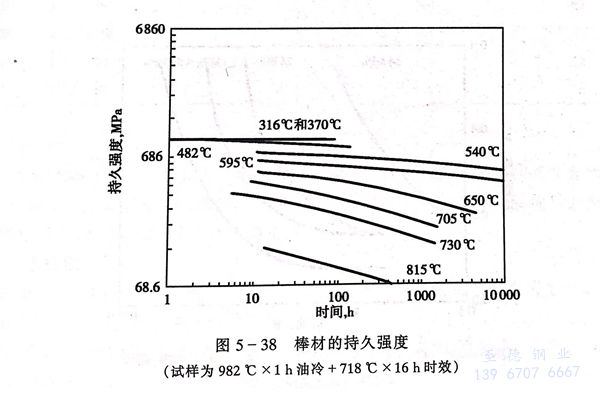

  0Cr15Ni25MoTiA1VB、A-286 不銹鋼的(de)持(chi)久強度見圖 5-38 。

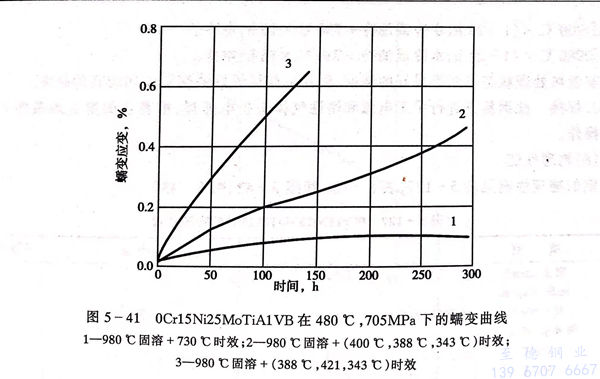

   0Cr15Ni25MoTiA1VB、A-286 不銹鋼(gang)不銹鋼(gang)的蠕變行為見表 5-124 和 圖(tu) 5-39至圖(tu) 5-41 。

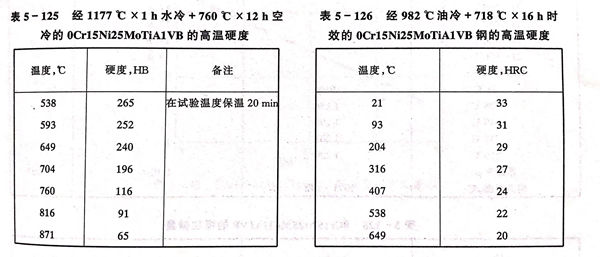

  不同(tong)熱(re)處理(li)狀態的0Cr15Ni25MoTiA1VB、A-286 不銹鋼的高溫硬度(du)見表(biao) 5-125 和 表(biao) 5-126 。

五(wu)、耐蝕性

  0Cr15Ni25MoTiA1VB、 A-286 不銹鋼鋼的耐蝕性優于0Cr15Ni17Mo2A1，在還原性酸性介質中接近于316不銹鋼。在航空發動機的服役環境，在直到704℃的條件均具有優異的耐蝕性。其抗氧性能相當于310S不銹鋼。

六、工藝性能

  a. 熱加工

   鋼的熱加工溫度范圍為927～1121℃，最佳熱變形溫度為1038～1120℃，其變形抗力稍大于18-8型奧氏體不銹鋼。

  b. 冷加工

   在固溶處(chu)理(li)狀態下，0Cr15Ni25MoTiA1VB、A-286 不銹鋼(gang)可以進(jin)行滿(man)意的冷加工和冷成形，但較(jiao)316不銹鋼(gang) 和310S不銹鋼(gang)硬，加工硬化速度亦較(jiao)快。

  c. 熱處(chu)理(li)

  此鋼(gang)可采用兩種(zhong)固溶處理(li)制度，時(shi)(shi)效處理(li)溫(wen)度為(wei)704～730℃時(shi)(shi)效時(shi)(shi)間為(wei)12~18h。

   ①. 900℃×（1-2）h，水(shui)冷或油冷＋730℃×16h，空(kong)冷。

   ②. 980℃×（1-2）h，水冷(leng)或油冷(leng)＋730℃×16h，空冷(leng)。

  前者熱處理狀態可獲(huo)得最(zui)好的強度，后者可獲(huo)得最(zui)好的塑韌(ren)性和較高的硬度。

 d. 焊接

  此鋼易于進行(xing)手工電(dian)弧和惰性氣體保護電(dian)弧焊，推薦(jian)在固溶處理條件下進行(xing)焊接操作。

七、物理(li)性能

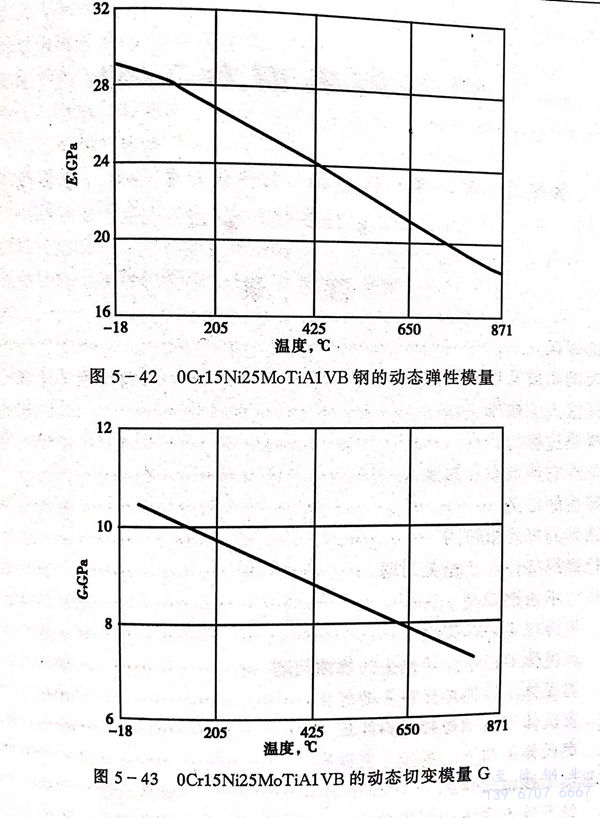

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼的物理(li)性(xing)能見表5-127，表5-128和圖5-42、圖5-43。

八、應(ying)用

 0Cr15Ni25MoTiA1VB、A-286 不銹鋼注意(yi)應用于宇航工業高溫(wen)耐蝕(shi)部(bu)件(jian)，如發動機轉輪(lun)、葉(xie)片、骨架(jia)、加力燃燒室(shi)部(bu)件(jian)和螺栓等。
