香蕉视频app在线观看

S46500、Alloy 465、Costom 465

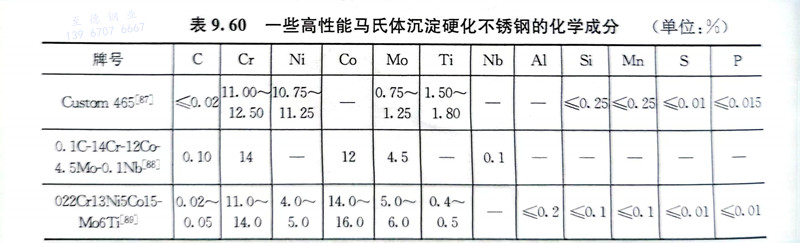

 S46500、Alloy 465、Costom 465 是一種無鈷的馬氏體沉淀硬化不銹鋼，其時效峰值后的抗拉強度可達到1800MPa。Costom 465 不銹鋼具有優異的缺口拉伸強度和斷裂韌性，應力腐蝕抗力也比較好，其性能優于Costom 455和PH13-8Mo鋼。該鋼于1997年取得專利，已用于軍用機的多個重要部件。

S46500、Alloy 465、Costom 465 不銹鋼(gang)適宜的(de)鍛造溫度(du)區間(jian)為(wei)1010～1093℃，鍛后空冷(leng)(leng)，經固(gu)溶處(chu)理(li)可(ke)以進(jin)行(xing)機械(xie)加工。推薦(jian)的(de)Costom 465鋼(gang)的(de)固(gu)溶溫度(du)為(wei)（982±8）℃，保(bao)溫一定時(shi)(shi)間(jian)，然(ran)(ran)后快冷(leng)(leng)，截(jie)面尺寸在300mm以下時(shi)(shi)可(ke)在適當的(de)液體介質(zhi)中冷(leng)(leng)卻，更大尺寸時(shi)(shi)宜在空氣中快冷(leng)(leng)。固(gu)處(chu)理(li)后應在24h內進(jin)行(xing)-73℃冷(leng)(leng)處(chu)理(li)，保(bao)持8h，然(ran)(ran)后升至室(shi)溫。

 為獲得最佳(jia)的切削加工性(xing)能，經上述處(chu)理(li)(li)后(hou)再加熱(re)至（760±8）℃保(bao)溫2h，空冷(leng)，再加熱(re)至（620±8）℃保(bao)溫4h，空冷(leng)，此工藝被稱之為H1150M狀態。加工后(hou)的部件(jian)應重(zhong)新在982℃進行固溶(rong)處(chu)理(li)(li)和-73℃冷(leng)處(chu)理(li)(li)。該鋼的焊接性(xing)能良(liang)好。

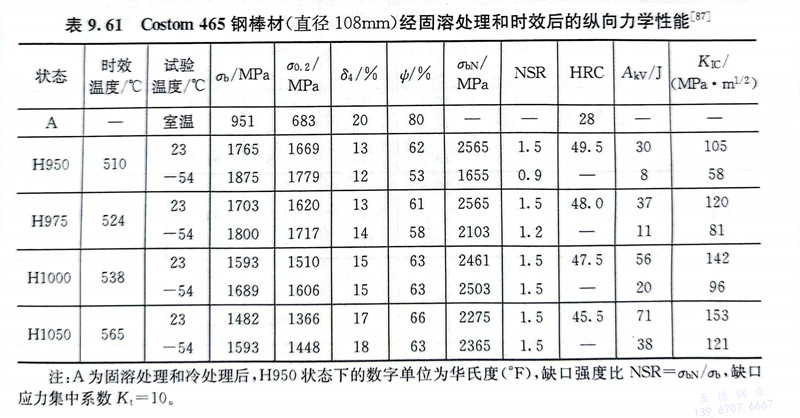

S46500、Alloy 465、Costom 465 不銹鋼經(jing)上述處(chu)理后應進行(xing)時效(xiao)(xiao)，可在(zai)(zai)480～620℃進行(xing)，保溫(wen)4～8h，然后空(kong)冷或在(zai)(zai)適(shi)當的(de)介質(zhi)中(zhong)冷卻。該鋼經(jing)480℃時效(xiao)(xiao)后可以(yi)(yi)得到最高的(de)強度，但韌性(xing)較低，適(shi)宜的(de)時效(xiao)(xiao)溫(wen)度應選擇在(zai)(zai)510℃以(yi)(yi)上，可以(yi)(yi)得到良(liang)好(hao)的(de)綜合力(li)學性(xing)能(neng)。表9.61為Costom 465鋼棒材經(jing)固溶處(chu)理和時效(xiao)(xiao)后的(de)縱(zong)向力(li)學性(xing)能(neng)。

 將S46500、Alloy 465、Costom 465不(bu)銹鋼(gang)經980℃固溶(rong)處理(li)和(he)在-73℃冷處理(li)8h后，再進行不(bu)同溫度(du)(du)(du)下保溫4h的(de)(de)(de)時(shi)(shi)效(xiao)處理(li)，研究(jiu)其組織的(de)(de)(de)變化和(he)性(xing)能的(de)(de)(de)關系。當時(shi)(shi)效(xiao)溫度(du)(du)(du)高于300℃時(shi)(shi)，Costom 465 鋼(gang)強度(du)(du)(du)隨溫度(du)(du)(du)的(de)(de)(de)升高而迅(xun)速提(ti)高，495℃時(shi)(shi)達(da)到峰值強度(du)(du)(du)，時(shi)(shi)效(xiao)溫度(du)(du)(du)超過495℃后，發生過時(shi)(shi)效(xiao)。Costom 465鋼(gang)在時(shi)(shi)效(xiao)過程中，其塑性(xing)和(he)沖(chong)擊韌(ren)性(xing)的(de)(de)(de)谷(gu)值出現在450℃時(shi)(shi)效(xiao)時(shi)(shi)，時(shi)(shi)效(xiao)溫度(du)(du)(du)超過450℃后，鋼(gang)的(de)(de)(de)塑性(xing)和(he)韌(ren)性(xing)迅(xun)速提(ti)高。

S46500、Alloy 465、Costom 465 不銹鋼在溫度范圍200～300℃時效，鋼中的少量殘余奧氏體（約5％）未發生變化，時效溫度在400℃左右時，鋼中開始出現逆轉變奧氏體。在400～590℃時效，鋼中奧氏體含量呈上升趨勢，時效溫度為510℃時，鋼中的奧氏體含量為10％左右。時效溫度在590℃時，鋼中已形成的逆轉變奧氏體已不穩定，時效后降至室溫時，部分逆轉變奧氏體又轉變成馬氏體。Costom 465鋼在時效過程中出現硬化峰則與析出相的特性有關。研究表明，基體的析出相為針狀的具有六方晶體結構Ni₃Ti相，析出時與母相馬氏體存在共格或半共格關系，使鋼得到有效的強化。在高于510℃時效時，析出相逐漸聚集，540℃時效時析出相直徑小于20nm，而590℃時效時已長大到約70nm。

 綜(zong)上所述，510℃時效后，可以獲得(de)高(gao)的(de)強度，而同(tong)時逆轉變奧氏(shi)體的(de)形成(cheng)可使鋼具有比較高(gao)的(de)韌性。

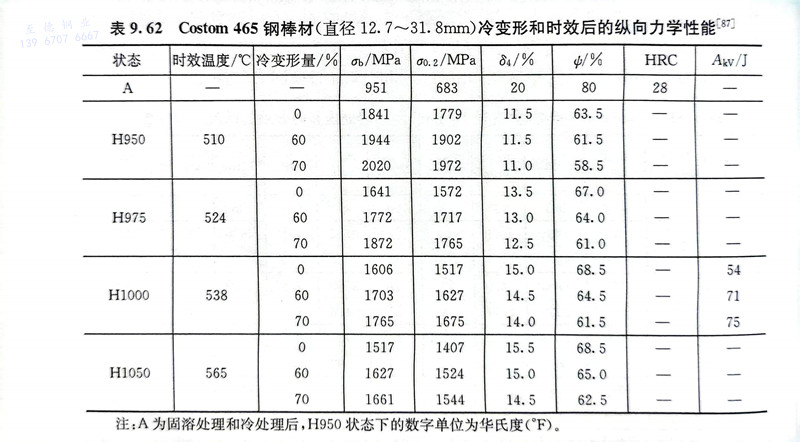

 S46500、Alloy 465、Costom 465 不銹鋼經固溶處(chu)理后(hou)，其強度較低，可以(yi)直接進行(xing)冷變形，冷變形量(liang)可達70％，然后(hou)進行(xing)時效(xiao)處(chu)理，可以(yi)得到高的強度（表9.62）。
