香蕉视频app在线观看

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化香蕉視頻app在線觀看:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于香蕉視頻app在線觀看:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一(yi)、化學成分

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學成分見(jian)表(biao)5-32。

二、 室溫力學性能

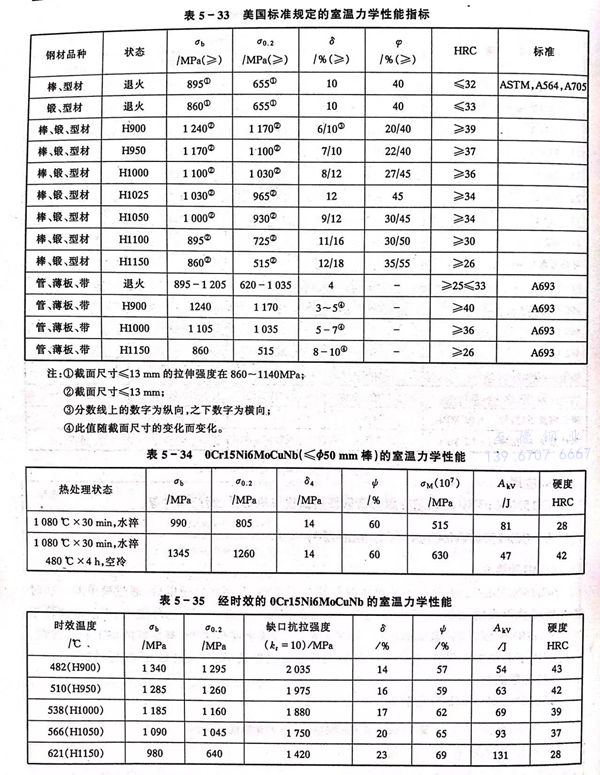

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的室溫力學(xue)性能見表(biao)5-33至表(biao)5-35。

三、高溫力學性能(neng)

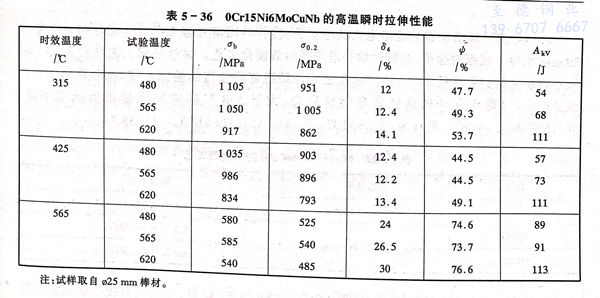

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的高溫力學性(xing)能見表5-36 。

四、耐蝕(shi)性

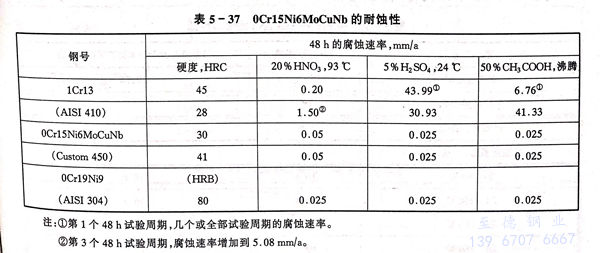

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏體不銹鋼(gang)，與0Cr19Ni鋼相當（見表5-37）。

五、工藝性能

  a. 熱加(jia)工

   此鋼易于熱加工，加工溫度范圍為900～1260℃，為便于熱加工并獲得細小晶粒尺寸，最佳加熱溫度為1150～1170℃。

  b. 冷加工

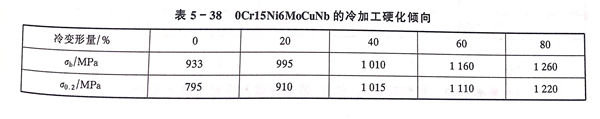

   鋼的冷(leng)加工硬(ying)化傾向低（見表5-38），在不(bu)進(jin)行中間退火的情況下能(neng)進(jin)行大變形量(liang)冷(leng)加工。

  c. 熱(re)處理

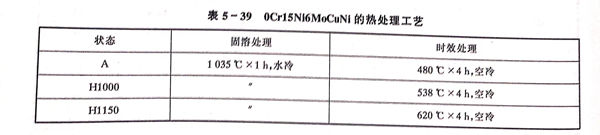

  通常此鋼的固溶(rong)退火(huo)狀態交貨，推薦的固溶(rong)處理(li)工(gong)(gong)藝(yi)為1024～1052℃×30min水冷。根據(ju)對強(qiang)(qiang)度(du)(du)、塑韌(ren)(ren)性(xing)的要求選擇時效硬化工(gong)(gong)藝(yi)。時效處理(li)工(gong)(gong)藝(yi)見表5-39，時效對力學性(xing)能的影響見圖(tu)5-10。時效是獲得(de)最終使用性(xing)能的關鍵工(gong)(gong)序，推薦采用480℃溫度(du)(du)時效，以得(de)到良好的強(qiang)(qiang)度(du)(du)和塑韌(ren)(ren)性(xing)配合，大于538℃時效韌(ren)(ren)性(xing)提高(gao)但強(qiang)(qiang)度(du)(du)下降。0Cr15Ni6MoCuNb的臨界點為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接(jie)

  此鋼(gang)焊(han)(han)前不需預熱，采(cai)用0Cr15Ni6MoCuNb焊(han)(han)材，可使用焊(han)(han)接(jie)不銹(xiu)鋼(gang)各種焊(han)(han)接(jie)方法進行(xing)焊(han)(han)接(jie)，如(ru)要(yao)求達到最佳耐蝕性，應進行(xing)焊(han)(han)后固(gu)溶退火(huo)處(chu)理(li)，釬焊(han)(han)溫度(du)同固(gu)溶處(chu)理(li)溫度(du)，釬焊(han)(han)料(liao)可使用0Cr19Ni9釬焊(han)(han)料(liao)。

六、物理性能

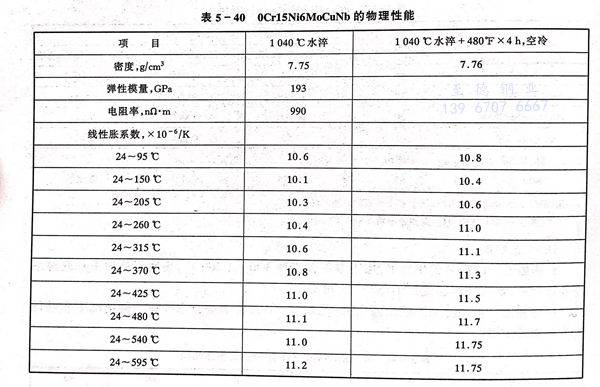

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的(de)物(wu)理性能見表5-40。

七、應用

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼主要用于要求(qiu)耐蝕不銹性(xing)的齒輪、彈簧、緊固(gu)件(jian)及飛機和透平部(bu)件(jian)。
