物(wu)理(li)性能是指物(wu)質(zhi)本身的(de)屬性，即(ji)材料、物(wu)品所(suo)具有(you)的(de)性質(zhi)和功(gong)能。一般來(lai)說(shuo)，凡物(wu)質(zhi)的(de)性質(zhi)改變時，不(bu)涉及物(wu)質(zhi)分子化學組(zu)成的(de)改變，這種(zhong)性質(zhi)就屬于(yu)物(wu)理(li)性能。
1. 密度
密(mi)度：物質的質量與其體積的比值，即物質單位體積的質量。

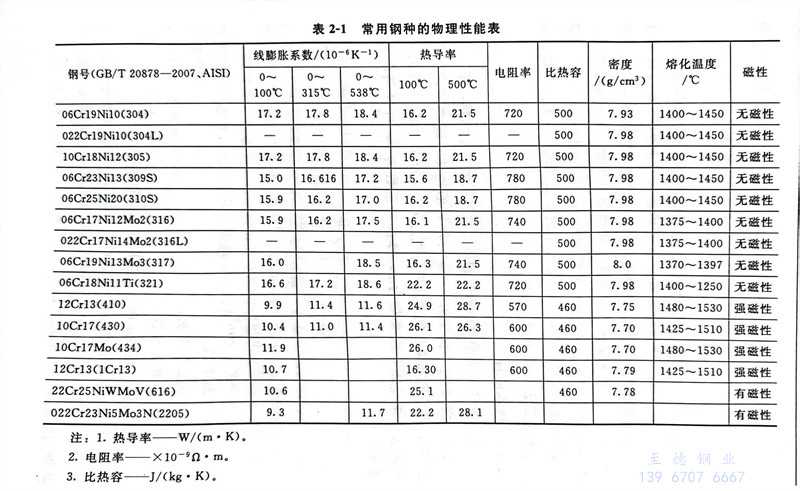

奧氏體系列不銹鋼的代表鋼種06Cr19Ni10（304）的密度比碳鋼大，馬氏體系列不銹鋼12Cr13（410）和鐵素體系列不銹鋼10Cr17（430）的密度比碳鋼小。與其他材料相比較，如比塑料（為1.2g/cm3）、玻璃（為2.5g/cm3）、鋁（為2.7g/cm3）、鈦（為4.5g/cm3）的密度大，比銅的密度（為8.9g/cm3）略小。常見不銹鋼的密度，見表2-1所列。
2. 導熱性(xing)
導熱(re)，又(you)稱傳(chuan)熱(re)，它是由于物體(ti)內部(bu)溫度較高的(de)(de)分子或(huo)自(zi)由電(dian)子，因振動(dong)或(huo)碰撞(zhuang)將熱(re)能(neng)以動(dong)能(neng)的(de)(de)形式傳(chuan)給相鄰溫度較低的(de)(de)分子，它的(de)(de)特(te)點是物體(ti)內的(de)(de)分子沒(mei)有宏(hong)觀(guan)的(de)(de)相對(dui)位移。固體(ti)的(de)(de)傳(chuan)熱(re)都屬于這一類。
一(yi)般(ban)說不(bu)(bu)銹鋼的(de)(de)導(dao)熱性“不(bu)(bu)好(hao)”。但如果用(yong)于(yu)需要(yao)保溫的(de)(de)情況(kuang)下，這個“不(bu)(bu)好(hao)”倒成了它(ta)的(de)(de)優點。不(bu)(bu)銹鋼在常溫狀態下，其熱導(dao)率比較(jiao)低，與鋁相比較(jiao)，10Cr17（430）為鋁的(de)(de)1/8左(zuo)(zuo)右(you)；06Cr19Ni10（304）為鋁的(de)(de)1/13左(zuo)(zuo)右(you)；與碳鋼相比較(jiao)，分別(bie)為1/2左(zuo)(zuo)右(you)和1/4左(zuo)(zuo)右(you)。
純金(jin)屬中(zhong)，熱(re)(re)是因自(zi)由(you)(you)電子的(de)(de)(de)(de)運動而(er)(er)傳遞(di)的(de)(de)(de)(de)，不銹(xiu)(xiu)鋼(gang)(gang)是鐵和(he)鉻(ge)（Cr）及鎳（Ni）的(de)(de)(de)(de)合金(jin)，自(zi)由(you)(you)電子的(de)(de)(de)(de)運動因鉻(ge)及鎳的(de)(de)(de)(de)抑制(zhi)而(er)(er)變(bian)小。自(zi)由(you)(you)電子的(de)(de)(de)(de)運動也受(shou)溫(wen)度的(de)(de)(de)(de)影響(xiang)，熱(re)(re)導(dao)率(lv)(lv)根據(ju)溫(wen)度而(er)(er)變(bian)化(hua)。對于50～800℃的(de)(de)(de)(de)高溫(wen)段，按溫(wen)度連續(xu)地單(dan)調增加。其增加的(de)(de)(de)(de)程度，Cr-Ni系列不銹(xiu)(xiu)鋼(gang)(gang)比(bi)Cr系列不銹(xiu)(xiu)鋼(gang)(gang)要小一(yi)些(xie)。對低溫(wen)段，也隨著溫(wen)度降低的(de)(de)(de)(de)同時熱(re)(re)導(dao)率(lv)(lv)減少，超低溫(wen)時，變(bian)為極小。常見(jian)(jian)不銹(xiu)(xiu)鋼(gang)(gang)的(de)(de)(de)(de)熱(re)(re)導(dao)率(lv)(lv)，見(jian)(jian)表2-1。
3. 熱膨脹性
熱膨(peng)脹是(shi)指當溫度改(gai)變(bian)時物(wu)體發生脹縮(suo)的現象為熱膨(peng)脹。

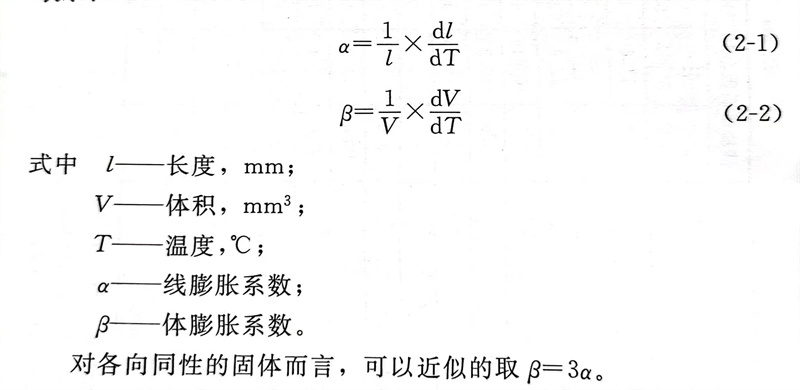

在(zai)(zai)溫度T時(shi)，長度為l、體(ti)積(ji)為V的物體(ti)，溫度保持在(zai)(zai)T＋dT時(shi)，其長度和(he)體(ti)積(ji)的變化則分別(bie)為l＋dl及V＋dV的現象稱為熱膨脹(zhang)。線［膨］脹(zhang)系數為α，體(ti)膨脹(zhang)系數為β，可(ke)分別(bie)以下式表示：
對各向(xiang)同性的(de)(de)固(gu)體而(er)言，可以(yi)近似的(de)(de)取β=3α。
不(bu)銹鋼(gang)(gang)與碳鋼(gang)(gang)相比較(jiao)，06Cr19Ni10（304）的(de)(de)線(xian)膨(peng)脹(zhang)(zhang)系(xi)數大(da)，10Cr17（430）則小。而(er)鋁和(he)銅的(de)(de)線(xian)膨(peng)脹(zhang)(zhang)系(xi)數比不(bu)銹鋼(gang)(gang)大(da)。常用(yong)不(bu)銹鋼(gang)(gang)的(de)(de)膨(peng)脹(zhang)(zhang)系(xi)數，見(jian)表2-1。
4. 電阻率(lv)
電(dian)阻是(shi)物質(zhi)阻礙電(dian)流通過的(de)性質(zhi)。電(dian)阻率是(shi)表征物質(zhi)導電(dian)性能的(de)物理量。
通常電阻(zu)(zu)以(yi)下式(shi)表示： 電阻(zu)(zu)＝電阻(zu)(zu)率x（導體長度／斷(duan)面積）
銀或銅(tong)的(de)電阻率(lv)(lv)非常小，是電流最容易通過的(de)材料。然而和這(zhe)些(xie)純金屬(shu)相(xiang)比較，它們的(de)合金的(de)電阻率(lv)(lv)一般都要大(da)很多。由于不銹(xiu)(xiu)鋼是在(zai)鐵（Fe）中加(jia)入(ru)鉻（Cr）或鎳（Ni）的(de)合金，與純金屬(shu)相(xiang)比較，其電阻率(lv)(lv)明顯地(di)增(zeng)大(da)。在(zai)不銹(xiu)(xiu)鋼中，從12Cr13（410）、10Cr17（430）進而到06Cr19Ni10（304），隨著其中所含合金量(liang)的(de)增(zeng)加(jia)，電阻率(lv)(lv)增(zeng)大(da)。
和純金(jin)(jin)屬相比，合金(jin)(jin)電阻率增加(jia)的(de)(de)原因(yin)，如同(tong)其(qi)(qi)熱導率增加(jia)一(yi)樣，也是因(yin)輸送(song)電流的(de)(de)自由(you)電子在(zai)運動中，由(you)于合金(jin)(jin)元素的(de)(de)存在(zai)，而使其(qi)(qi)運動紊亂不規律所致。在(zai)多數金(jin)(jin)屬中，熱導率（λ）越高，則(ze)其(qi)(qi)電導率亦越高。
常用不(bu)銹鋼電阻率，列于表2-1。
