管件(jian)的型式(shi)與尺(chi)寸分(fen)為以米制單位表示(shi)的管件(jian)和以英制單位表示(shi)的管件(jian)兩個系列。

在米制單位(wei)表示的(de)管件尺(chi)寸(cun)中(zhong)，管件端部外(wai)徑（即(ji)與管子外(wai)徑相配的(de)坡口處外(wai)徑）分為Ⅰ及Ⅱ兩個系列(lie)，Ⅰ系列(lie)為國際通用系列(lie)。

由于米制(zhi)(zhi)單位(wei)和英制(zhi)(zhi)單位(wei)的(de)管件不能(neng)做到精確的(de)等同，因此使用者必須(xu)分別(bie)采用兩(liang)種單位(wei)制(zhi)(zhi)。對于尺(chi)寸為(wei)米制(zhi)(zhi)單位(wei)的(de)管件，其(qi)公稱尺(chi)寸用DN表(biao)示；對于尺(chi)寸為(wei)英制(zhi)(zhi)單位(wei)的(de)管件，其(qi)公稱尺(chi)寸用NPS表(biao)示。兩(liang)者之(zhi)間的(de)關系見表(biao)8-2。

一、米制尺寸

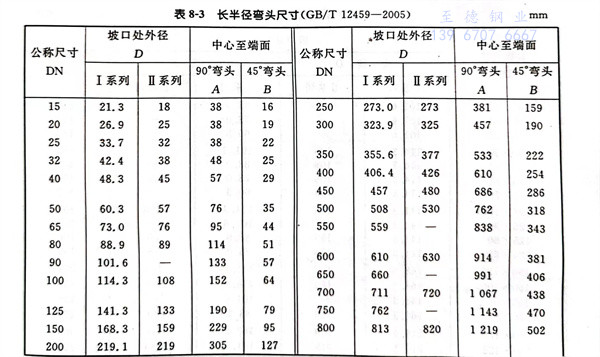

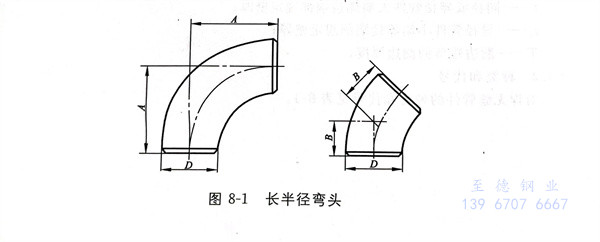

1. 長半徑彎頭型式見(jian)圖 8-1，尺(chi)寸見(jian)表 8-3 。

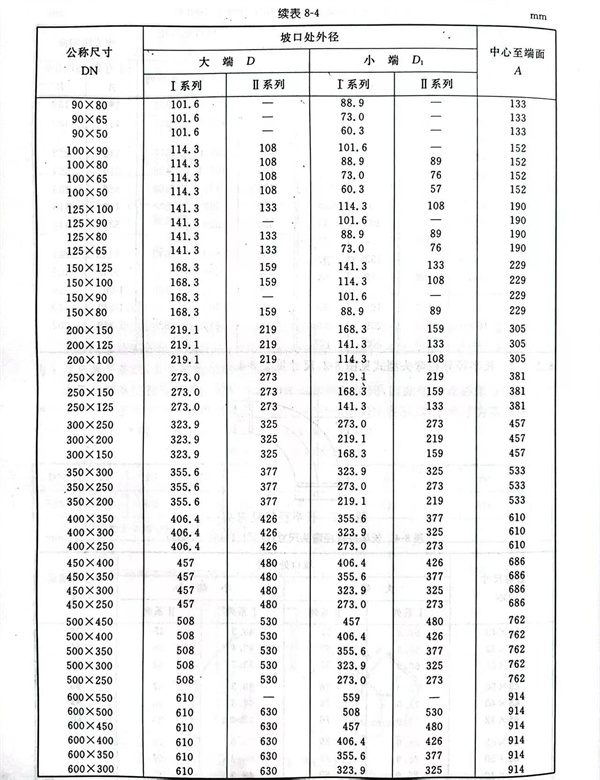

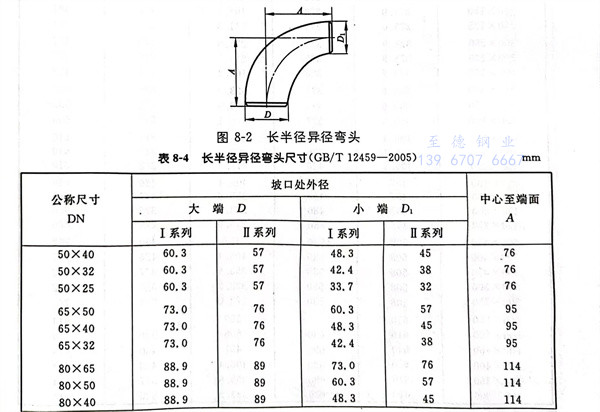

2. 長半徑(jing)異徑(jing)彎頭型式見圖 8-2，尺寸見表(biao) 8-4 。

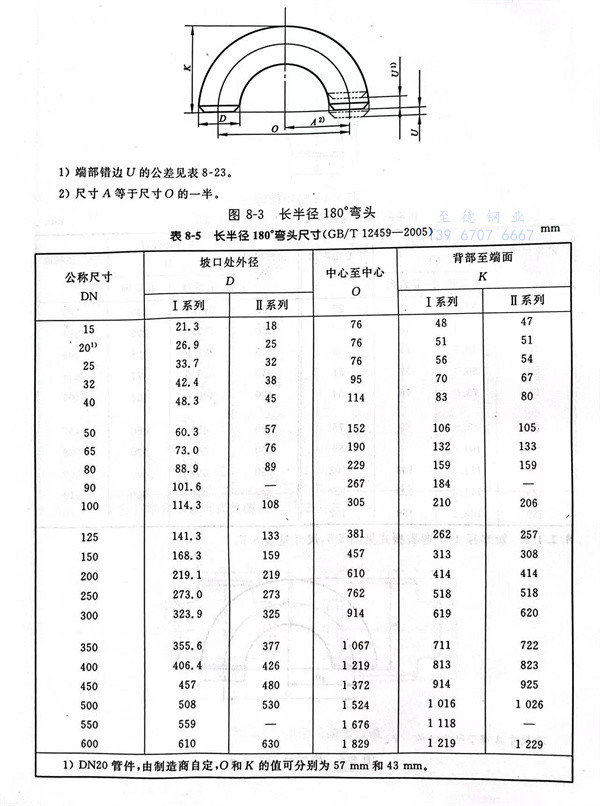

3. 長半徑180°彎頭型(xing)式見(jian)圖 8-3，尺寸見(jian)表 8-5 。

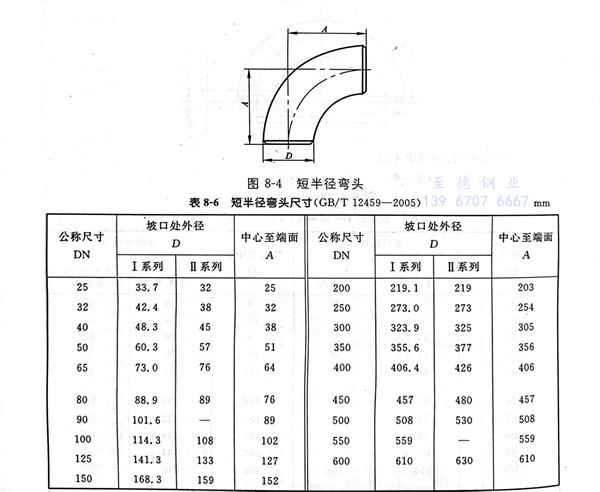

4. 短半(ban)徑(jing)彎頭型式(shi)見圖 8-4，尺寸見表 8-6 。

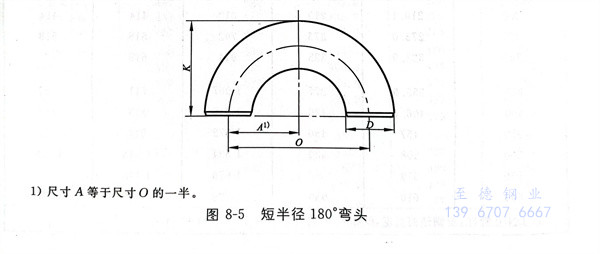

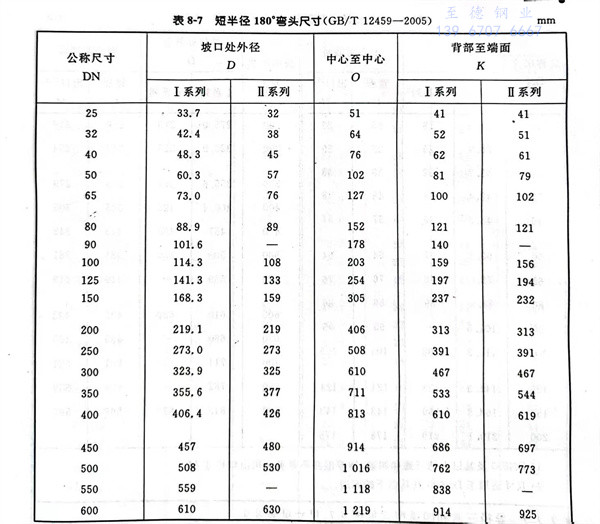

5. 短半徑(jing)180°彎(wan)頭型式見圖 8-5，尺寸見表 8-7 。

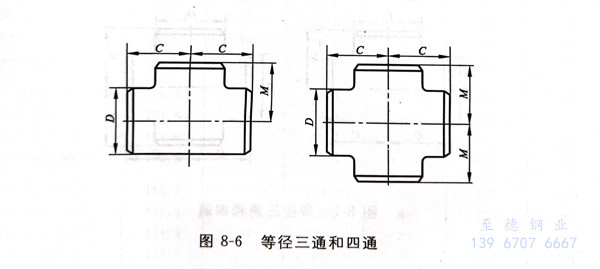

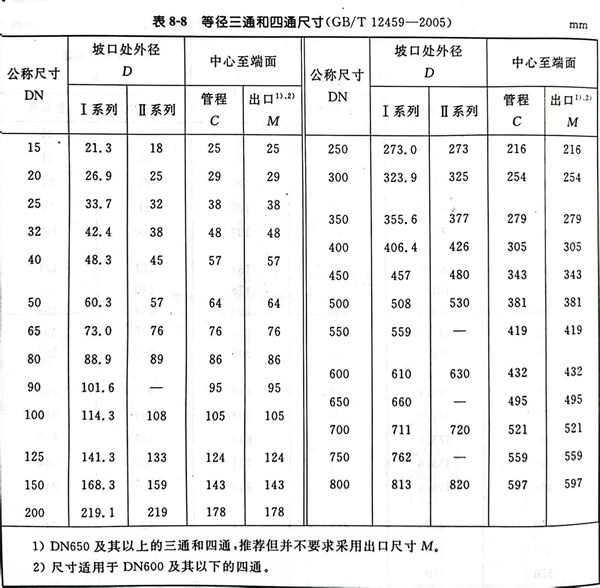

6. 等徑三(san)通(tong)和四通(tong)型式見圖 8-6，尺寸見表 8-8 。

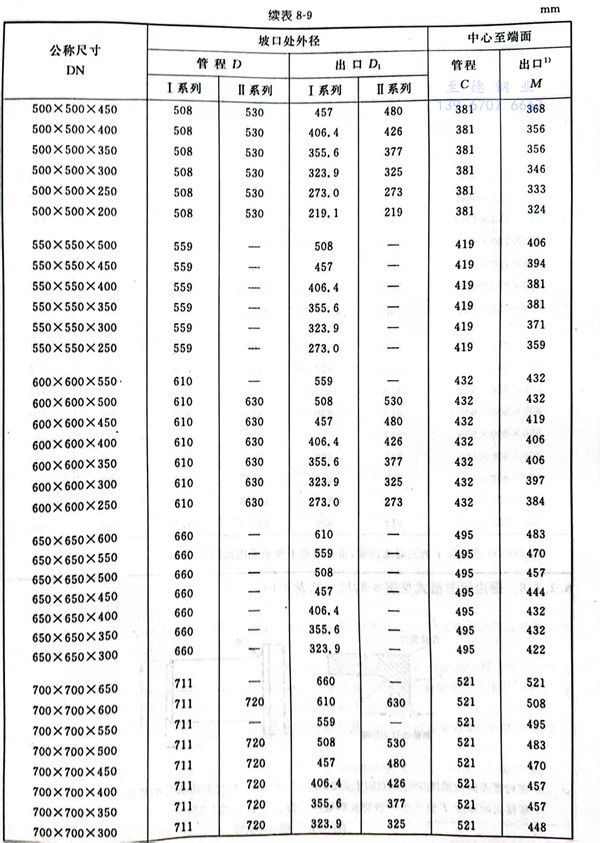

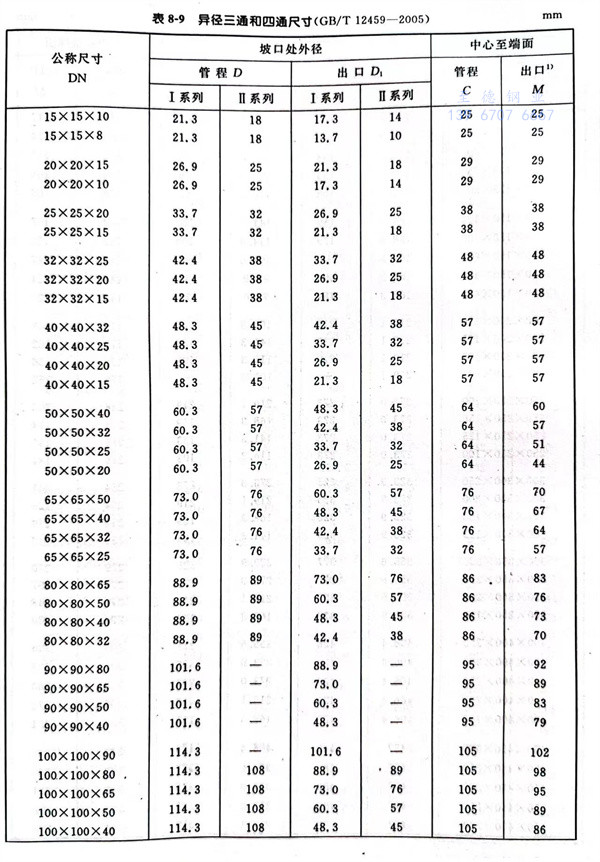

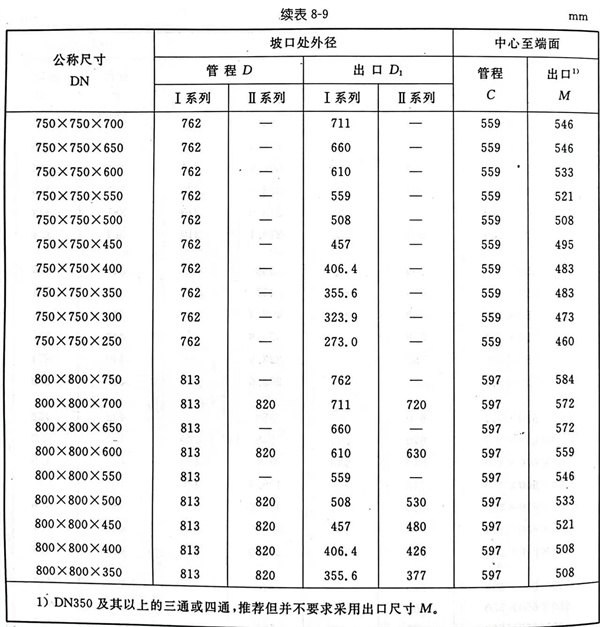

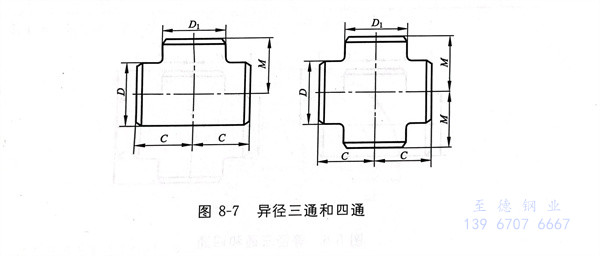

7. 異徑三通(tong)和四通(tong)型式見圖 8-7，尺寸見表 8-9 。

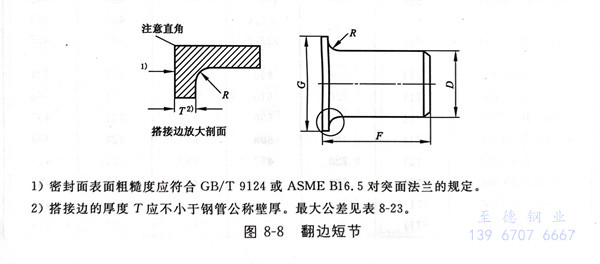

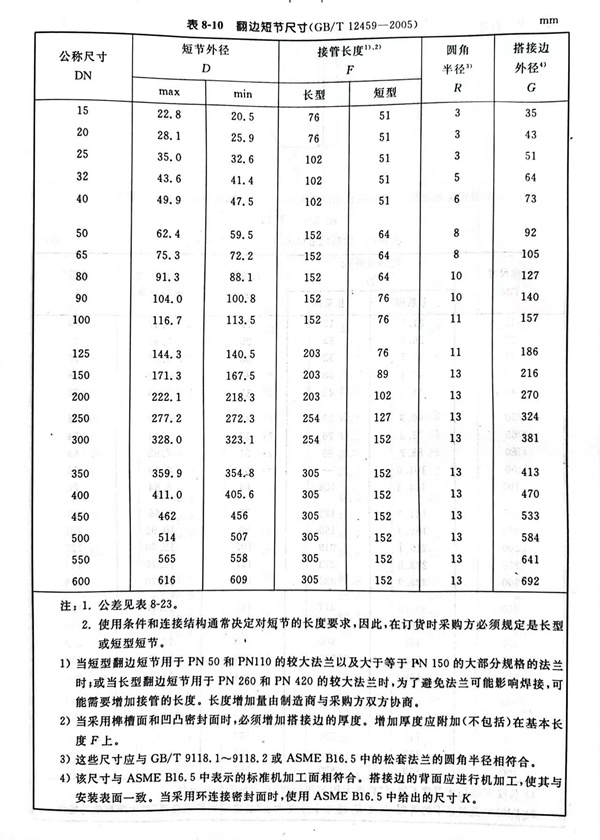

8. 翻邊短節型式見圖(tu) 8-8，尺(chi)寸見表(biao) 8-10 。

注：1．公差(cha)見表8-23。

       2．使用條(tiao)件和連(lian)接(jie)結構(gou)通常(chang)決定對(dui)短(duan)節的長度要(yao)求，因此，在訂(ding)貨時采購方必(bi)須(xu)規定是長型(xing)或(huo)短(duan)型(xing)短(duan)節。

  a. 當短型(xing)翻(fan)邊短節用(yong)于PN50和(he)PN110的較大(da)法蘭(lan)以(yi)及大(da)于等于PN150的大(da)部(bu)分規(gui)格的法蘭(lan)時(shi)；或當長(chang)型(xing)翻(fan)邊短節用(yong)于PN260和(he)PN420的較大(da)法蘭(lan)時(shi)，為了避免法蘭(lan)可能(neng)影響(xiang)焊接，可能(neng)需要增(zeng)加接管的長(chang)度。長(chang)度增(zeng)加量由制造商與采購方雙(shuang)方協商。

  b. 當采用榫槽面和凹凸密封面時，必須增加搭接(jie)邊的厚度。增加厚度應附加（不包括）在基本長度F上。

  c. 這(zhe)些尺寸(cun)應與GB／T 9118.1～9118.2或ASMEB16.5中的松套法蘭的圓角(jiao)半徑相符合(he)。

  d. 該尺(chi)寸(cun)與ASME B16.5中(zhong)表示的(de)(de)標準機加工面相符合(he)。搭接邊(bian)的(de)(de)背面應進行機加工，使其與安(an)裝表面一(yi)致。當采用(yong)環連接密封(feng)面時，使用(yong)ASMEB16.5中(zhong)給出的(de)(de)尺(chi)寸(cun)K。

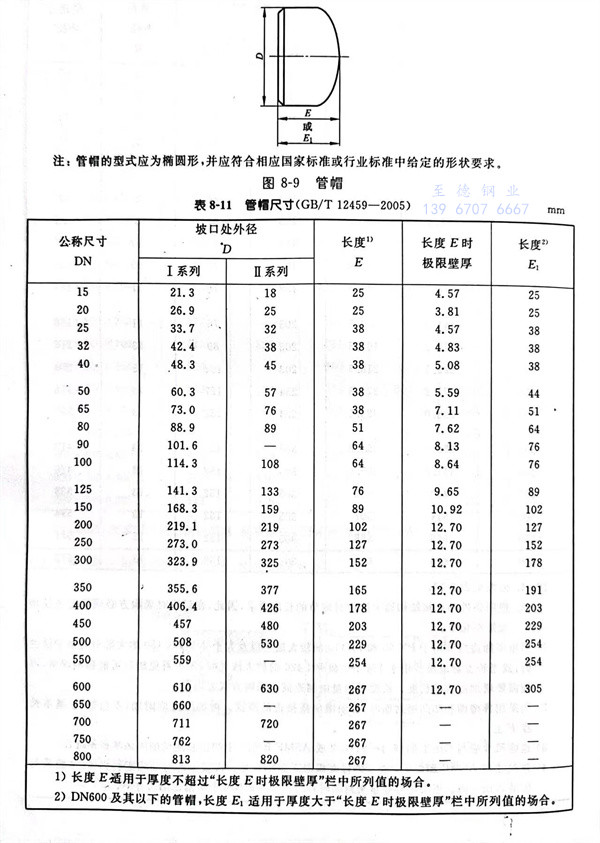

9. 管帽型式見圖 8-9，尺(chi)寸見表(biao) 8-11 。

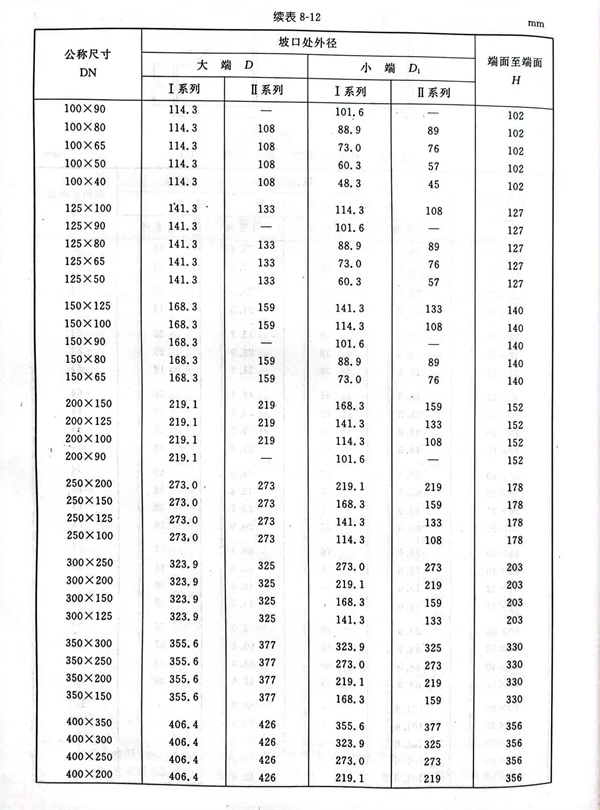

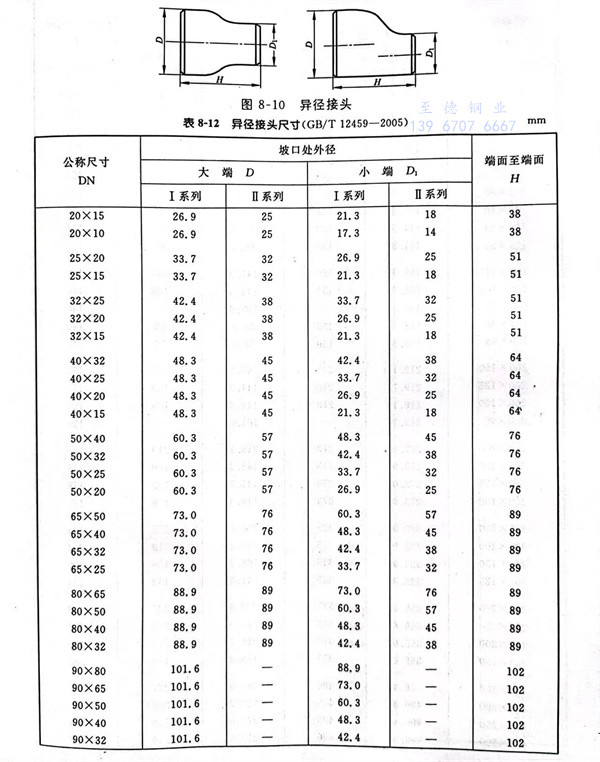

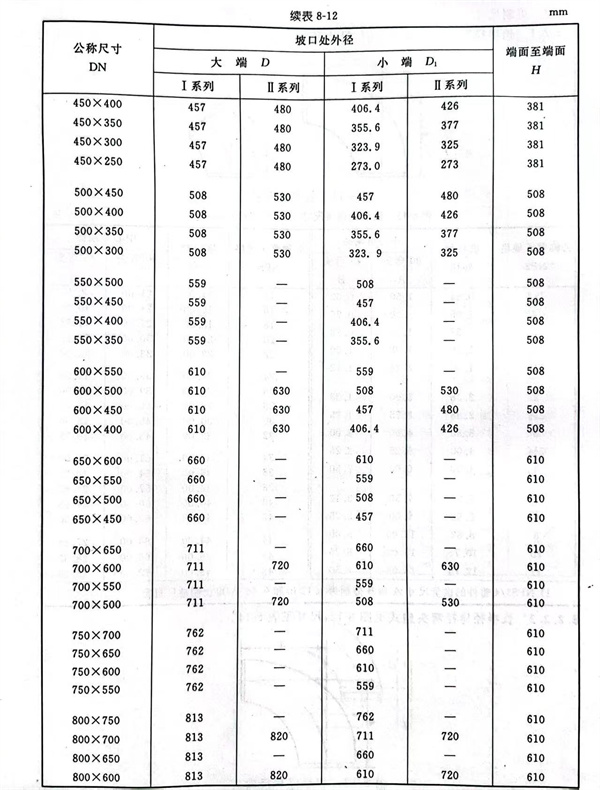

10. 異徑接頭型式見(jian)圖 8-10，尺(chi)寸見(jian)表(biao) 8-12 。

二、英制尺寸

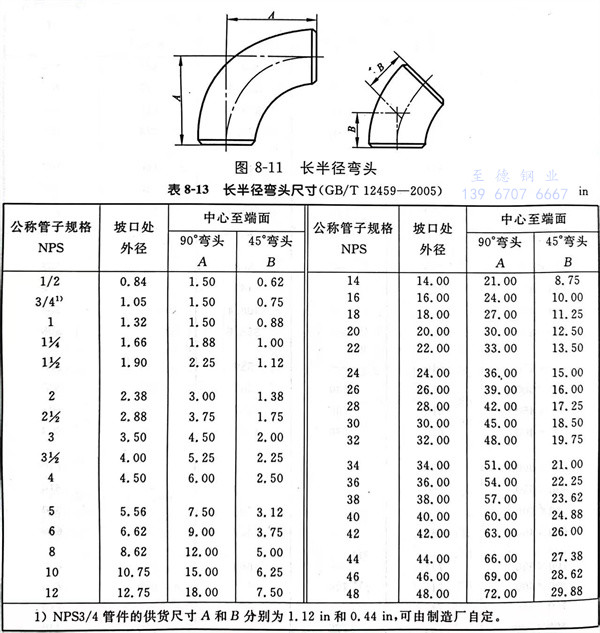

1. 長半徑彎頭型(xing)式見圖 8-11，尺寸見表 8-13 。

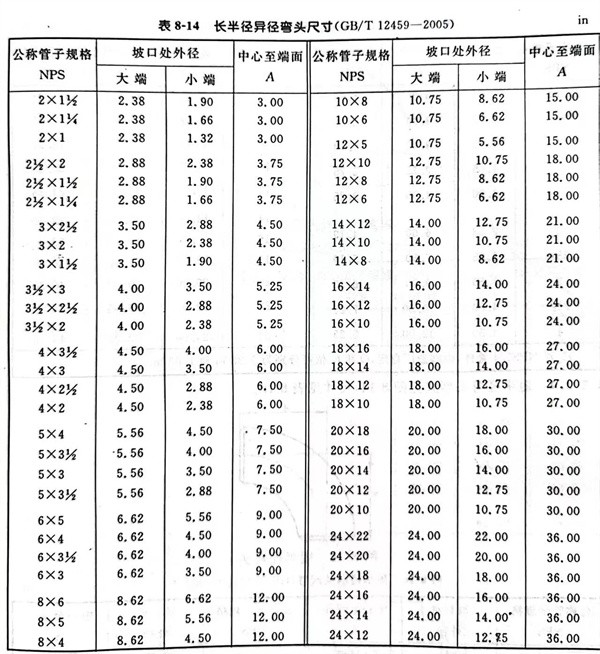

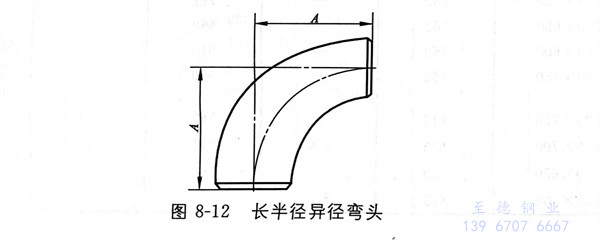

2. 長半徑(jing)異徑(jing)彎頭型式見(jian)圖 8-12，尺寸見(jian)表 8-14 。

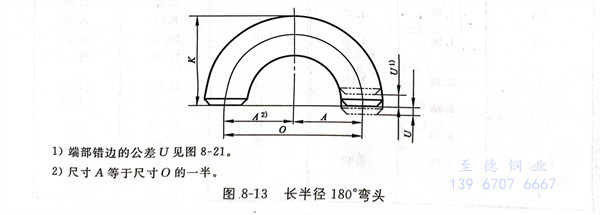

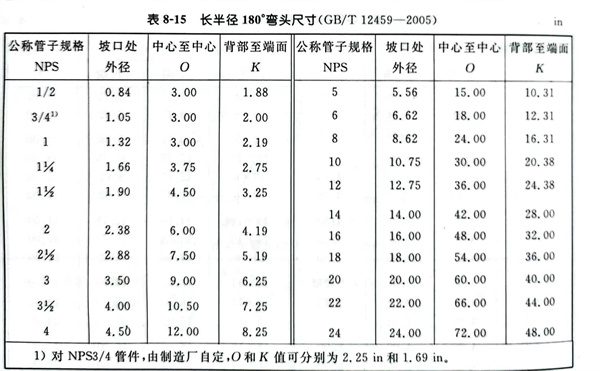

3. 長(chang)半徑180°彎頭型(xing)式見(jian)圖 8-13，尺寸見(jian)表(biao) 8-15 。

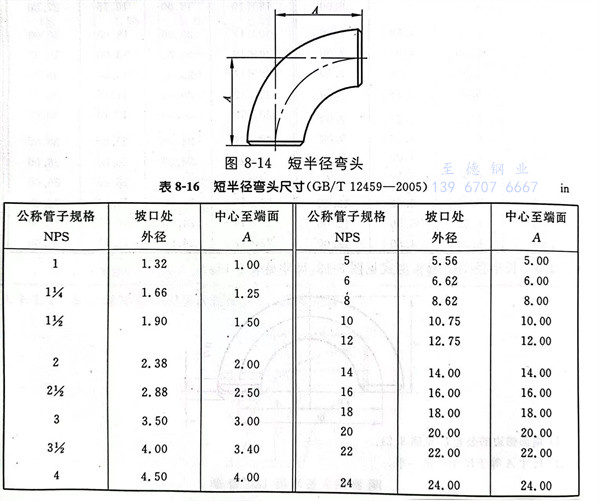

4. 短半徑彎頭型式(shi)見圖(tu) 8-14，尺(chi)寸見表(biao) 8-16 。

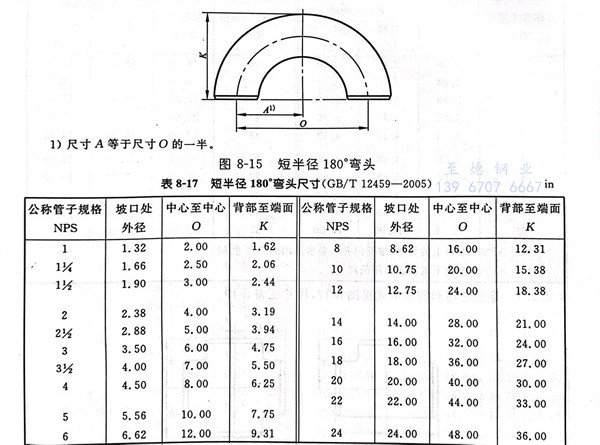

5. 短半徑180°彎頭型(xing)式見(jian)圖 8-15，尺(chi)寸(cun)見(jian)表 8-17 。

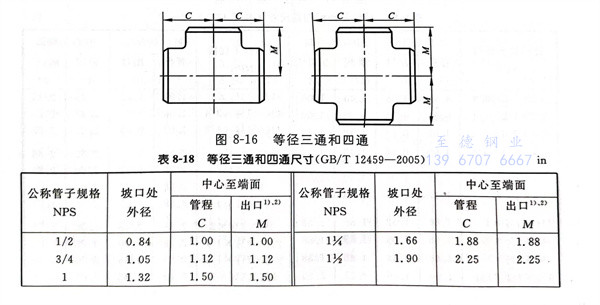

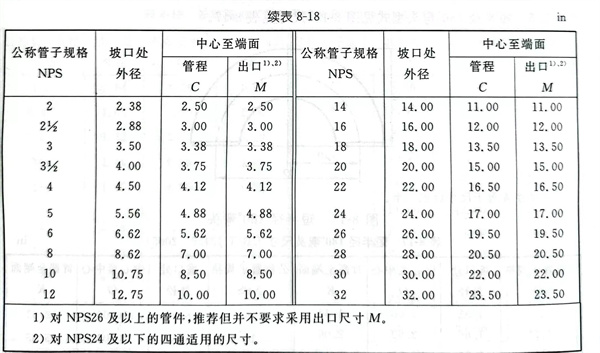

6. 等徑三(san)通和四(si)通型式見圖 8-16，尺寸見表 8-18 。

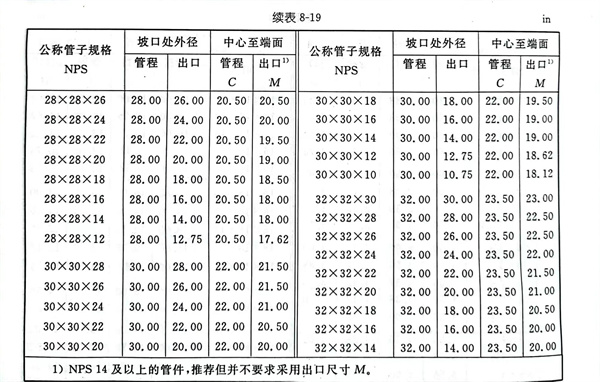

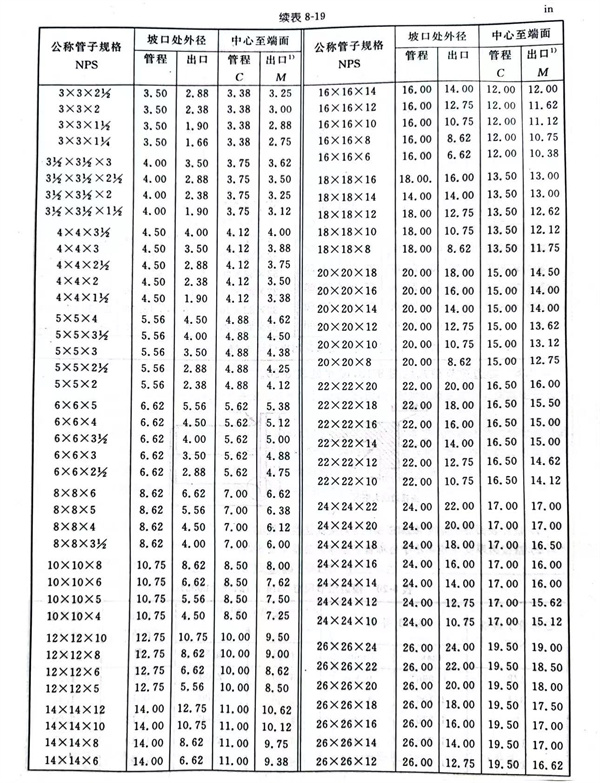

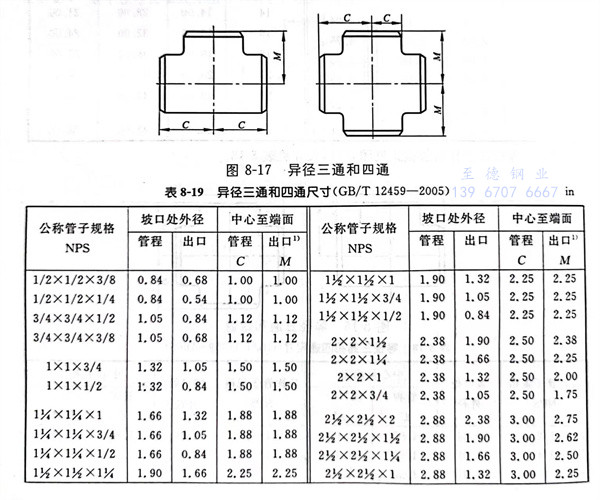

7. 異(yi)徑(jing)三通和四通型式見(jian)圖 8-17，尺寸見(jian)表 8-19 。

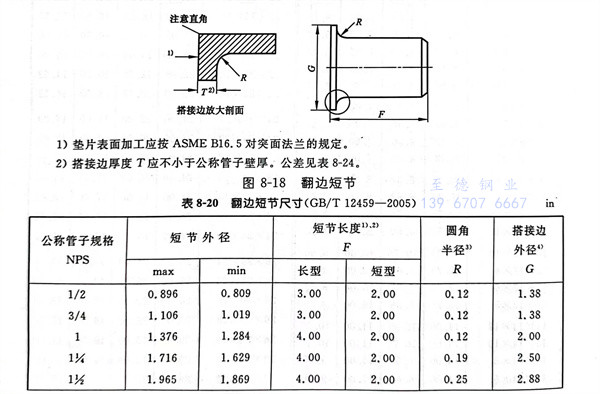

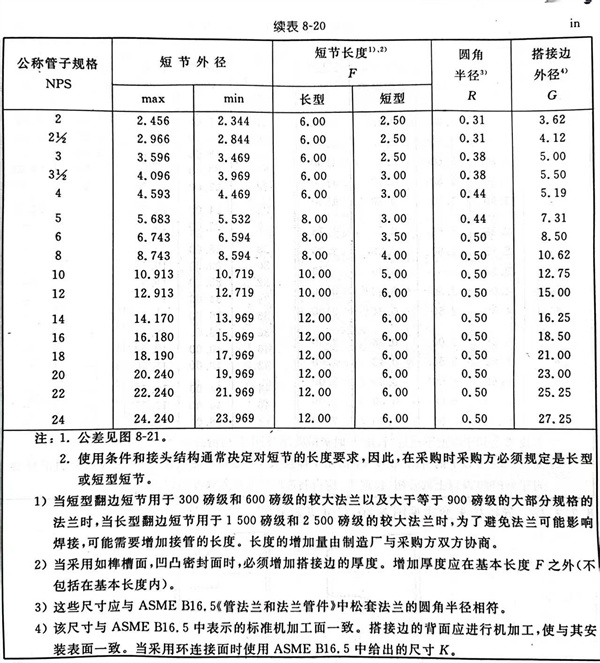

8. 翻邊短(duan)節(jie)型式見(jian)圖 8-18，尺寸見(jian)表 8-20 。

注(zhu)：1．公差見圖8-21。

2．使用條件(jian)和(he)接頭(tou)結(jie)構通(tong)常決(jue)定(ding)對(dui)短(duan)節的長(chang)(chang)度(du)要求，因此，在采購時采購方(fang)必須規定(ding)是長(chang)(chang)型或(huo)短(duan)型短(duan)節。

1）當(dang)短型翻邊短節用于(yu)300磅(bang)級(ji)和600磅(bang)級(ji)的(de)(de)較(jiao)大(da)(da)法(fa)蘭以(yi)及大(da)(da)于(yu)等于(yu)900磅(bang)級(ji)的(de)(de)大(da)(da)部分(fen)規格(ge)的(de)(de)法(fa)蘭時(shi)，當(dang)長(chang)型翻邊短節用于(yu)1500磅(bang)級(ji)和2500磅(bang)級(ji)的(de)(de)較(jiao)大(da)(da)法(fa)蘭時(shi)，為了(le)避(bi)免法(fa)蘭可能(neng)影(ying)響焊接(jie)，可能(neng)需要(yao)增加接(jie)管的(de)(de)長(chang)度。長(chang)度的(de)(de)增加量由制造(zao)廠與采購方(fang)雙(shuang)方(fang)協商(shang)。

2）當(dang)采用如榫槽面(mian)，凹凸(tu)密封面(mian)時(shi)，必須增加搭接邊(bian)的厚度(du)。增加厚度(du)應在基本長度(du)F之外(wai)（不包括(kuo)在基本長度(du)內(nei)）。

3）這些尺寸應與(yu)ASME B16.5《管法蘭(lan)和法蘭(lan)管件》中松(song)套法蘭(lan)的圓角(jiao)半徑相符(fu)。

4）該尺寸(cun)與ASME B16.5中(zhong)表(biao)示的標(biao)準機加工(gong)面一致(zhi)。搭接(jie)邊的背面應進行機加工(gong)，使與其(qi)安裝(zhuang)表(biao)面一致(zhi)。當采用(yong)環連接(jie)面時使用(yong)ASMEB16.5中(zhong)給出的尺寸(cun)K。

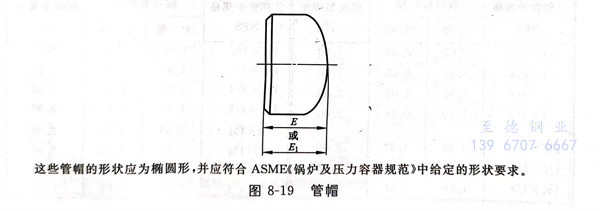

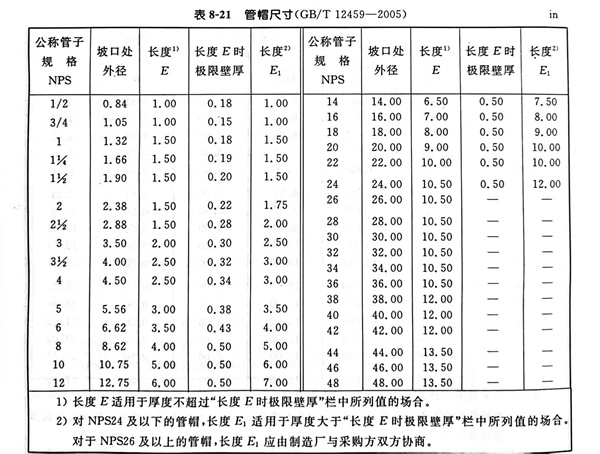

9. 管帽型式見圖 8-19，尺寸見表 8-21 。

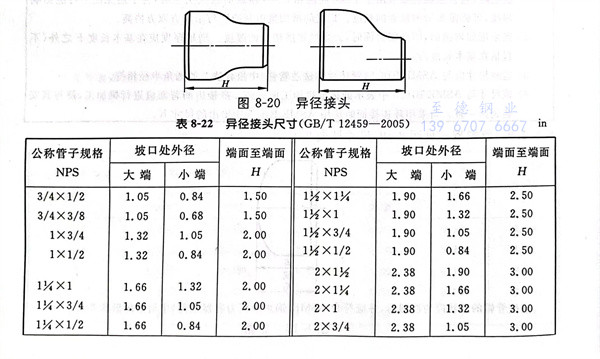

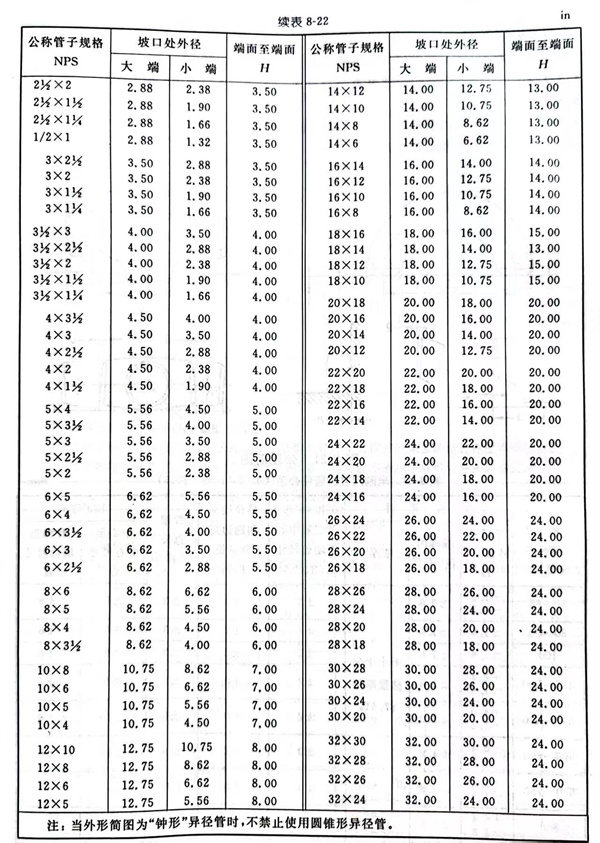

10. 異徑接(jie)頭型式(shi)見圖 8-20，尺寸見表 8-22 。
