香蕉视频app在线观看

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高純Cr18Mo2Ti 香蕉視頻app在線觀看:不銹鋼是極低(di)碳、氮的(de)純香蕉視頻app在線觀看:鐵素體不銹鋼，此鋼有較好的耐香蕉視頻app在線觀看:應力腐蝕破裂性能，還有著(zhu)類(lei)似于（0Cr18Ni12Mo2）香蕉視頻app在線觀看:316不銹鋼的耐蝕性，有著較高的屈服強度、良好(hao)焊接性能和良好(hao)的成形性能。

一、化(hua)學成分(fen)

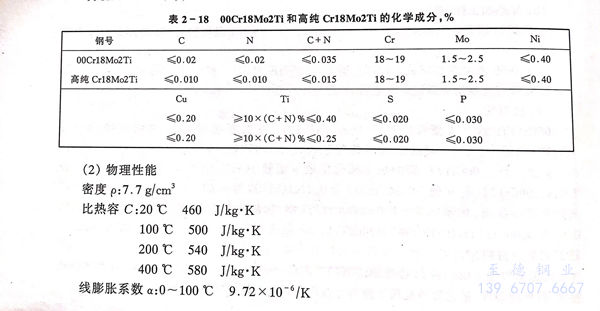

00Cr18Mo2Ti和(he)高純Cr18Mo2Ti 不銹鋼的化學成分見(jian)表2-18。

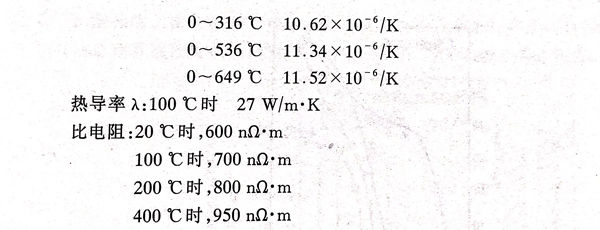

三、力學性能

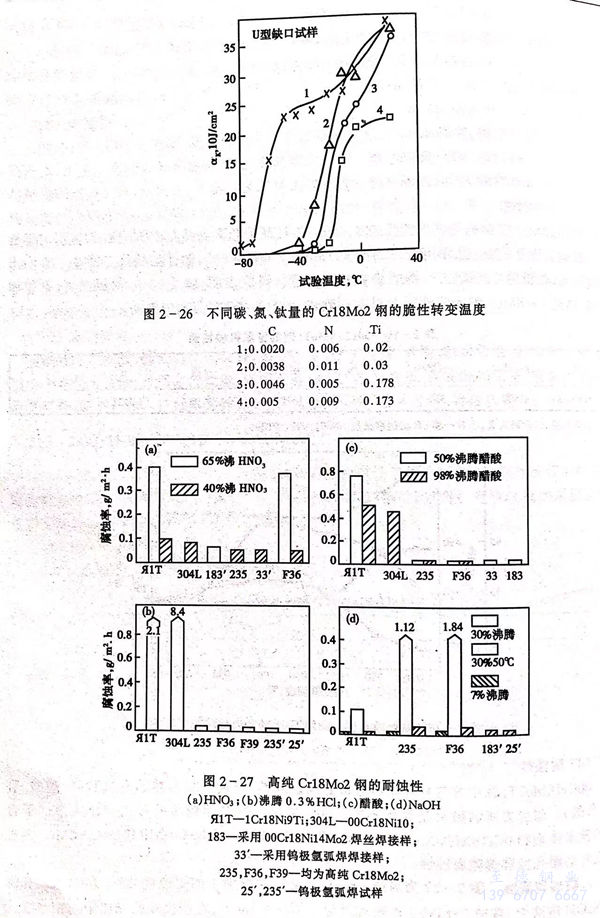

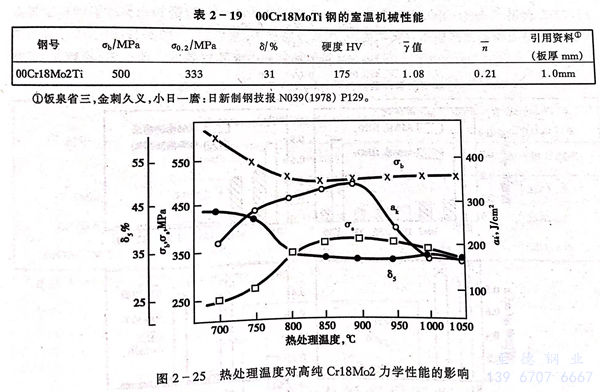

 00Cr18Mo2Ti不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)力學(xue)性能見表(biao)2-19。熱處理工藝對高純(chun)Cr18Mo2Ti不(bu)(bu)銹(xiu)(xiu)鋼(gang)室(shi)溫力學(xue)性能的(de)(de)影響(xiang)見圖2-25。從圖可看出高純(chun)Cr18Mo2Ti不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)塑性、韌性均較好。圖2-26示出不(bu)(bu)同碳氮(dan)、鈦(tai)量的(de)(de)Cr18Mo2Ti不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)脆變轉(zhuan)(zhuan)變溫度。研究表(biao)明，就(jiu)≤4mm薄(bo)板而言，若控(kong)制適當(dang)，高純(chun)Cr18Mo2不(bu)(bu)銹(xiu)(xiu)鋼(gang)的(de)(de)脆性轉(zhuan)(zhuan)變溫度一般在(zai)-20～-60℃范圍內波(bo)動(dong)。

四、耐蝕(shi)性

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼(gang)、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐均勻(yun)腐(fu)蝕

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐孔(kong)蝕

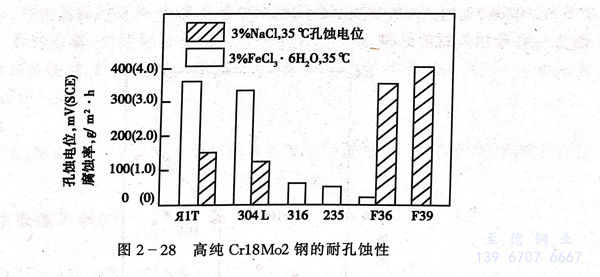

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹(xiu)鋼、321不(bu)銹(xiu)鋼好，與316不銹鋼相當（見圖2-28）。

c．耐應力腐(fu)蝕破裂性

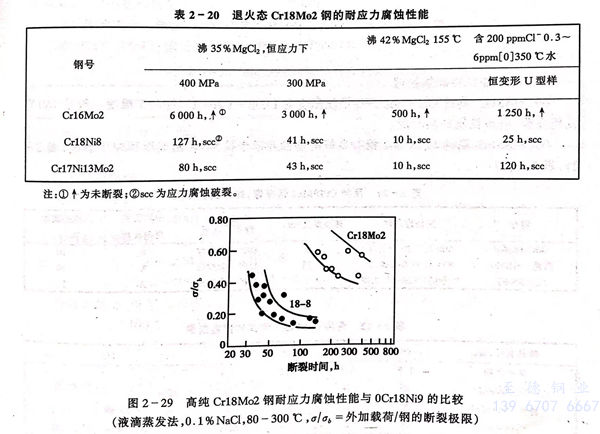

  00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一般不產生氯化物的應(ying)力(li)腐蝕破裂（表2-20和圖2-29）。但需要(yao)指出，00Cr18Mo2，高(gao)純Cr18Mo2中過(guo)高(gao)的Ni，Cu，過(guo)高(gao)的C，N含量，遭受敏化處理（例如焊接(jie)），不適當的冷加工以及過(guo)高(gao)的載荷（或殘(can)余）應(ying)力(li)等均可導(dao)致(zhi)其應(ying)力(li)腐蝕的出現。

d. 耐(nai)晶間(jian)腐蝕

  鐵素(su)體(ti)不(bu)銹鋼(gang)的晶(jing)間(jian)腐蝕敏感性較高。因此，當00Cr18Mo2、高純 Cr18Mo2 鋼(gang)中C＋N≥100ppm時，為了防止晶(jing)間(jian)腐蝕也必須加入穩定(ding)的元素(su)Ti和(he)（或）Nb。

  C＋N＜0.017％時(shi)，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

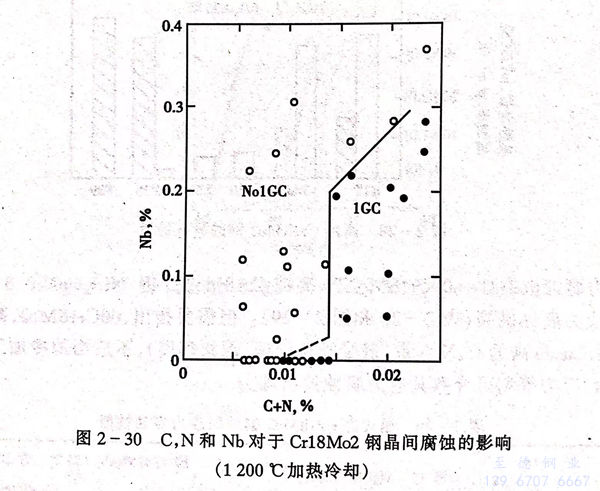

圖2-30示(shi)出(chu)此試驗結果。

五、冷熱加工性和熱處理

  00Cr18Mo2、高(gao)純(chun)Cr18Mo2 不銹鋼開始鍛壓(ya)溫(wen)度(du)為1038～1204℃；終加(jia)工溫(wen)度(du)一般(ban)是760℃或稍高(gao)些(xie)，應該(gai)控制細晶粒度(du)。

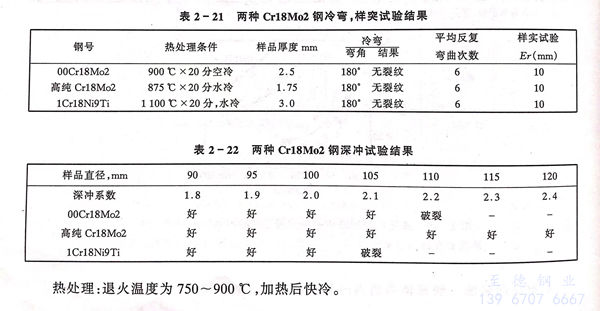

  00Cr18Mo2，高純Cr18Mo2鋼有良好的(de)塑性并(bing)適于拉伸、軋制(zhi)成形和沖(chong)壓(ya)制(zhi)造（表(biao)2-21，表(biao)2-22）。

  熱處理：退火溫度為750~900℃，加熱后快冷。

六、焊接性能

  00Cr18Mo2，高純Cr18Mo2可(ke)用普(pu)通(tong)不(bu)銹鋼(gang)采用的各種(zhong)方法進行焊(han)(han)(han)接(jie)。焊(han)(han)(han)接(jie)時(shi)輸入的熱量(liang)應盡量(liang)小，避免晶粒(li)過分(fen)長大，影響(xiang)焊(han)(han)(han)縫(feng)和熱影響(xiang)區(qu)的強度。為避免焊(han)(han)(han)接(jie)時(shi)熱金(jin)屬與(yu)空(kong)氣接(jie)觸，電弧、焊(han)(han)(han)縫(feng)金(jin)屬、焊(han)(han)(han)縫(feng)背面(mian)惰性(xing)氣體保護非常重要，因為氮化鉻的形成(cheng)會降低(di)耐蝕性(xing)。此鋼(gang)焊(han)(han)(han)接(jie)還應注意，焊(han)(han)(han)接(jie)前整(zheng)個清潔焊(han)(han)(han)縫(feng)，減小氣孔的出現，MMA焊(han)(han)(han)時(shi)，焊(han)(han)(han)條充分(fen)干(gan)燥，使(shi)用適宜保護氣體。

七(qi)、應用

  00Cr18Mo2，高純(chun)Cr18Mo2不銹鋼主(zhu)要用作食(shi)品加工(gong)設(she)備(bei)，熱交換(huan)器(qi)，熱水罐和太陽(yang)能收(shou)集(ji)面板等。
