香蕉视频app在线观看

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 香蕉視頻app在線觀看:不銹鋼是一種低碳、氮含量又加入Ti等穩(wen)定化(hua)元素的香蕉視頻app在線觀看:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化(hua)學成(cheng)分

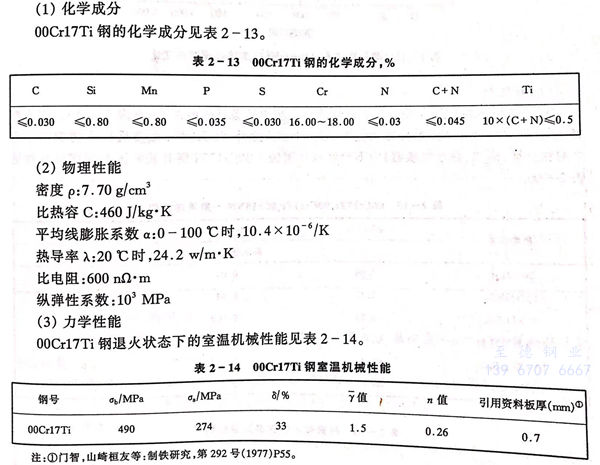

(00Cr17Ti) 436LX 不銹鋼的化學(xue)成分見表2-13。

三、力學性能

(00Cr17Ti) 436LX不銹鋼(gang)退(tui)火狀態下(xia)的室溫機械(xie)性能見表2-14。

(00Cr17Ti) 436LX不銹鋼(gang)(gang)板高溫(wen)瞬時抗(kang)張性(xing)能見(jian)圖(tu)2-26。00Cr17Ti鋼(gang)(gang)在(zai)400～500℃時的(de)強度比430不銹鋼(gang)(gang)低，而500～600℃時比430不銹鋼(gang)(gang)高。

(00Cr17Ti) 436LX不銹鋼蠕變破斷強度見圖2-27。

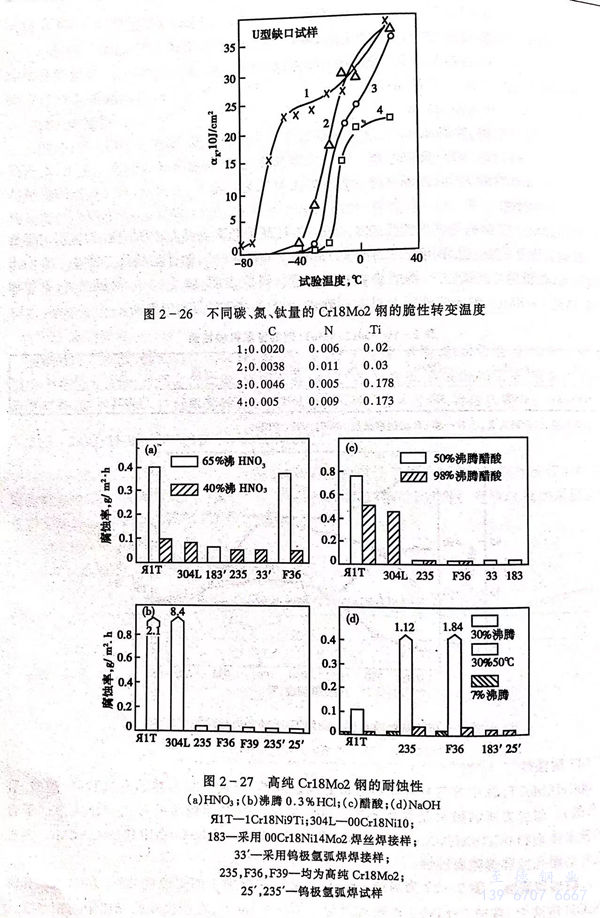

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆(cui)性問題，所以此鋼使用溫度應＜300℃。

四(si)、耐蝕性

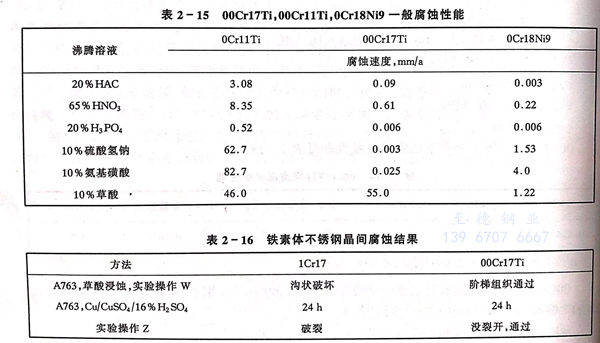

(00Cr17Ti) 436LX不銹(xiu)鋼(gang)在飲用水和中(zhong)等氧化性腐蝕(shi)(shi)介質中(zhong)有極好(hao)的耐(nai)蝕(shi)(shi)性（見表(biao)2-15）。在各種氯化物溶液中(zhong)(00Cr17Ti) 436LX不銹(xiu)鋼(gang)耐(nai)孔(kong)蝕(shi)(shi)性優于304不銹(xiu)鋼(gang)。此外，00Cr17Ti在奧氏體(ti)不銹(xiu)鋼(gang)產生(sheng)應(ying)力腐蝕(shi)(shi)介質（例如，熱水交(jiao)換器）中(zhong)不產生(sheng)應(ying)力腐蝕(shi)(shi)。(00Cr17Ti) 436LX不銹(xiu)鋼(gang)有較好(hao)耐(nai)晶(jing)間腐蝕(shi)(shi)性能見表(biao)2-16。

五、抗(kang)氧化性(xing)

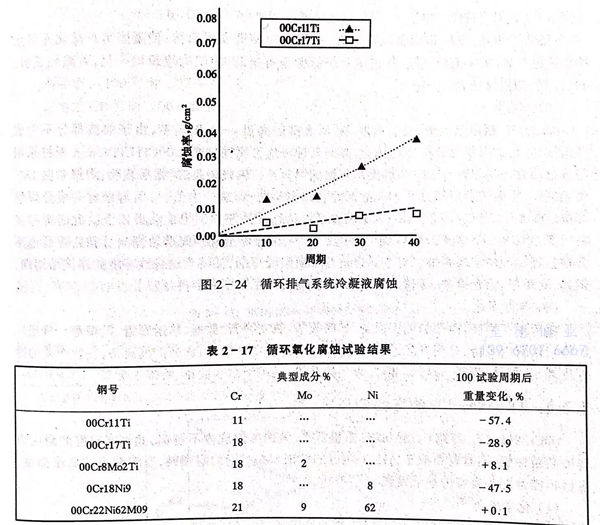

 (00Cr17Ti) 436LX 不銹鋼在很多汽車(che)排氣系(xi)統部分(fen)提供非常好的(de)抗氧(yang)化(hua)性(xing)。因為(wei)氧(yang)化(hua)速(su)度受使用(yong)(yong)條件（例(li)如氣氛(fen)，熱循(xun)環和結構設計）極大的(de)影(ying)響，實驗室試驗結果僅能(neng)用(yong)(yong)作(zuo)為(wei)使用(yong)(yong)溫(wen)度的(de)指(zhi)南（見圖2-24，表2-17）。

六、冷熱加工性，熱處理(li)

 (00Cr17Ti) 436LX不銹鋼開始熱加工溫(wen)度(du)與1050～1150℃，終加工溫(wen)度(du)應≤850℃并保證有足夠的變(bian)形量(liang)。

  退(tui)火(huo)溫度，熱軋帶(dai)在罩式(shi)爐內進行(xing)退(tui)火(huo)，處理(li)溫度為825～875℃，時間≥8小時。

  冷軋帶在連續(xu)退火酸洗爐中進行，處理溫(wen)度控制在850～860℃。

七、成型(xing)性

  (00Cr17Ti) 436LX 不(bu)銹鋼冷成型性(xing)略優于( 1Cr17)430不(bu)銹鋼、(1Cr17Ti)437不(bu)銹鋼，它的屈服強(qiang)度，抗張強(qiang)度較( 1Cr17)430不(bu)銹鋼、(1Cr17Ti)437不(bu)銹鋼稍(shao)低些，延伸(shen)率稍(shao)高(gao)些，塑性(xing)稍(shao)優于1Cr17,1Cr17Ti。

 a. 脹形性

  (00Cr17Ti) 436LX不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的加工硬化指數n值(zhi)(zhi)較(jiao)( 1Cr17)430不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)高(gao)（見表(biao)2-11，表(biao)2-14）。00Cr17Ti的n值(zhi)(zhi)～0.26,1Cr17為(wei)0.22,1Cr17Ti為(wei)0.23。從圖2-19n值(zhi)(zhi)與Er值(zhi)(zhi)的關系可以看出，板厚0.6～1.0mm00Cr17Ti鋼(gang)(gang)，標誌脹形(xing)性(xing)的Er值(zhi)(zhi)較(jiao)1Cr17鋼(gang)(gang)高(gao)出0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的Er值(zhi)(zhi)示于表(biao)2-12。顯然，(00Cr17Ti) 436LX不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)脹形(xing)性(xing)較(jiao)( 1Cr17)430不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)好。

 b．深拉伸性(xing)

  (00Cr17Ti) 436LX不銹鋼選擇(ze)最(zui)適宜的Ti／（C＋N）比，連鑄(zhu)采(cai)用電(dian)磁攪(jiao)拌，最(zui)適宜熱軋溫度，熱處理條件，最(zui)適宜冷軋壓(ya)下量等(deng)可(ke)獲得最(zui)好的深拉伸性，板(ban)厚0.6～0.8mm，Y值可(ke)達到1.5～1.7（見表2-14）。

c．皺折(zhe)

  (00Cr17Ti) 436LX不(bu)銹鋼冶金生產(chan)工藝，采用低溫(wen)鑄造電磁攪(jiao)拌，使凝固(gu)組(zu)織(zhi)微化并阻止柱狀晶的發(fa)展，采用低溫(wen)熱軋，促進退(tui)火時的完全(quan)再結晶，使織(zhi)構組(zu)織(zhi)均一(yi)化，可(ke)減輕(qing)皺折。(00Cr17Ti) 436LX不(bu)銹鋼皺折傾向較430不(bu)銹鋼小。

八、焊(han)接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間腐(fu)蝕和應(ying)力腐蝕破裂(lie)。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體不銹鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九(jiu)、典型用途

  用于生產(chan)硝酸，硝銨的化工設(she)備(bei)(bei)(bei)，如吸收塔、熱交換器、酸槽、輸送管(guan)道、貯槽等(deng)。薄板廣(guang)泛用于建筑內裝(zhuang)(zhuang)修(xiu)，日(ri)用辦公設(she)備(bei)(bei)(bei)，廚(chu)房設(she)備(bei)(bei)(bei)、器具(ju)，電氣(qi)制品(pin)，食品(pin)陳列裝(zhuang)(zhuang)備(bei)(bei)(bei)，餐飲(yin)產(chan)業(ye)的冷(leng)凍冷(leng)藏車(che)，器具(ju)，汽車(che)、自行車(che)部(bu)件(jian)，煤氣(qi)器具(ju)等(deng)，還用于給水設(she)備(bei)(bei)(bei)、給排(pai)水管(guan)等(deng)。
