香蕉视频app在线观看

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴重的晶間腐蝕傾向而發展的。在開發初期，因冶金生產降碳較難，曾一度妨礙了它的廣泛應用，在20世紀70年代新的二次精煉方法AOD和VOD工藝成功用于生產后，此鋼才真正得到廣泛應用。與304不銹鋼相比，此鋼強度稍低，但其敏化態耐晶間腐蝕能力明顯優于304不銹鋼。除強度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進行固溶處理的場合。

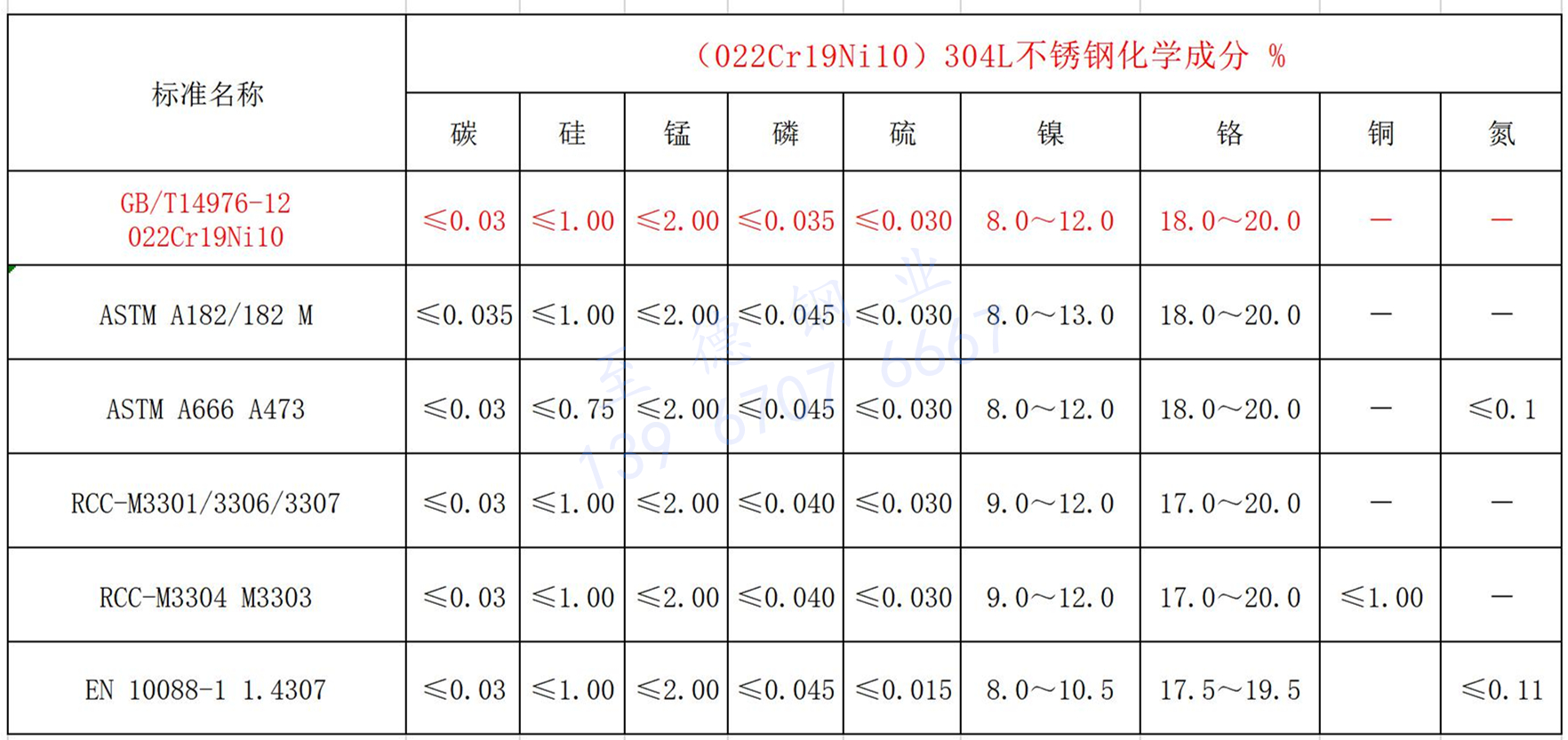

一、化學成分

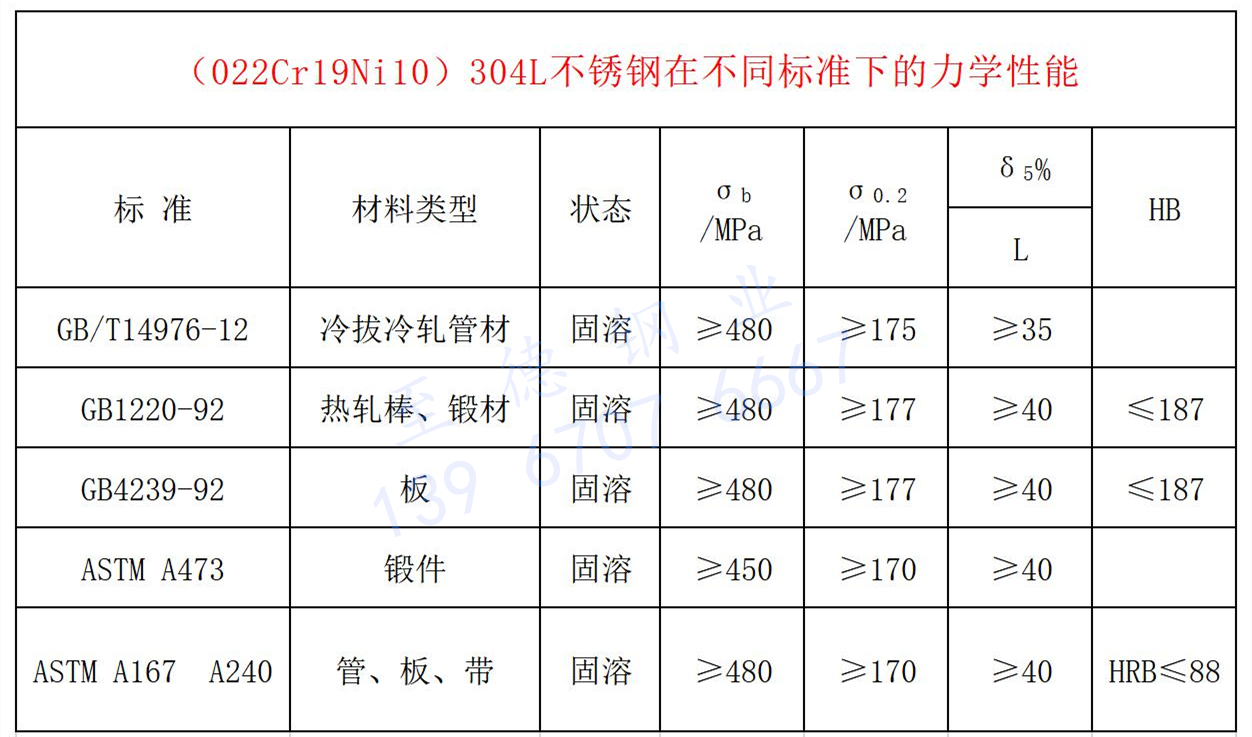

二、力學性能

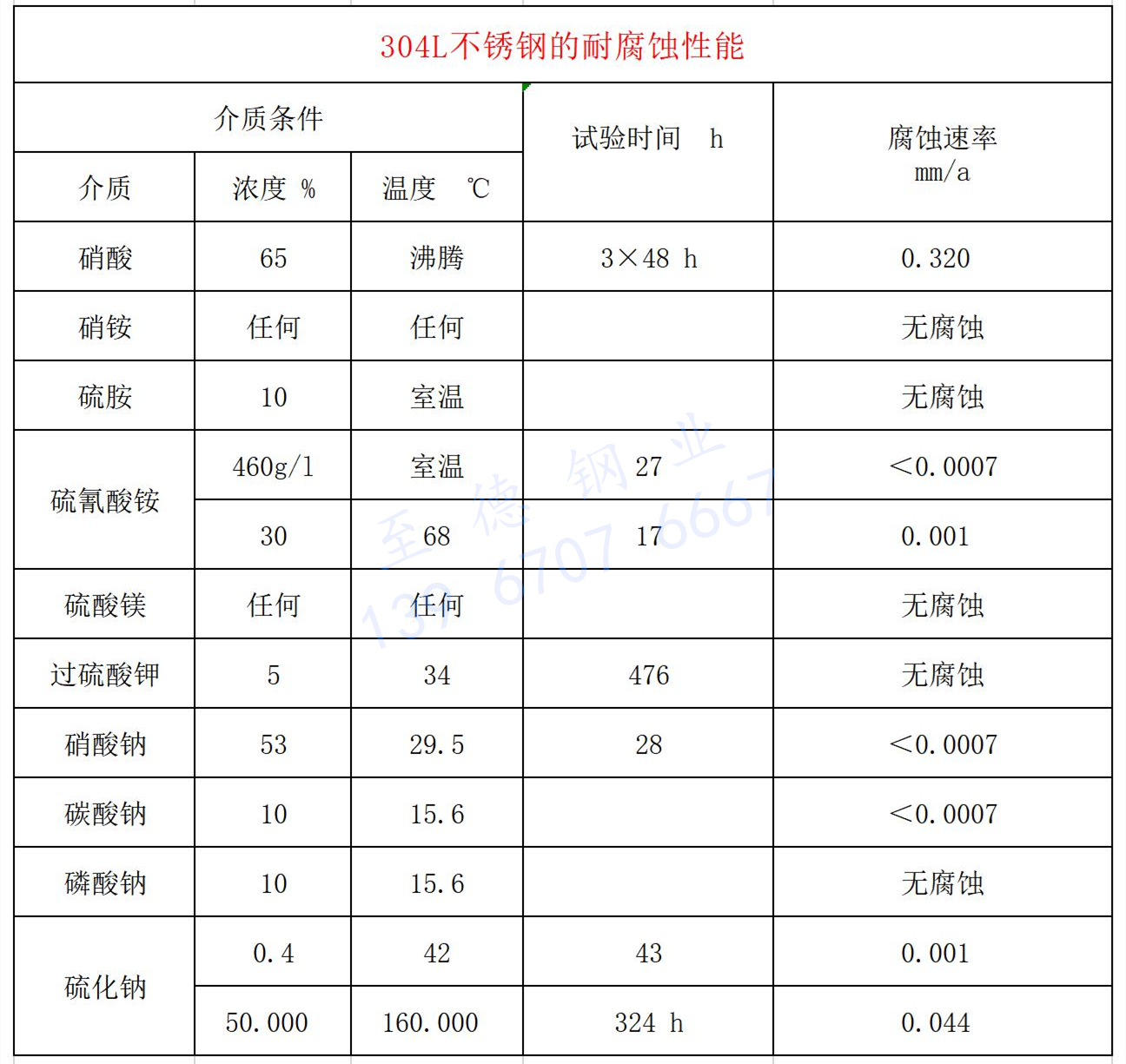

三、耐蝕性能

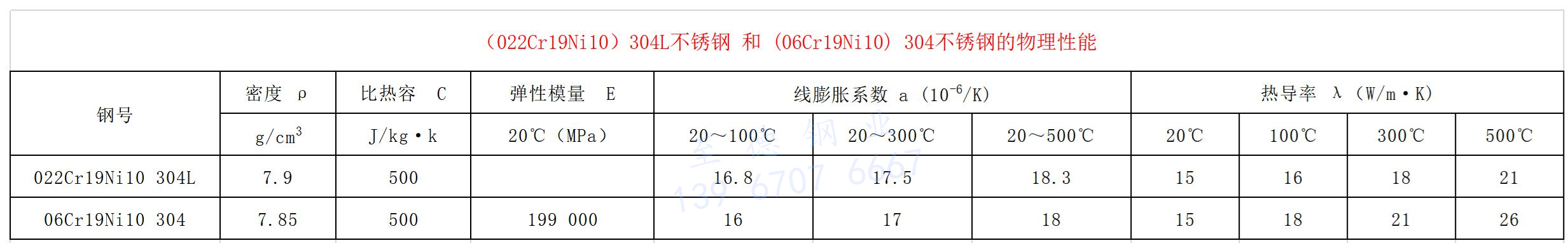

四、物理性能

五、工藝性能

  304L不(bu)銹(xiu)鋼(gang)(gang)均具有良好的冷、熱(re)(re)(re)加工(gong)工(gong)藝(yi)性能(neng)，可采(cai)用通(tong)用的各種(zhong)熱(re)(re)(re)、冷加工(gong)工(gong)藝(yi)生產鍛材(cai)、棒(bang)材(cai)、線(xian)材(cai)、板材(cai)、帶材(cai)絲材(cai)等冶(ye)金產品，熱(re)(re)(re)加工(gong)溫(wen)度范圍900-1180℃。冷加工(gong)較易(yi)，無特(te)殊困難，由于(yu)(yu)兩種(zhong)鋼(gang)(gang)易(yi)于(yu)(yu)冷加硬化，當冷變形量過大時，須進行(xing)中間退火處(chu)理(li)，以利(li)于(yu)(yu)進一(yi)步(bu)加工(gong)。

 a. 熱處理工藝

  （022Cr19Ni10）304L不銹鋼固(gu)溶處理溫(wen)度為(wei)1050～1100℃。冷(leng)卻方式為(wei)水(shui)冷(leng)和空冷(leng)。冷(leng)加(jia)工中間退火溫(wen)度多在(zai)850～970℃，保溫(wen)一(yi)定時間后進行水(shui)冷(leng)。經(jing)固(gu)溶處理后鋼的組(zu)織為(wei)奧(ao)氏體組(zu)織，有時也(ye)存在(zai)少(shao)量的鐵素體。

 b. 焊接

  （022Cr19Ni10）304L不(bu)(bu)銹鋼(gang)可(ke)采用(yong)通(tong)用(yong)的方法進行焊(han)接(jie)。手工(gong)電弧焊(han)時，。304L不(bu)(bu)銹鋼(gang)的焊(han)條(tiao)為奧002焊(han)條(tiao)。

 c. 冷成(cheng)型(xing)性能

  （022Cr19Ni10）304L不(bu)銹鋼(gang)薄板在(zai)應用(yong)過程中，常常用(yong)于(yu)冷成(cheng)型操作(zuo)。其(qi)(qi)冷成(cheng)型性(xing)能(neng)是衡量(liang)(liang)能(neng)否順利成(cheng)型和(he)成(cheng)品(pin)率高低的(de)重(zhong)要技術指標。影響(xiang)304L不(bu)銹鋼(gang)的(de)冷成(cheng)型因素較多，也很復雜，就其(qi)(qi)金屬學(xue)因素主要是鋼(gang)的(de)成(cheng)分，即鉻(ge)當量(liang)(liang)和(he)鎳當量(liang)(liang)比，其(qi)(qi)常規的(de)拉伸性(xing)能(neng)中的(de)延伸率就是一重(zhong)要的(de)表(biao)征指標。為了獲得良好(hao)的(de)冷成(cheng)型性(xing)能(neng)，應控制鋼(gang)中的(de)鉻(ge)當量(liang)(liang)和(he)鎳當量(liang)(liang)的(de)比值處于(yu)一個恰當的(de)范圍。

六、材料應用

  （022Cr19Ni10）304L不(bu)銹鋼主要用(yong)于(yu)制造化工(gong)、石(shi)化、石(shi)油、化肥、動力等(deng)工(gong)業中焊接后不(bu)進行熱處(chu)理的設備、煤倉襯、液(ye)體冷凝(ning)、番茄醬的儲缸、管(guan)道、容(rong)器以(yi)及各(ge)種零部(bu)件(jian)等(deng)。
