香蕉视频app在线观看

高純Cr30Mo2、008Cr30Mo2、447J1

 高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于鉻含量高且含～2％Mo，因而，在含氯化物的水溶液中耐孔蝕和應(ying)力(li)腐蝕；在耐全面腐蝕性能方面除優于316L不銹鋼 , 317L不銹鋼 ,2205不(bu)銹(xiu)鋼 外，在NaOH和醋酸中，其耐蝕性與純鎳相當；在含NaClO₃等氧化劑的高溫NaOH中不僅優于高純Cr26Mo1不銹鋼而且優于純鎳，與此同時，此鋼還具有良好的韌性，加工成型性和可焊性。

一、化學(xue)成(cheng)分

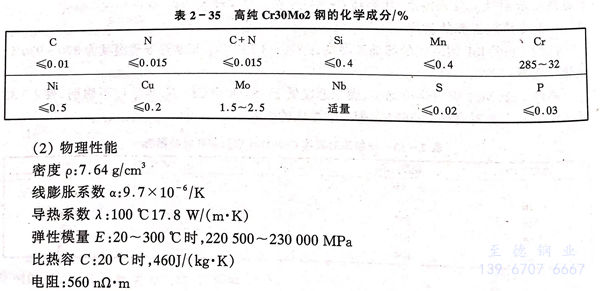

高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼的化學成分(fen)表2-35。

二、物理性(xing)能

密度p：7.64g／cm³

線膨脹系數α：9.7x10^-6／K

導熱(re)系數入：100℃17.8 W／（m·K）

彈性模量E：20～300℃時，220500～230000 MPa

比熱容C：20℃時，460J／（kg·K）

電阻：560nΩ·m

三、力學(xue)性能

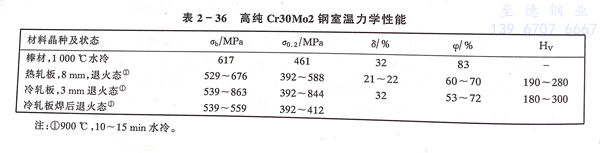

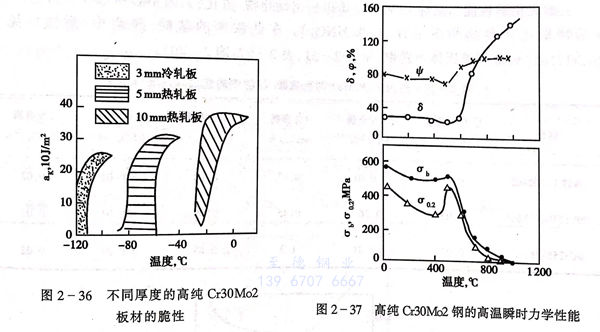

  高(gao)(gao)(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)，其室溫力(li)學性(xing)(xing)能(neng)見表2-36，脆性(xing)(xing)轉變溫度(du)(du)曲線(xian)見圖2-36。從(cong)表2-36可(ke)知，此(ci)鋼(gang)(gang)(gang)具(ju)有較高(gao)(gao)(gao)的(de)塑性(xing)(xing)。從(cong)圖2-36可(ke)知，鋼(gang)(gang)(gang)的(de)脆性(xing)(xing)轉變溫度(du)(du)隨(sui)板(ban)厚度(du)(du)增加(jia)往(wang)高(gao)(gao)(gao)側移動(dong)，因此(ci)要(yao)求(qiu)韌(ren)性(xing)(xing)的(de)焊接構(gou)件厚度(du)(du)應≤6mm，如果設計6mm以上板(ban)厚，設計上應采(cai)用復(fu)合板(ban)。圖2-36示出不(bu)(bu)同(tong)厚度(du)(du)的(de)高(gao)(gao)(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)板(ban)材的(de)脆性(xing)(xing)，3mm冷(leng)軋落(luo)板(ban)脆性(xing)(xing)轉變溫度(du)(du)可(ke)低至-100℃以下。圖2-37系此(ci)鋼(gang)(gang)(gang)的(de)高(gao)(gao)(gao)溫力(li)學性(xing)(xing)能(neng)。當高(gao)(gao)(gao)于(yu)～500℃加(jia)熱時(shi)，高(gao)(gao)(gao)純(chun)Cr30Mo2不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)(gang)的(de)強度(du)(du)下降(jiang)，塑性(xing)(xing)（8％）明顯提高(gao)(gao)(gao)。當溫度(du)(du)達(da)到(dao)≥800℃時(shi)，強度(du)(du)很低塑性(xing)(xing)很高(gao)(gao)(gao)，進而出現(xian)超塑性(xing)(xing)現(xian)象。

四、耐蝕性

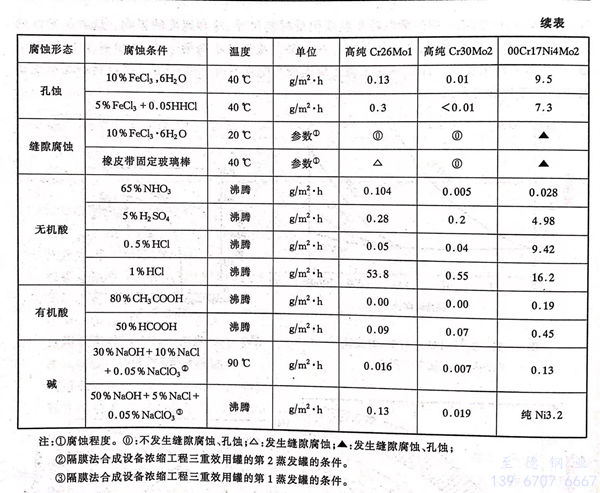

表2-31示出高純Cr30Mo2、008Cr30Mo2、，C26Mo1 及00Cr17Ni14Mo2在各種腐蝕條件下(xia)腐蝕試驗(yan)結果。

  a. 耐應力腐蝕性

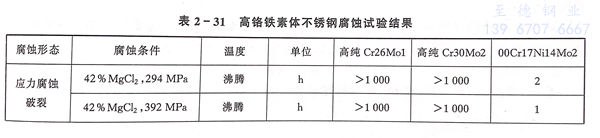

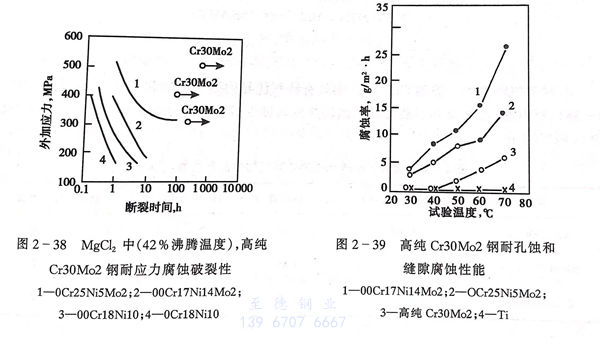

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在氯化物溶液中具有極好的耐應力腐蝕性，如表2-31、圖2-38所示，在42％沸騰MgCl₂中，即使承受高應力也不產生破裂。

  b. 耐孔蝕、縫隙腐蝕性(xing)

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于高Cr加2％Mo，低碳、氮，顯示出優異的耐孔蝕、縫隙腐蝕性能，例如表2-31、圖2-40所示，在10％FeCl₃·6H₂O，5％FeCl₃＋0.05mol HCl水溶液中，耐孔蝕、縫隙腐蝕性優于含2％Mo的Cr-Ni奧氏體和雙相不銹鋼。

  c. 耐無機酸性能

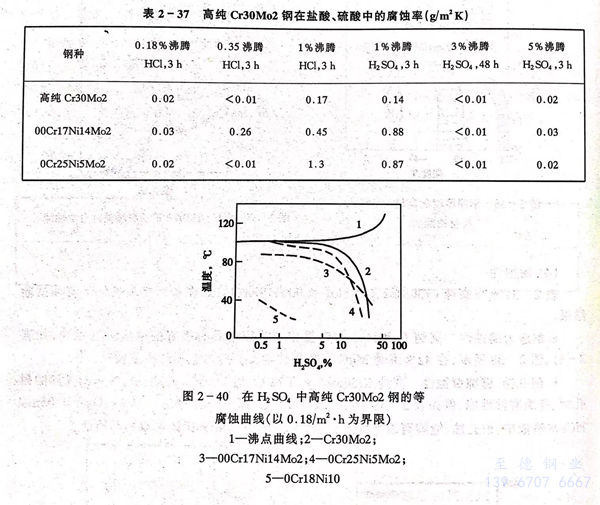

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼難以析出碳化物、氮化物，因不容易形成貧鉻層，所以有著特別優異耐晶間腐蝕性（65％HNO₃）。在低濃度的鹽酸、硫酸中，耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼（見表2-31，表2-37，圖2-40）。

d. 耐有機酸腐蝕

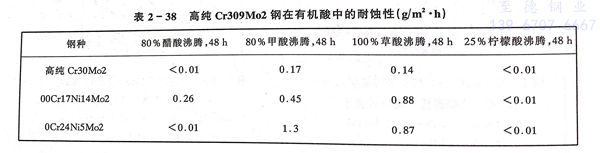

  高(gao)純(chun)（Cr30Mo2）447J1不銹鋼(gang)具有(you)特(te)別優異的耐(nai)有(you)機(ji)酸(suan)腐蝕性(xing)能（見表(biao)2-31、表(biao)2-38），對甲酸(suan)、乙酸(suan)及其混酸(suan)均顯示出(chu)優異的耐(nai)蝕性(xing)，高(gao)純(chun)Cr30Mo2 優于00Cr17Ni14Mo2和0Cr25Ni5Mo。

e. 耐堿

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在隔膜法合成NaOH制造的濃縮工序中有著優異的耐蝕性（見表2-31），在含NaCl，NaClO₃的NaOH中耐蝕性優于純Ni（見表2-39，圖2-41）。需要指出，在280℃，濃度為60％的NaOH中，只有當NaClO₃濃度超過100ppm時，Cr30Mo2鋼的腐蝕率才能從30～36mm／a降低到1～1.5mm／a。

五(wu)、冷熱加工和熱處理

  高(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不銹鋼與高(gao)純(chun)Cr26Mo1鋼相似有(you)極佳的熱加(jia)工性(xing)能，適(shi)宜的熱加(jia)工溫度為870～1150℃。

  高純Cr30Mo2、008Cr30Mo2、447J1不銹(xiu)鋼熱處理為980～1020℃加熱后(hou)急(ji)冷。

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼冷(leng)(leng)加(jia)(jia)工(gong)硬化傾向小(xiao)，深沖性好，延性小(xiao)，易于冷(leng)(leng)加(jia)(jia)工(gong)，適于制造冷(leng)(leng)沖壓部(bu)件(jian)。

六、焊接性能

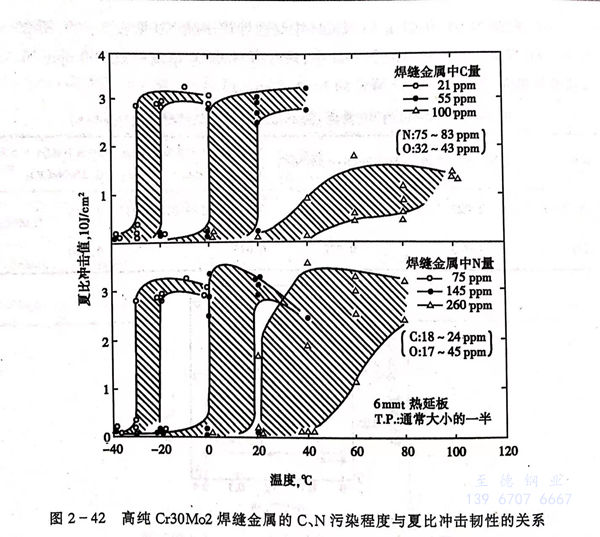

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼可采用鎢極氬弧焊和金屬極氬弧焊接。當需要填充金屬，可采用同樣的材料。焊接時要極力防止C、N₂、O₂等不純物的污染，圖2-42指出焊接部分，C、N₂污染程度與夏比沖擊特性的關系，隨著C、N₂的增加韌性顯著惡化。

七、典型用途

  ①. 醋酸(suan)、乳酸(suan)等有(you)機酸(suan)及其衍生物的制造設備。

  ②. 苛性鈉(na)生產(chan)濃縮工序的設備。

  ③. 含氯離子容易(yi)引起00Cr17Ni14Mo2等奧(ao)氏體不銹(xiu)鋼應力腐蝕、孔蝕、縫隙腐蝕環(huan)境(jing)。

  ④. 排煙脫硫(liu)等防止公(gong)害的設(she)備。

  ⑤. 火力發電廠冷凝器，例如日本東京灣火力發電廠海水冷卻用高純Cr30Mo2、008Cr30Mo2、447J1不銹(xiu)鋼無縫管已使用12.5年。

  ⑥. 石油精煉設備

  ⑦. 要求耐蝕(shi)性(xing)和磁(ci)性(xing)部件(jian)，如電磁(ci)閥芯材料、鐘、表等。
