一、不銹鋼化學鍍鎳層的(de)檢測
1. 外觀
不銹鋼化學鍍鎳層應(ying)光亮(liang)、平(ping)滑、致(zhi)密。
2. 孔隙率
鍍(du)層厚度(du)10μm,按ASTM B 733-90方法檢測應無孔隙。
3. 附(fu)著力
①. 熱法
試件加熱(re)到150℃,保持1小時,然(ran)后在冷水中急(ji)冷，鍍層不起泡、不脫皮。
②. 劃(hua)痕(hen)法
將鍍(du)好的不銹(xiu)鋼試片用硬質鋼刀把鍍(du)層(ceng)劃成1mm2格子100個，劃線深(shen)度達到基(ji)體，觀察(cha)鍍(du)層(ceng)是否起(qi)皮，數(shu)出起(qi)皮格子數(shu)目，用未起(qi)皮格子的百分數(shu)表示(shi)結(jie)合力強弱。
4. 沉積(ji)速率測定
稱重(zhong)法：用分析天平(ping)稱重(zhong)法計算單位時間(jian)內不銹(xiu)鋼試(shi)片在沉(chen)積前后的(de)重(zhong)量差來求得(de)沉(chen)積速率。
5. 耐蝕性
①. 硝酸法
鍍層厚(hou)度10μm,浸入濃(nong)硝酸中60秒,不發生(sheng)腐蝕。
②. 乙酸鹽(yan)霧實驗
零(ling)件在連(lian)續噴(pen)霧360小時(shi),鍍(du)層外表有(you)輕微發黃現象(xiang)，基體金屬和鍍(du)層均未(wei)發現腐(fu)蝕現象(xiang)。
③. 中性鹽(yan)霧實驗（NSS實驗）
不銹(xiu)鋼試片在(zai)化(hua)學(xue)鍍鎳(nie)1小(xiao)時(shi)后(hou)，以5%氯(lv)化(hua)鈉溶液于YL-40C鹽霧(wu)實驗箱中(zhong)連續噴霧(wu)8小(xiao)時(shi),停歇16小(xiao)時(shi)時(shi)，取出零件洗凈，觀察鍍層(ceng)，評級方法(fa)按JISD 0201進行(xing)腐蝕評級，一般達9級為合格。
6. 硬度
用MICROMET1型數字顯微硬(ying)度(du)(du)計測定硬(ying)度(du)(du)，熱處理后硬(ying)度(du)(du)（HV)可達1200.可滿足航標要求。
二、不(bu)銹鋼(gang)化學鍍鎳常見故障、可能原因(yin)及糾正方法(fa)

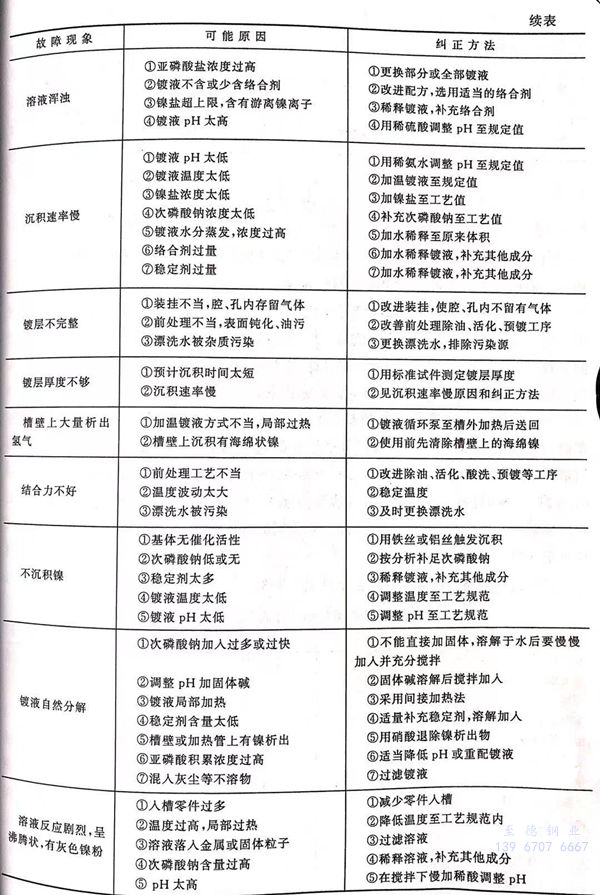

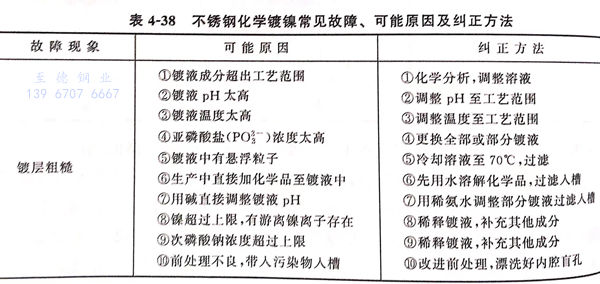

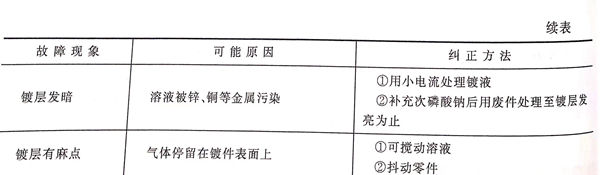

不銹鋼化學鍍鎳常見(jian)(jian)故障(zhang)、可能原因及糾正方法見(jian)(jian)表(biao)4-38.
