90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏體不銹鋼，是在95Cr18（9Cr18）不銹鋼的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一(yi)、化學成分

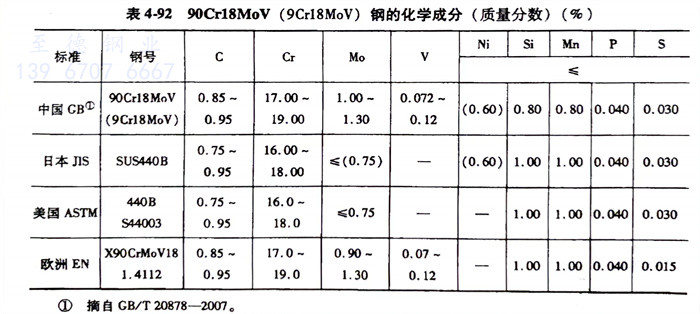

   90Cr18MoV (9Cr18MoV) 不銹鋼的化學成分見(jian)表(biao)4-92。

二、熱加(jia)工

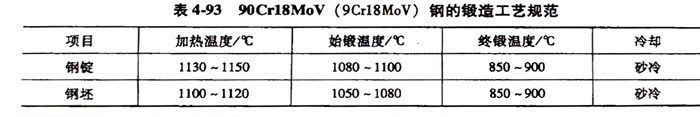

   鍛造工(gong)藝規范見表4-93。應(ying)特別(bie)注意(yi)90Cr18MoV (9Cr18MoV) 不銹鋼的熱(re)加(jia)工(gong)工(gong)藝，最好采用(yong)冷裝爐加(jia)熱(re)，加(jia)熱(re)速度不宜太快，尤其在700℃以下時，同時應(ying)該控(kong)制較(jiao)高的終鍛溫度，并嚴格注意(yi)緩(huan)冷條(tiao)件。

三、預(yu)備熱處(chu)理

  預備熱處理的過程如(ru)下：

    1. 退火溫(wen)度850～870℃，保溫(wen)4～6h，爐(lu)冷(leng)至600℃以下(xia)出爐(lu)，退火后(hou)硬度≤269HBW。

    2. 再(zai)結(jie)晶退火(huo)：加熱溫(wen)度(du)為730～750℃，空(kong)冷。

四、淬火及回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼淬火溫(wen)度1050～1070℃，油冷，硬度≥58HRC；回(hui)火溫(wen)度160～180℃保(bao)溫(wen)3～5，硬度≥58HRC。~5h
