85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學(xue)成分

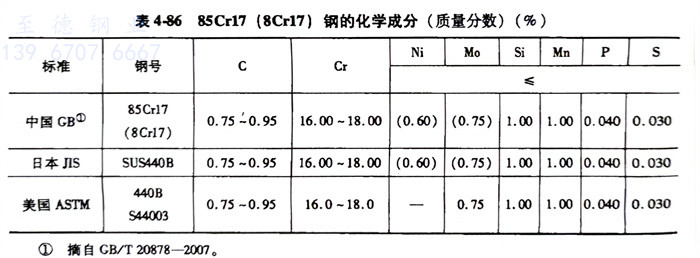

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼(gang)的化學成分(fen)見(jian)表(biao)4-86。

二、熱加(jia)工

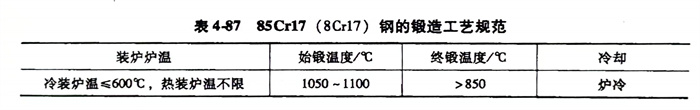

    85Cr17（8Cr17）、S44003、SUS440B不(bu)銹鋼(gang)鍛造工(gong)藝規范見表4-87。

    應(ying)特(te)別注(zhu)意85Cr17（8Cr17）鋼的(de)鍛造(zao)工藝，最好采用冷裝加熱（＜600℃），加熱速度不宜太快，尤其是(shi)在700℃以下(xia)時，同時應(ying)特(te)別控制較(jiao)高(gao)的(de)停鍛、軋溫度，并嚴格注(zhu)意緩冷條件。

三、預備熱處理

  預備熱處(chu)理的過程(cheng)如下：

    1. 軟化退火(huo)：加熱溫度為800～840℃，爐冷到(dao)500℃以下出爐空冷，退火(huo)組織為珠(zhu)光體，硬度≤255HBW。

    2. 完全退(tui)火：840～920℃，爐(lu)冷，硬度≤255HBW。

四(si)、淬火(huo)及回火(huo)

    淬(cui)火(huo)溫度1010～1070℃，油(you)冷，硬(ying)(ying)度≥≥561≥56HRC；回火(huo)溫度160～180℃，空(kong)冷，硬(ying)(ying)度≥56HRC。
