哈氏(shi)合(he)(he)金(jin)是一種鎳(nie)基耐(nai)腐(fu)蝕合(he)(he)金(jin)，主要分成鎳(nie)-鉻合(he)(he)金(jin)與鎳(nie)鉻鉬合(he)(he)金(jin)兩大(da)類。哈氏(shi)合(he)(he)金(jin)具有良好的(de)抗腐(fu)蝕性(xing)和熱穩定性(xing)，多用于航(hang)空事業(ye)，化學(xue)領域(yu)等。哈氏(shi)合(he)(he)金(jin)(Hastelloy alloy)就是美國哈氏(shi)合(he)(he)金(jin)國際(ji)公(gong)司所生產的(de)鎳(nie)基耐(nai)蝕合(he)(he)金(jin)的(de)商(shang)業(ye)牌號的(de)統稱。
（00Mo26Ni60Cr8Fe2Co2）、Haynes 242 合(he)金(jin)與(yu)前述鎳鉬耐(nai)蝕(shi)合(he)金(jin)不同(tong)，是一種有優良耐(nai)蝕(shi)性且高溫高強度、低(di)熱膨脹的沉(chen)淀硬化型耐(nai)蝕(shi)、耐(nai)熱合(he)金(jin)。
此合金在時效態（這是與固溶態使用的前述各種鎳鉬合金，包括成分相近的Hastelloy B10合金最主要的差別）其室溫到650℃的強度約為固溶態 Hastelloy B和 Hastelloy C-276的2~3倍。在H2SO4、HCl、HF、H3PO4等酸中以及氟化物熔鹽中均具有良好耐蝕性。
一、化(hua)學成分和組織(zhi)特(te)點
（00Mo26Ni60Cr8Fe2Co2）、Haynes 242 合金的化學成分見表3-4-49。從化學成分中可(ke)看(kan)出，此合金與前述00Mo24Ni60Cr8Fe6 (Hastelloy B10)合金相較除(chu)鎳、鉬、鉻(ge)近似外，不僅含(han)鐵量低而且還含(han)有鈷(gu)等元素。
| （00Mo26Ni60Cr8Fe2Co2）、Haynes 242 化學成分(fen) | |||||||||||
| 合金名(ming)稱 | Ni | Mo | Cr | Fe | Co | Mn | Si | Al | C | B | Cu |
| （00Mo26Ni60Cr8Fe2Co2） Haynes 242 | 65 | 24～28 | 7.0～9.0 | ≤2.00 | ≤2.5 | ≤0.8 | ≤0.8 | ≤0.5 | ≤0.03 | ≤0.006 | ≤0.5 |

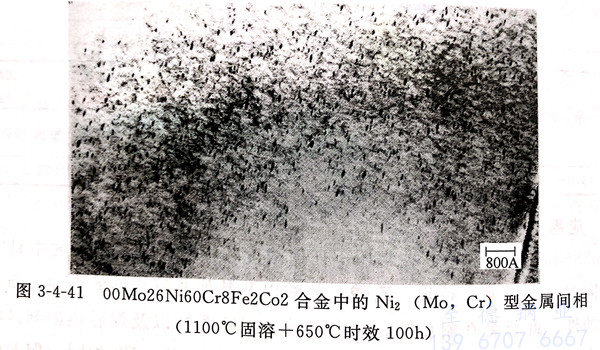

此合金(jin)固溶態與鎳鉬型(xing)(xing)耐蝕(shi)合金(jin)相(xiang)同，但(dan)時效后會有(you)Ni2(Mo，Cr)型(xing)(xing)金(jin)屬間相(xiang)在基體上(shang)沉(chen)淀。由于此金(jin)屬間相(xiang)非常細小(xiao)，只(zhi)有(you)用電子顯微鏡才能觀(guan)察到(dao)（見圖(tu)3-4-41中黑色突出的質點），此相(xiang)是此合金(jin)的強化(hua)相(xiang)。
二(er)、耐腐蝕(shi)性能
1. 在酸溶液中(zhong)

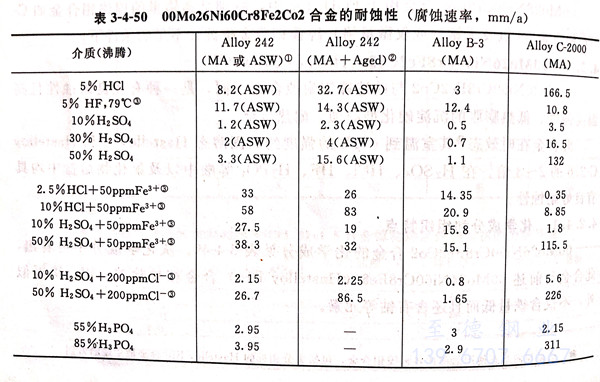

00Mo26Ni60Cr8Fe2Co2 合金在各種(zhong)酸溶液中的試(shi)驗結果見表(biao)(biao)3-4-50和表(biao)(biao)3-4-51 以及圖(tu)3-4-42和圖(tu) 3-4-43。
2. 在(zai)高溫氟化氫氣(qi)和(he)氯化物熔鹽中的耐蝕性
由于00Mo26Ni60Cr8Fe2Co2合(he)(he)金(jin)(jin)的(de)高(gao)(gao)鉬量并含有8%Cr,因而在(zai)高(gao)(gao)溫(wen)(wen)HF氣(qi)中和高(gao)(gao)溫(wen)(wen)氟(fu)化物熔鹽(yan)（KCl-KF-NaF)中的(de)耐(nai)蝕(shi)性較其他(ta)一些(xie)耐(nai)蝕(shi)合(he)(he)金(jin)(jin)為(wei)優(you)。在(zai)10℃,70%HF 氣(qi)中試驗136h后(hou)的(de)結果見(jian)表3-4-52。可以看出，0Mo26Ni60Cr8Fe2Co2 合(he)(he)金(jin)(jin)的(de)耐(nai)蝕(shi)性優(you)于含～15%Cr的(de)簡單的(de)鎳鉻耐(nai)蝕(shi)合(he)(he)金(jin)(jin)Inconel 600 (0Cr15Ni75Fe),也優(you)于高(gao)(gao)鉻量而鉬量較低的(de)鎳鉻鉬型合(he)(he)金(jin)(jin) Inconel 625和 Hastelloy C-22。
3. 高溫(wen)抗(kang)氮化性

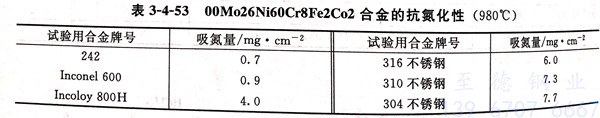

表3-4-53列出(chu)(chu)了(le)在980℃(流動的氨中）試驗168小(xiao)時后的合(he)金(jin)的表面氮化情(qing)況。可以看出(chu)(chu)，在所試驗的合(he)金(jin)中，00Mo26Ni60Cr8Fe2Co2 合(he)金(jin)的抗(kang)氮化性是最好的，這(zhe)主要(yao)是由于242合(he)金(jin)中的鎳基和(he)低(di)鉻量。
4. 高溫(wen)抗氧化性
00Mo26Ni60Cr8Fe2Co2 合金在≤815℃下(xia)具有良好的抗(kang)氧化性(xing)，因(yin)此在連續(xu)或斷續(xu)工作條件下(xia)不(bu)需要采取任(ren)何(he)表面(mian)防護措施。

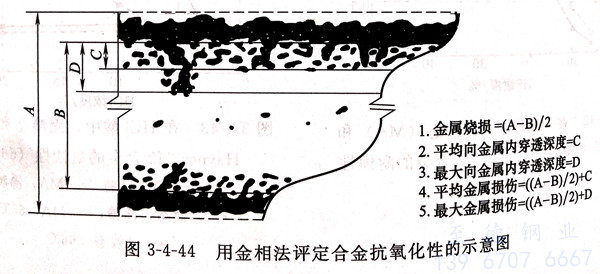

采用圖3-4-44 的金(jin)相法來評定的高溫抗氧化性并得到表3-4-54 的結果。可(ke)以看出，在所試驗條件下，00Mo26Ni60Cr8Fe2Co2合(he)(he)金(jin)的抗氧化性要(yao)遠比 Hastelloy B合(he)(he)金(jin)為優，顯然這(zhe)主(zhu)要(yao)是(shi)與(yu)242合(he)(he)金(jin)含有8%Cr且鉬(mu)量較低(di)有關。
三、力學性能

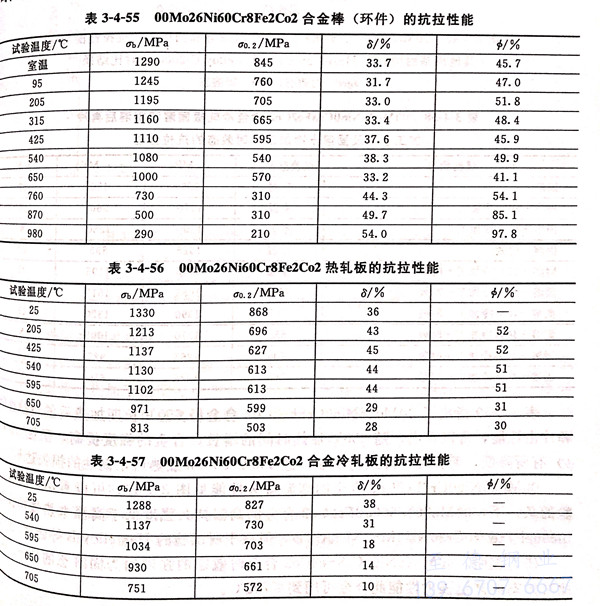

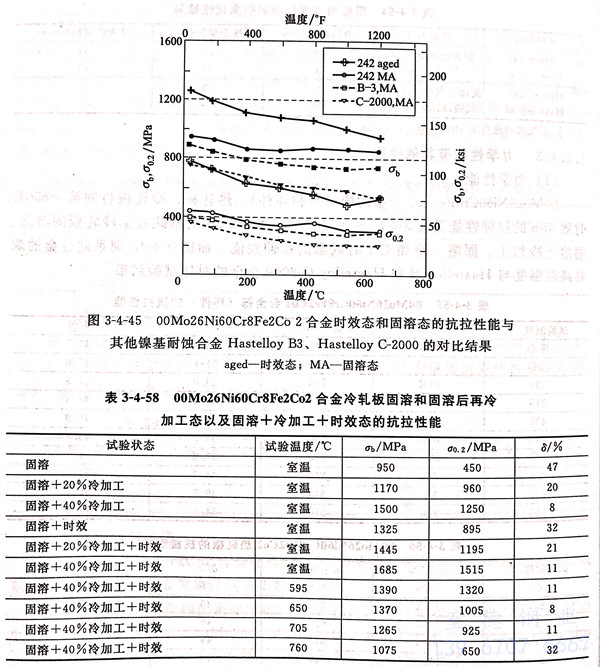

00Mo26Ni60Cr8Fe2Co2合(he)金的(de)(de)棒材(cai)（和環件(jian)）、熱軋(ya)板(ban)、冷(leng)軋(ya)板(ban)材(cai)固(gu)溶＋650℃時效48小時的(de)(de)拉伸性(xing)能(neng)見表(biao)3-4-55~表(biao)3-4-57。表(biao)3-4-58則系此合(he)金冷(leng)軋(ya)板(ban)固(gu)溶態(tai)、固(gu)溶十冷(leng)加(jia)工、固(gu)溶十冷(leng)加(jia)工十時效態(tai)的(de)(de)拉伸性(xing)能(neng)。而(er)圖3-4-45 則系此合(he)金的(de)(de)瞬(shun)時高溫強(qiang)度與 Hastelloy B和 Hastelloy C-2000 合(he)金的(de)(de)對比試驗結果。

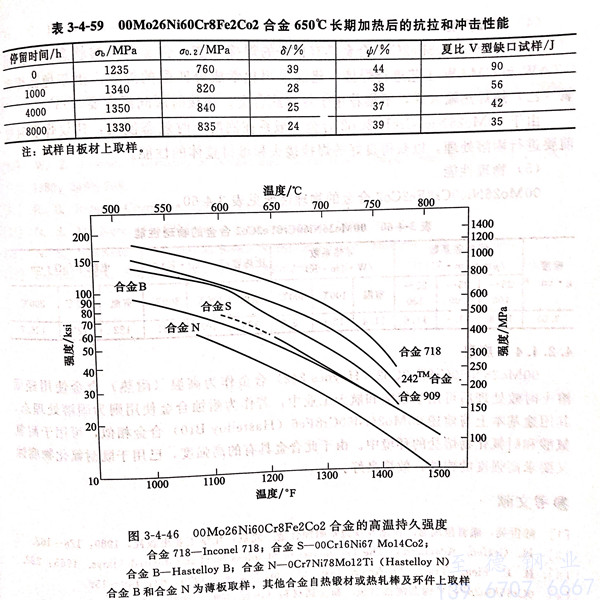

表(biao)3-4-59指出了00Mo26Ni60Cr8Fe2Co2 合金(jin)(jin)經650℃長期(qi)加(jia)(jia)熱(re)后(hou)的抗(kang)拉性(xing)能(neng)和沖擊性(xing)能(neng)，可(ke)以看出，隨650℃加(jia)(jia)熱(re)時間的增長，合金(jin)(jin)的強度提高，塑性(xing)有所降低(di)，而(er)韌性(xing)下降最(zui)為明顯，經650℃ 8000h加(jia)(jia)熱(re)后(hou)，韌性(xing)的損失達60%。
00Mo26Ni60Cr8Fe2Co2 合(he)金的高溫(wen)(wen)(wen)持久(jiu)性能見圖3-4-46。可以看出，在所試驗的條件下，00Mo26Ni60Cr8Fe2Co2合(he)金的高溫(wen)(wen)(wen)持久(jiu)強度低于(yu)高溫(wen)(wen)(wen)（熱(re)強）合(he)金Inconel 718 (0Cr20Ni53Mo3Nb5AlTi),但(dan)高于(yu)所試驗的 Hastelloy B等合(he)金。
研究(jiu)表明，00Mo26Ni60Cr8Fe2Co2合金時效態(tai)的(de)強(qiang)度約為固(gu)溶態(tai)的(de)兩倍，按此時效態(tai)的(de)高溫強(qiang)度性能此合金可用到≤705℃。
四、冷加工和成型性
00Mo26Ni60Cr8Fe2Co2 合金固溶態與 Hastelloy B10相似，具(ju)有良好的(de)冷(leng)(leng)(leng)、熱加工(gong)和成型(xing)性。熱加工(gong)溫(wen)度(du)可在(zai)980~1230℃間的(de)較高溫(wen)度(du)下(xia)進行(xing)。但(dan)若為了(le)獲(huo)得(de)細(xi)晶粒結構，熱加工(gong)終止溫(wen)度(du)可在(zai)熱加工(gong)溫(wen)度(du)范(fan)圍內的(de)下(xia)限溫(wen)度(du)進行(xing)。由于此合金固溶態也(ye)具(ju)有良好的(de)冷(leng)(leng)(leng)塑(su)性，故(gu)也(ye)極易冷(leng)(leng)(leng)加工(gong)。但(dan)無論是(shi)熱加工(gong)還是(shi)冷(leng)(leng)(leng)加工(gong)材(cai)，在(zai)時(shi)效前均需(xu)先進行(xing)固溶處(chu)理。
五、熱處理工藝
除有特(te)殊(shu)要求外，00Mo26Ni60Cr8Fe2Co2 合金均需進行最終熱(re)處(chu)理。熱(re)處(chu)理工藝(yi)為925~1120℃加熱(re)保溫(wen)后(hou)空(kong)冷(leng)(leng)或水冷(leng)(leng)（高(gao)截面尺(chi)寸者）。此合金固溶處(chu)理后(hou)的時效溫(wen)度為650℃x24~48小時保溫(wen)后(hou)空(kong)冷(leng)(leng)。
六、焊接性能
00Mo26Ni60Cr8Fe2Co2合金具有良(liang)好的(de)焊(han)(han)(han)(han)(han)接(jie)性(xing)(xing)能，合金在固(gu)溶(rong)狀態(tai)下可采(cai)用(yong)GTAW和GMAW工藝進行焊(han)(han)(han)(han)(han)接(jie)，建議采(cai)用(yong)化(hua)學成分匹配的(de)焊(han)(han)(han)(han)(han)絲。由于(yu)埋弧(hu)焊(han)(han)(han)(han)(han)和氧（乙）炔焊(han)(han)(han)(han)(han)熱輸(shu)入高，不推(tui)薦(jian)用(yong)于(yu)焊(han)(han)(han)(han)(han)接(jie)此合金。焊(han)(han)(han)(han)(han)接(jie)時(shi)層間溫度要≤95℃.由于(yu)00Mo26Ni60Cr8Fe2Co2合金一般(ban)系在固(gu)溶(rong)十時(shi)效態(tai)使用(yong)，建議焊(han)(han)(han)(han)(han)后時(shi)效前要進行固(gu)溶(rong)處理，以獲得良(liang)好的(de)焊(han)(han)(han)(han)(han)接(jie)接(jie)頭和母材整體的(de)性(xing)(xing)能。
七、物理(li)性能

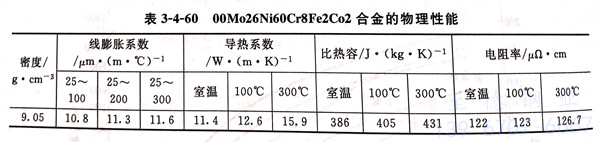

00Mo26Ni60Cr8Fe2Co2 合金的物理性能見(jian)表 3-4-60。
八、應用
00Mo26Ni60Cr8Fe2Co2 (Haynes 242)合金(jin)(jin)作為高(gao)(gao)溫（耐(nai)熱）合金(jin)(jin)使(shi)用經(jing)固溶(rong)＋時效(xiao)處理后可用于航空和(he)航天工業中(zhong)，若作為耐(nai)蝕合金(jin)(jin)使(shi)用則為固溶(rong)處理態(tai)，其(qi)用途基本上與前述00Mo24Ni60Cr8Fe6(Hastelloy B10)合金(jin)(jin)相(xiang)似，可用于耐(nai)氫(qing)氟酸和(he)耐(nai)氟化(hua)物熔鹽的環境中(zhong)。由于此合金(jin)(jin)具有的高(gao)(gao)強(qiang)度，已用于既耐(nai)氟化(hua)物腐蝕又要求(qiu)高(gao)(gao)強(qiang)度的構件，效(xiao)果良(liang)好(hao)。
