香蕉视频app在线观看

0Cr33Ni55Mo8 (Hastelloy G-35)

（ 0Cr33Ni55Mo8） Hastelloy G35 合金與(yu)其他 Hastelloy G合金(jin)系列中的(de)(de)G、G3、G30相(xiang)比(bi)，0Cr33Ni55Mo8(G35)合金(jin)中不(bu)含銅(tong)但(dan)含鉻、鎳(nie)量(liang)(liang)最高(gao)，鐵量(liang)(liang)最低，而含碳(tan)量(liang)(liang)上限又較高(gao)（≤0.05%).開發此合金(jin)的(de)(de)主要目的(de)(de)是為滿足在濕(shi)(shi)法磷(lin)酸生產中非(fei)常(chang)苛(ke)刻的(de)(de)腐(fu)蝕(shi)(shi)環境中使用(yong)的(de)(de)蒸發器等裝置(zhi)的(de)(de)需求。與(yu)傳統(tong)用(yong)于濕(shi)(shi)法磷(lin)酸中的(de)(de)高(gao)鉻不(bu)銹鋼和一些鐵鎳(nie)基耐蝕(shi)(shi)合金(jin)相(xiang)比(bi)，0Cr33Ni55Mo8合金(jin)不(bu)僅耐蝕(shi)(shi)性(xing)(xing)優異，而且對氯化物應力腐(fu)蝕(shi)(shi)的(de)(de)敏(min)感性(xing)(xing)也(ye)較低，同時(shi)耐點蝕(shi)(shi)、耐縫隙腐(fu)蝕(shi)(shi)的(de)(de)性(xing)(xing)能也(ye)優良。

一、化學(xue)成分和組織特(te)點

 （ 0Cr33Ni55Mo8） Hastelloy G35 合金(jin)的(de)典型化學成分見(jian)表3-5-88，此合金(jin)的(de)組(zu)織特點(dian)尚未見(jian)具體報道(dao)。

二(er)、耐腐蝕(shi)性能

 1. 全面腐蝕

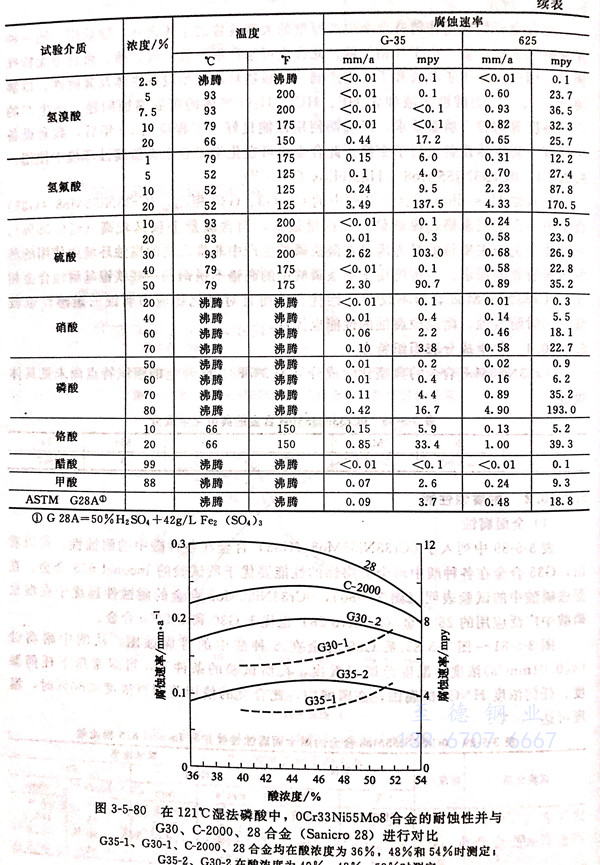

  表3-5-89中列人了0Cr33Ni55Mo8(G35)合金(jin)在(zai)各種(zhong)酸(suan)中的(de)(de)(de)耐(nai)蝕(shi)性。可以(yi)看出，G35合金(jin)在(zai)各種(zhong)酸(suan)中耐(nai)全面腐蝕(shi)的(de)(de)(de)性能要優于所試驗的(de)(de)(de)Inconel 625合金(jin)。在(zai)濕法磷酸(suan)中的(de)(de)(de)試驗表明(ming)（圖3-5-80)，0Cr33Ni55Mo8合金(jin)的(de)(de)(de)耐(nai)蝕(shi)性遠優于在(zai)濕法磷酸(suan)中廣泛應(ying)用的(de)(de)(de)28合金(jin)（Sanicro 28)也(ye)優于G30和(he)C-2000合金(jin)。

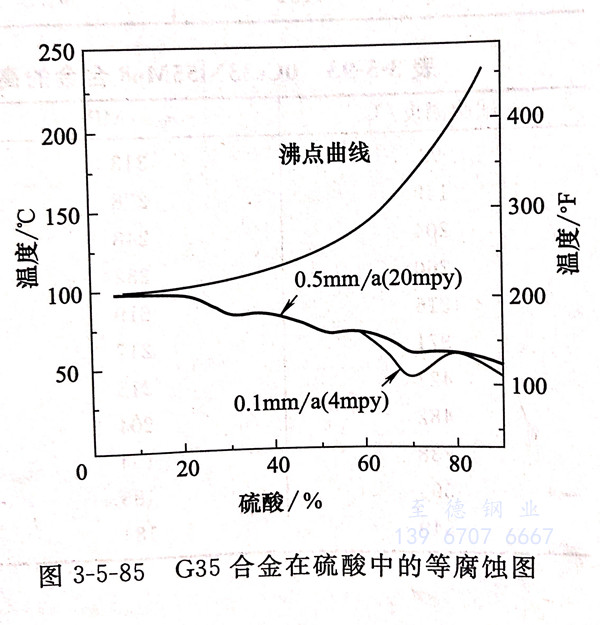

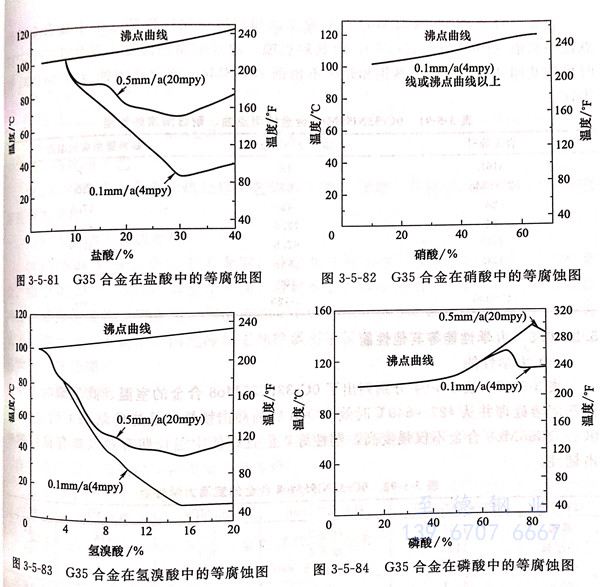

  圖3-5-81~圖3-5-85系 G35 合金在5種酸中的等腐蝕圖。從圖中耐腐蝕（＜0.01mm/a)濃度、溫度范圍可看出，在所試驗的條件下，可耐常壓下任何溫度、任何濃度 HNO₃ 的腐蝕，在磷酸中，此合金的使用范圍當濃度＜60%時，溫度可達 110℃。

 2. 局部腐(fu)蝕

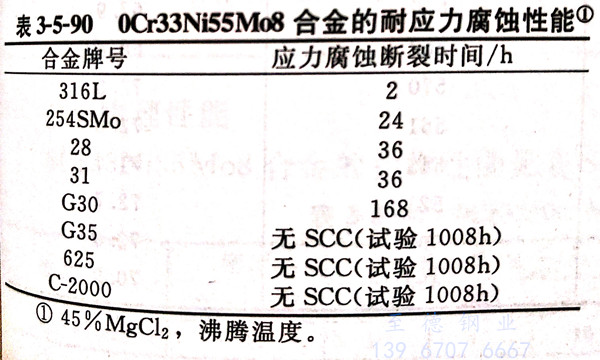

  0Cr33Ni55Mo8合金的耐氯化物（45%MgCl₂,沸騰溫度）應力腐蝕性能良好，優于 G30 合金 和 316L不銹鋼以及超級奧氏體不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等（見表3-5-90)。

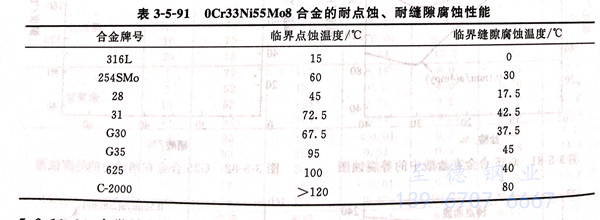

  表3-5-91系0Cr33Ni55Mo8合(he)金耐(nai)點蝕(shi)和(he)耐(nai)縫(feng)隙(xi)腐蝕(shi)性能。由于此合(he)金的耐(nai)點蝕(shi)當量值（PRE值）高達59，故(gu)其耐(nai)點蝕(shi)、耐(nai)縫(feng)隙(xi)腐蝕(shi)溫度不僅優于G30合(he)金，同時(shi)也較(jiao)共(gong)同試驗的316不銹(xiu)鋼和(he)超級(ji)不銹(xiu)鋼254 SMo、鐵鎳基耐(nai)蝕(shi)合(he)金28、31等為佳(jia)。

三、力學性能

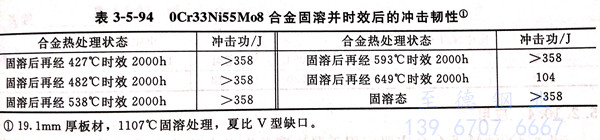

  表(biao)(biao)3-5-92~表(biao)(biao)3-5-94分別列(lie)出了0Cr33Ni55Mo8合金的室(shi)溫、高溫瞬時力(li)學性能和固溶處(chu)理(li)并從427~649℃時效2000h后的沖擊韌性。從這些結果可明顯看出，0Cr33Ni55Mo8合金不僅(jin)強度高，塑(su)性好，而且即使中溫長期(qi)時效也具有良(liang)好的沖擊韌性。

四、熱處理(li)工藝

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金(jin)的(de)熱處理(li)工(gong)藝(yi)約為(wei)1210℃加熱，保(bao)溫后快冷。此合金(jin)系固溶處理(li)態(tai)使用(yong)。

五(wu)、冷熱(re)加工和成型性

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)(he)(he)金(jin)(jin)由(you)于(yu)不(bu)含銅，故熱加(jia)工(gong)性(xing)會(hui)優于(yu)含銅的(de)G、G3、G30合(he)(he)(he)金(jin)(jin)。由(you)于(yu)0Cr33Ni55Mo8合(he)(he)(he)金(jin)(jin)塑性(xing)高，故易冷加(jia)工(gong)和(he)冷成(cheng)型，而合(he)(he)(he)金(jin)(jin)冷成(cheng)型常常是此(ci)合(he)(he)(he)金(jin)(jin)最為(wei)優選的(de)成(cheng)型工(gong)藝。但(dan)由(you)于(yu)0Cr33Ni55Mo8合(he)(he)(he)金(jin)(jin)的(de)強度和(he)加(jia)工(gong)硬化傾向遠高于(yu)鉻鎳奧氏體不(bu)銹鋼，因此(ci)冷加(jia)工(gong)和(he)冷成(cheng)型不(bu)僅需更(geng)大外(wai)力(li)，而且必須及時進行消除應力(li)熱處理。

六(liu)、焊接性(xing)能(neng)

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的可焊(han)(han)性良(liang)好并與C-276相近。薄板焊(han)(han)接(jie)宜選(xuan)(xuan)用GATW,中厚板焊(han)(han)接(jie)宜選(xuan)(xuan)GMAW。氣體保護(hu)焊(han)(han)優(you)先采(cai)用帶藥皮(pi)的焊(han)(han)條，為了(le)減少熱影(ying)響區二次相的沉淀，最高(gao)層間溫度要低于(yu)93℃。

   由于合(he)金冷加(jia)工件(jian)的直接(jie)焊接(jie)會帶來(lai)諸(zhu)多問題，因此，合(he)金件(jian)冷加(jia)工后必須先進(jin)行(xing)固溶處理，然后才能進(jin)行(xing)焊接(jie)。

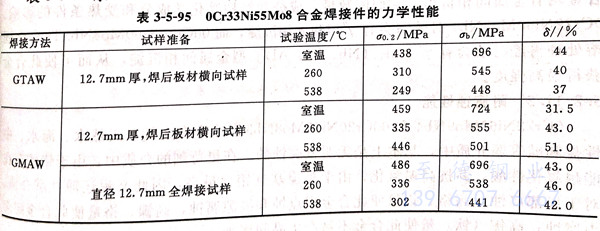

  表3-5-95系 0Cr38Ni55Mo8合金焊接件的力學性能。

七(qi)、物理性能

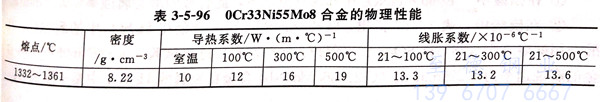

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的物理性能見表 3-5-96。

八、應用

   （ 0Cr33Ni55Mo8） Hastelloy G35 合金主要(yao)應用(yong)于濕(shi)法磷酸(suan)(suan)生產中(zhong)的(de)蒸發器，硝酸(suan)(suan)與(yu)氫氟酸(suan)(suan)溶液的(de)酸(suan)(suan)洗用(yong)容器；化(hua)學工業中(zhong)的(de)硝酸(suan)(suan)和(he)氯化(hua)物(wu)的(de)腐(fu)蝕(shi)環境中(zhong)的(de)設備(bei)和(he)構件；苛性介(jie)質中(zhong)和(he)系統(tong)裝置(zhi)以及(ji)耐高溫（650℃)腐(fu)蝕(shi)的(de)部件等(deng)。
