香蕉视频app在线观看

00Mo28Ni68Fe2（Hastelloy B-2）

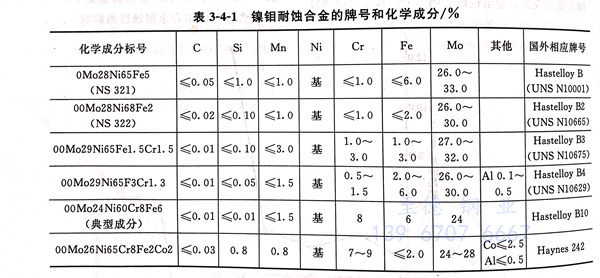

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金的化(hua)學成分見表3-4-1。

一、組織特點

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金(jin)主要是(shi)為了(le)防(fang)止0Mo28Ni65Fe 合(he)金(jin)的(de)(de)晶間(jian)腐(fu)(fu)蝕(shi)(shi)和刀口(kou)腐(fu)(fu)蝕(shi)(shi)而發展起來的(de)(de)。從表3-4-1中可知，此合(he)金(jin)與0Mo28Ni65Fe5 合(he)金(jin)的(de)(de)主要區別(bie)是(shi)化學成(cheng)分中碳含量(liang)、硅(gui)含量(liang)低（C≤0.02%,Si≤0.10%),鐵含量(liang)從低于(yu)6%降到低于(yu)2%.由于(yu)碳、硅(gui)、鐵含量(liang)的(de)(de)變(bian)化，雖(sui)然00Mo28Ni68Fe2 合(he)金(jin)的(de)(de)基體組織(zhi)與0Mo28Ni65Fe5 合(he)金(jin)并無差別(bie)，然而在合(he)金(jin)基體上或沿(yan)晶界的(de)(de)析出相(xiang)就有了(le)很大的(de)(de)不(bu)同。最明(ming)顯的(de)(de)特(te)點是(shi)00Mo28Ni68Fe2合(he)金(jin)的(de)(de)金(jin)屬間(jian)相(xiang)和碳化物析出相(xiang)明(ming)顯減少。00Mo28Ni68Fe2 合(he)金(jin)的(de)(de)耐(nai)蝕(shi)(shi)性（包括耐(nai)全面腐(fu)(fu)蝕(shi)(shi)和耐(nai)晶間(jian)腐(fu)(fu)蝕(shi)(shi)）的(de)(de)性能明(ming)顯提高。

二、耐(nai)腐蝕性能(neng)

  1. 全(quan)面腐蝕

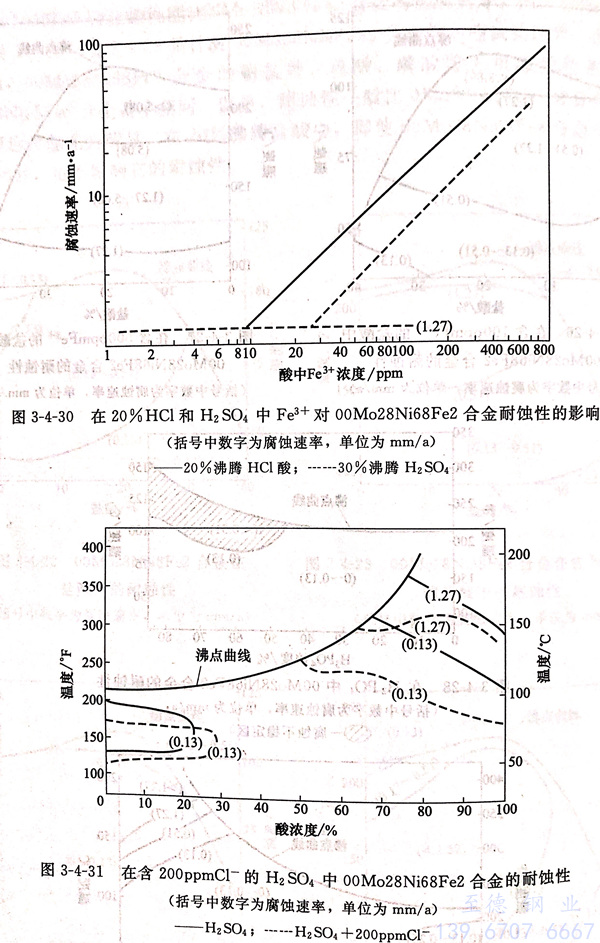

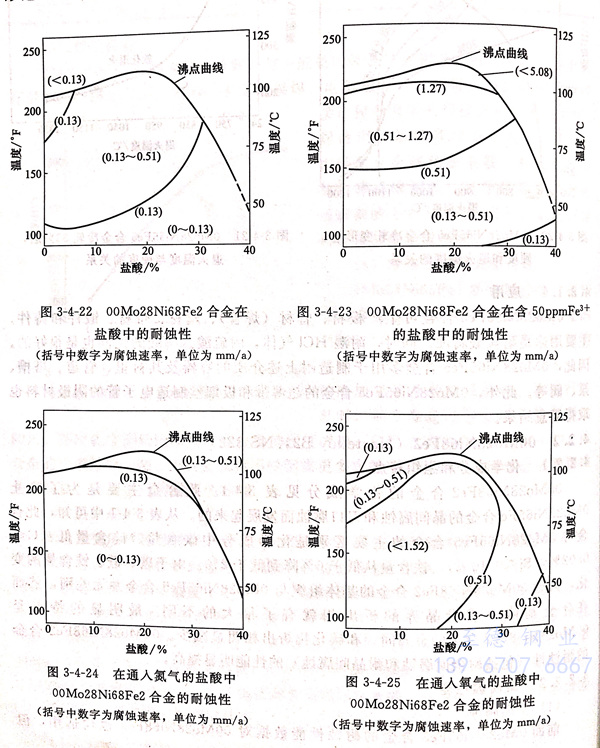

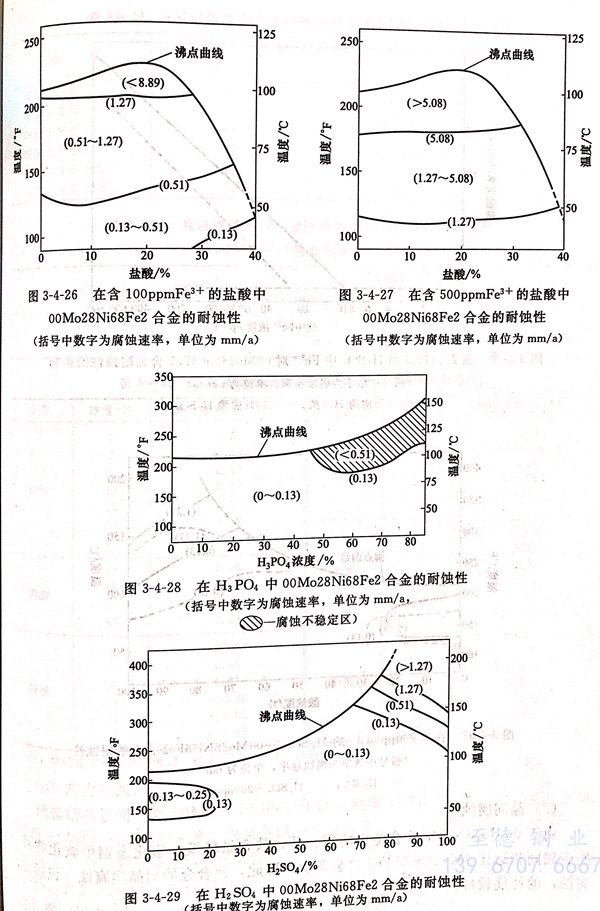

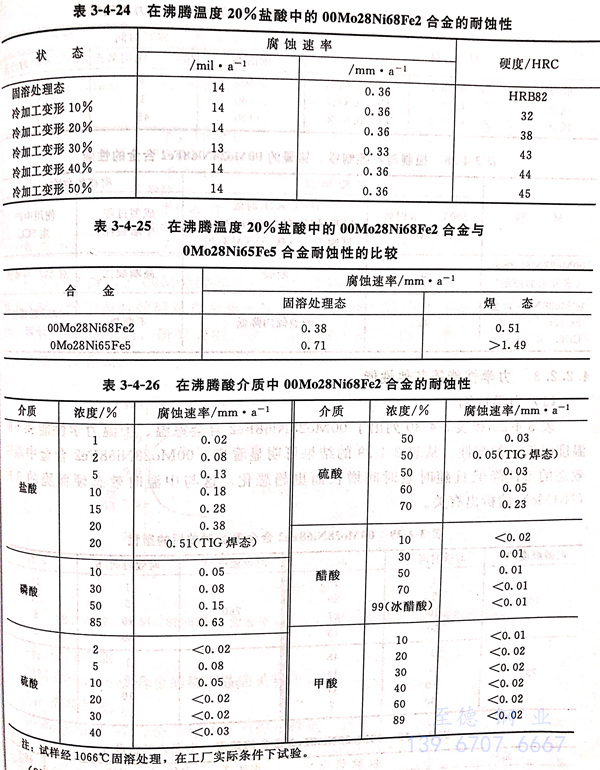

   前(qian)面0Mo28Ni65Fe5 合(he)(he)金(jin)的(de)(de)耐(nai)蝕(shi)(shi)性(xing)能(neng)數(shu)據(ju)對00Mo28Ni68Fe2 也均(jun)適(shi)用，但00Mo28Ni68Fe2 合(he)(he)金(jin)的(de)(de)性(xing)能(neng)比(bi)0Mo28Ni65Fe5合(he)(he)金(jin)的(de)(de)性(xing)能(neng)更好。圖3-4-22~圖3-4-31及表3-4-24~表3-4-26是針對00Mo28Ni68Fe2 合(he)(he)金(jin)的(de)(de)一(yi)些試(shi)驗結果。由這些圖表可知，00Mo28Ni68Fe2 合(he)(he)金(jin)的(de)(de)耐(nai)鹽酸、硫酸、磷酸等無機酸的(de)(de)性(xing)能(neng)特點與0Mo28Ni65Fe5 合(he)(he)金(jin)基本相同。但是，耐(nai)蝕(shi)(shi)性(xing)一(yi)般(ban)比(bi)0Mo28Ni65Fe5合(he)(he)金(jin)要好，特別是焊后性(xing)能(neng)尤為明(ming)顯(xian)。在(zai)20%沸(fei)騰(teng)鹽酸中(zhong)，即使00Mo28Ni68Fe2合(he)(he)金(jin)冷加工變形達(da)50%。也不影響它的(de)(de)耐(nai)蝕(shi)(shi)性(xing)。

 2. 晶間腐(fu)蝕

  由于00Mo28Ni68Fe2 合(he)金中的(de)碳、硅、鐵含量較(jiao)低，敏化(hua)態鋼(gang)中碳化(hua)物(wu)及一些(xie)金屬間(jian)相遠(yuan)比(bi)0Mo28Ni68Fe5合(he)金要少，因此(ci)，此(ci)合(he)金的(de)耐晶間(jian)腐蝕（包括刀口(kou)腐蝕）的(de)性(xing)能較(jiao)好(hao)。

 3. 應(ying)力腐蝕

  試驗結(jie)果(guo)表(biao)明(ming)，當（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合(he)金中殘余Fe≤2%,Cr≤1.0%量過低（或趨于(yu)零時(shi)）與(yu)適量控(kong)(kong)制(zhi)鐵、鉻量的(de)(de)同一合(he)金相(xiang)較，中溫時(shi)效態（相(xiang)當于(yu)熱成(cheng)型(xing)或焊接態）時(shi)，后者(zhe)(zhe)的(de)(de)耐應力(li)腐(fu)蝕性能要比前者(zhe)(zhe)為好，結(jie)果(guo)見表(biao)3-4-27 和表(biao)3-4-28.表(biao)3-4-28的(de)(de)結(jie)果(guo)還表(biao)明(ming)，鐵、鉻加(jia)以適量控(kong)(kong)制(zhi)的(de)(de)00Mo28Ni68Fe2 塑(su)性（伸長率）和成(cheng)型(xing)性也均優(you)于(yu)鐵、鉻量未加(jia)控(kong)(kong)制(zhi)的(de)(de)合(he)金。

三、力學性能

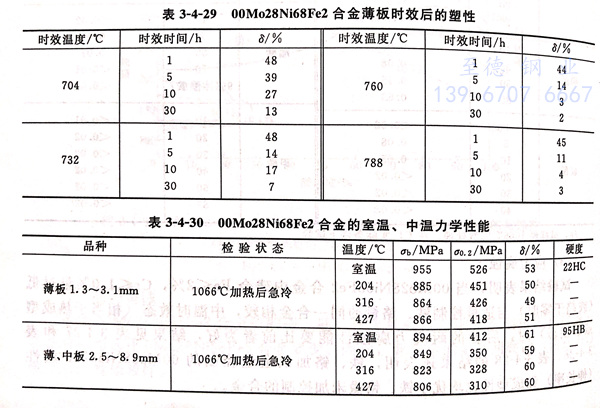

  表3-4-29和表3-4-30列出(chu)了(le)00Mo28Ni68Fe2合金室溫(wen)、中溫(wen)力學性(xing)能和不(bu)同溫(wen)度時(shi)效(xiao)后的塑性(xing)。從(cong)表3-4-29的結果可明顯(xian)看(kan)出(chu)，00Mo28Ni68Fe2 合金中溫(wen)時(shi)效(xiao)態(tai)的塑性(xing)降低且(qie)隨(sui)時(shi)效(xiao)時(shi)間增長而更趨(qu)惡化。這與中溫(wen)時(shi)效(xiao)態(tai)硬而脆(cui)的β相(xiang)（Ni4Mo)的析出(chu)有關。

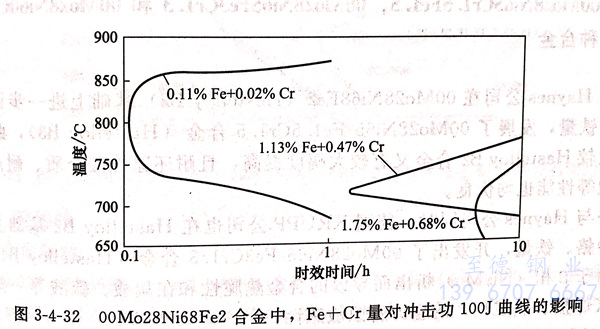

  圖3-4-32指出了(le)00Mo28Ni68Fe2合(he)(he)金(jin)在標準成分范圍內(nei)，合(he)(he)金(jin)中的(de)Fe+Cr量不(bu)同(tong)時，經中溫(wen)時效后(hou)對(dui)合(he)(he)金(jin)韌(ren)性的(de)影響。顯(xian)然，Fe+Cr量提高可將沖擊功為100J的(de)曲線向右移動，研(yan)究表明(ming)，這(zhe)與合(he)(he)金(jin)中的(de)鐵可抑制β脆性相的(de)析(xi)出，而鉻也有(you)類似作用有(you)關。

四(si)、物理(li)性能

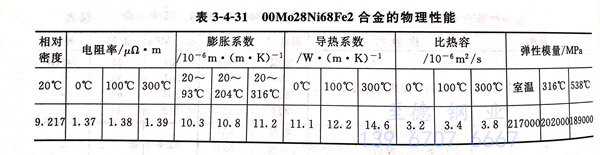

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金的(de)物理性能見(jian)表3-4-31。

五、焊接性(xing)能

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金(jin)(jin)具有良(liang)好(hao)的焊接性(xing)能，且由于此(ci)合(he)金(jin)(jin)中(zhong)碳(tan)、硅(gui)、鐵(tie)含(han)量(liang)均低，因(yin)而焊后耐晶(jing)間腐(fu)蝕(shi)(shi)、刀口腐(fu)蝕(shi)(shi)性(xing)能較0Mo28Ni65Fe5為佳。當合(he)金(jin)(jin)中(zhong)鐵(tie)、鉻(ge)量(liang)加(jia)以適量(liang)控制時，00Mo28Ni68Fe2合(he)金(jin)(jin)的塑(su)、韌(ren)性(xing)，耐蝕(shi)(shi)性(xing)，焊接性(xing)會更加(jia)改善。因(yin)此(ci)，00Mo28Ni68Fe2 合(he)金(jin)(jin)一(yi)般焊后不需(xu)再經(jing)熱處理。此(ci)合(he)金(jin)(jin)較0Mo28Ni65Fe5 合(he)金(jin)(jin)更適用(yong)于制造(zao)焊接設備和部件。

六、冷、熱加工及成型性能

  基(ji)本(ben)與(yu)0Mo28Ni65Fe5合金類似。但是，當對(dui)00Mo28Ni68Fe2 合金中的鐵(tie)、鉻量加(jia)(jia)以適(shi)當控制時，其加(jia)(jia)工性，特(te)別是熱成(cheng)型(xing)性會有顯(xian)著改善。

七、熱(re)處理工(gong)藝

  此合金除(chu)(chu)特殊說明的用(yong)途外(wai)，都需經(jing)1066℃固溶處(chu)理后(hou)使用(yong)。除(chu)(chu)合金中Fe+Cr量(liang)加以控制(zhi)者外(wai)，一般不(bu)允(yun)許在538~816℃間(jian)長期停留和使用(yong)。

八、應用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金可生產板(ban)材、管材（焊(han)管）、棒材、絲材、帶材和鍛件。主(zhu)要用于耐鹽(yan)酸(suan)(suan)、硫酸(suan)(suan)、磷酸(suan)(suan)和甲酸(suan)(suan)等(deng)的管道、容器及其襯(chen)里(li)、反(fan)應(ying)塔和襯(chen)里(li)、泵和閥件等(deng)。對于要求焊(han)接(jie)的條件，最好選(xuan)擇 00Mo28Ni68Fe2 而不要選(xuan)用0Mo28Ni65Fe5合金。
