香蕉视频app在线观看

哈氏合金|Hastelloy

哈(ha)氏(shi)(shi)合金(jin)(jin)是一種鎳基耐腐(fu)蝕(shi)合金(jin)(jin),主(zhu)要(yao)分成鎳-鉻合金(jin)(jin)與鎳鉻鉬合金(jin)(jin)兩(liang)大(da)類。哈(ha)氏(shi)(shi)合金(jin)(jin)具(ju)有良好的(de)抗(kang)腐(fu)蝕(shi)性和熱(re)穩定性,多用于航空事業,化學領域等。哈(ha)氏(shi)(shi)合金(jin)(jin)(Hastelloy alloy)就是美國哈(ha)氏(shi)(shi)合金(jin)(jin)國際公司所生產的(de)鎳基耐蝕(shi)合金(jin)(jin)的(de)商業牌號的(de)統稱。

產品分類 / 用途

00Cr30Ni43Mo5.5W2.5Cu2Nb Hastelloy G-30


(00Cr30Ni43Mo5.5W2.5Cu2Nb)、Hastelloy G30 合金 系在(00Cr22Ni48Mo7Cu2Nb)、Hastelloy G3 合金的基礎上提高鉻量到30%并降鉬和加入適量鎢而發展起來的。由于鉻量高,此合金的主要耐蝕特點是耐含Cl-、F-的磷酸的性能顯著優于00Cr22Ni48Mo7Cu2Nb合金。在硝酸+氫氟酸,硫酸+氫氟酸中也具有優良的耐蝕性。此合金可用于濕法磷酸工業生產中的蒸發器以及酸洗不銹鋼的HNO3+HF的混酸用設備和構件。此合金也可用于核燃料生產中的耐蝕裝置。


一、化(hua)學成分(fen)和組(zu)織特點

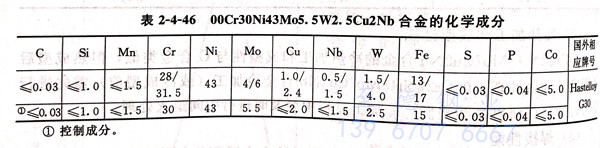

  (00Cr30Ni43Mo5.5W2.5Cu2Nb)、Hastelloy G30 合金的(de)化學(xue)成分見表2-4-46。可以明顯看(kan)出(chu),此合金碳量低(≤0.03%)并含約1%Nb,因此,此合金鉻(ge)碳化物(wu)析出(chu)很少。由(you)于鉻(ge)量高,此合金中溫敏化(例如(ru)871℃長期(qi)停留)就有σ相(xiang)沉淀(dian),但(dan)由(you)于合金中的(de)鉻(ge)量雖(sui)高,但(dan)鉬、鎢(wu)量相(xiang)對較低,因此,此合金的(de)熱(re)穩定性尚(shang)好(hao)。


表 4-46.jpg


二、耐腐(fu)蝕性能


  1. 全面腐蝕

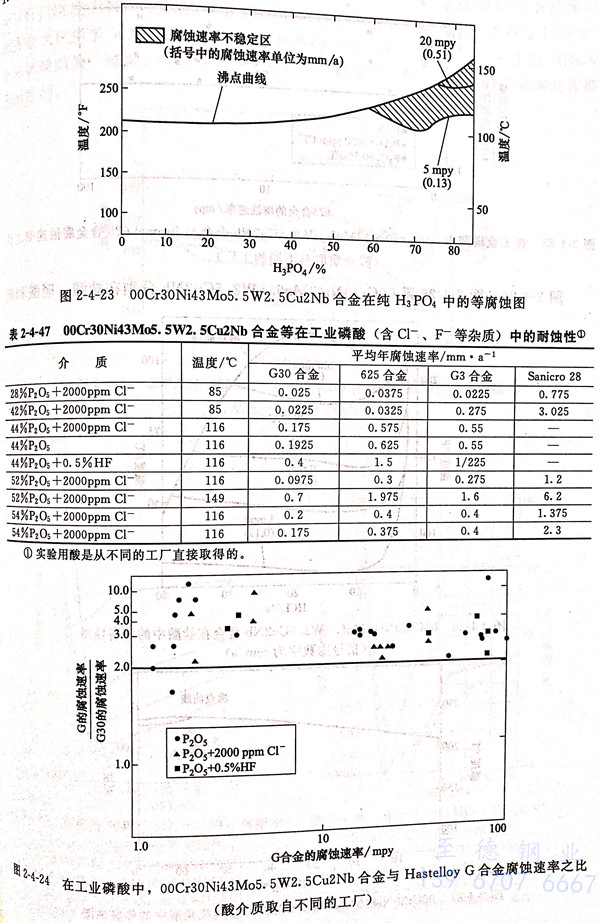

  研制 00C30N43Mo5.5W2.5Cu2Nb合金的主要目的是提高合金在含Cl-、F-的磷酸中的耐蝕性,以適應磷肥生產的需求。圖2-4-23系此合金在純磷酸中的等腐蝕圖,圖2-4-44和表2-4-47系此合金在工業酸中的耐蝕性并與已知的耐工業磷酸(即含Cl-、F-的磷酸)較好的三種合金(Hesteloy G3、Senicro-28 和lnconel 625)的比。圖2-42-4和圖2-4-25則00Cr30Ni43Mo5.5W2.5Cu2Nb合金在工業磷酸中的腐蝕速率與 Hastelloy G3 和 Inconel 625腐蝕速率之比。從表2-4-47 中結果可知,在所試驗條件下,00Cr30Ni43Mo5.5W2.5Cu2Nb合金的耐蝕性顯著優于Hastelloy G、G3及 Inconel 625合金;從圖2-4-24 可看出,在所試驗條件下,Hastelloy G合金的腐蝕速率為00Cr30Ni43Mo5.5W2.5Cu2Nb 的2倍以上,最高可達10倍;而從圖2-4-25中可知,Inconel 625的腐蝕速率則為00Cr30Ni43Mo5.5W2.5Cu2Nb合金的1.5倍以上,最高也可達10倍。



圖 4-24.jpg

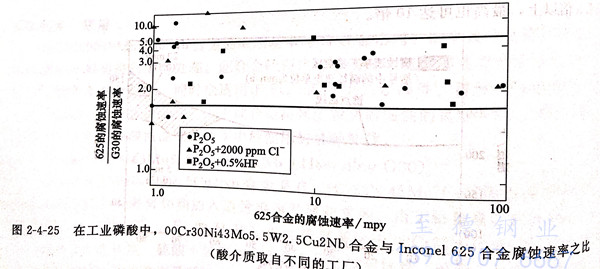

圖 4-25.jpg

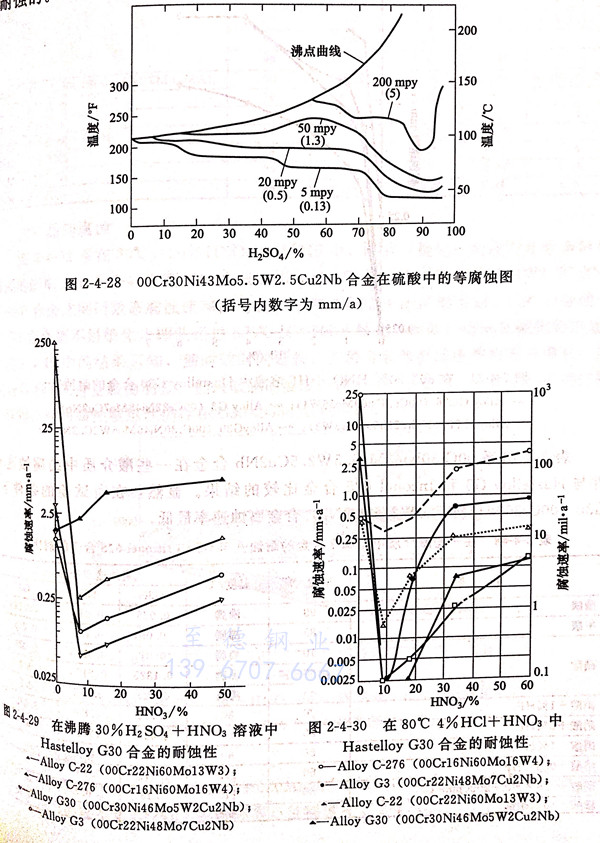

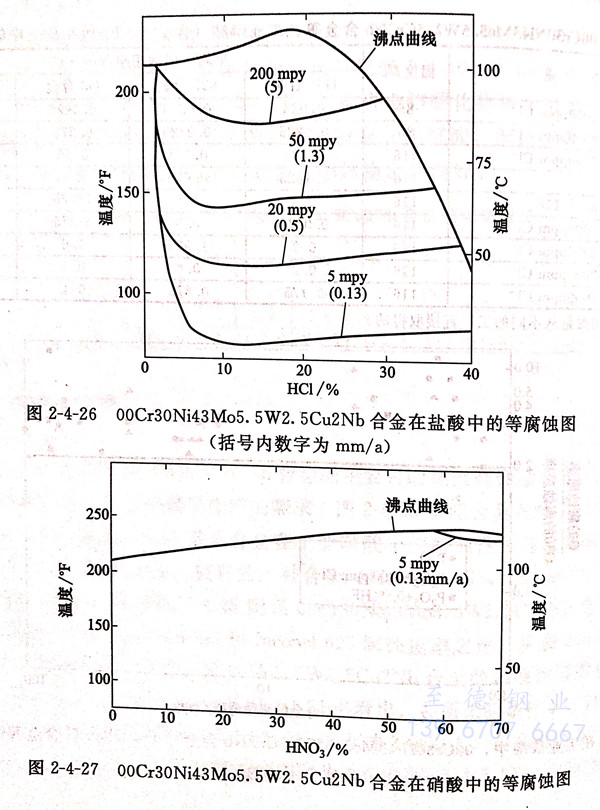

  圖 2-4-26~圖2-4-28 系 00Cr30Ni43Mo5.5W2.5Cu2Nb 合金分別在鹽酸、硝酸、和硫酸中的等腐蝕圖。顯然,00Cr30Ni43Mo5.5W2.5Cu2Nb 合金可耐常壓下任何溫度、任何濃度HNO3 的腐蝕(圖2-4-26),而在鹽酸中,當酸的濃度超過10%后,此合金也僅用于50℃以下才屬于耐蝕的范圍(圖2-4-27).圖2-4-28系在硫酸中的試驗結果,可見,G30合金在溫度≤50℃條件下,對于各種濃度的硫酸而言都是耐蝕的。


圖 4-27.jpg

圖 4-28.jpg

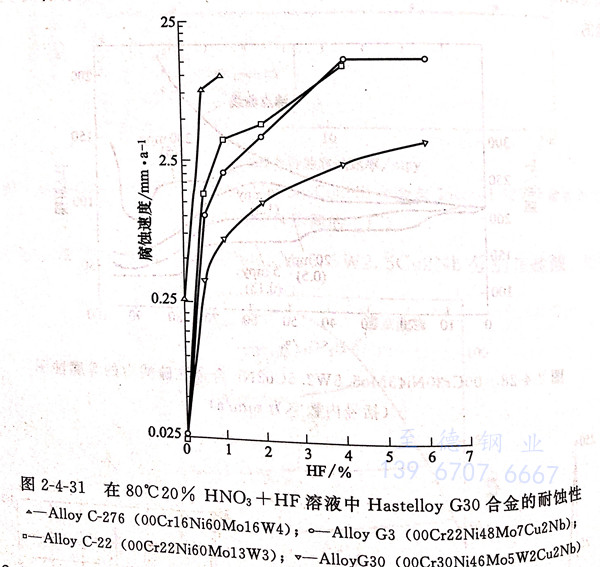

  在腐蝕性極強的HNO3+H2SO4、HNO3+HCl、HNO3+HF等混酸介質中,Hastelloy G,G3,G30 等合金的耐蝕性見圖24-20~圖2-4-31。顯然 G30 的耐蝕性既優于Hastelloy G3 又優于 Hastelloy  C-276 和 Hastelloy C-22 等鎳基耐蝕合金,00Cr30Ni46Mo5W2Cu2Nb在濕法磷酸和磷復肥生產中將是一種最理想的耐蝕結構材料。


圖 4-31.jpg

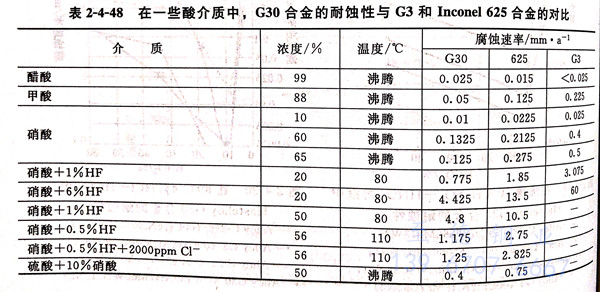

  表2-4-48系 00Cr30Ni43Mo5.5W2.5Cu2Nb 合(he)金(jin)在(zai)(zai)一些(xie)酸(suan)介質申的(de)(de)腐蝕(shi)速率,并與 Hastelloy G3 和 Inconel 625 合(he)金(jin)比較的(de)(de)結果(guo)。顯然,在(zai)(zai)所試驗的(de)(de)條件G30 (00Cr30Ni43Mo5.5W2.5Cu2Nb)合(he)金(jin)腐蝕(shi)速率最低(di)。

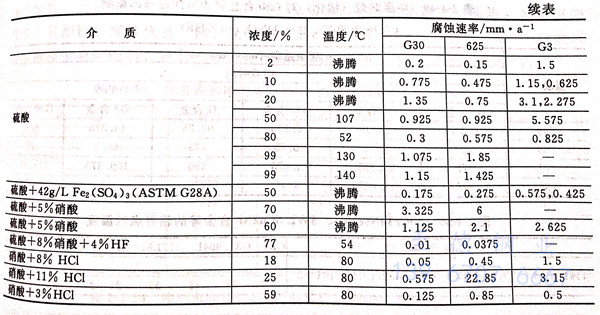

表 4-48.jpg

表 4-48.1.jpg


  2. 晶間腐蝕

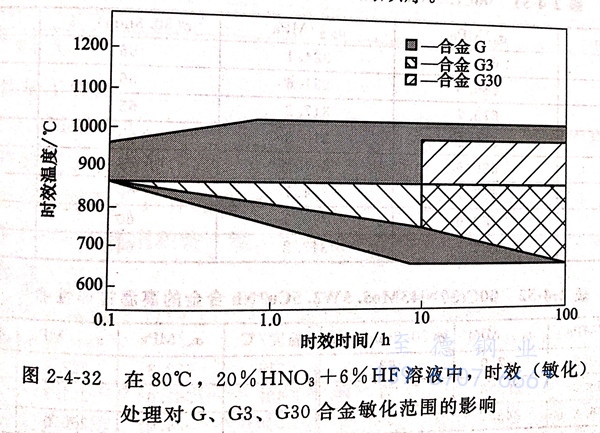

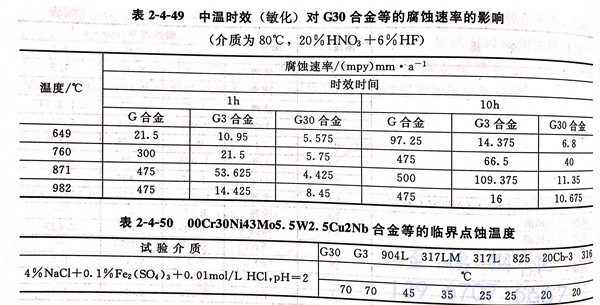

  圖(tu)(tu)2-4-32系在80℃,20%HNO3+6%HF中,時(shi)效(xiao)(敏(min)化(hua))處理(li)對此合金(jin)敏(min)化(hua)范圍(wei)的(de)(de)(de)影響。而表2-4-49則(ze)指出了Hastelloy G、G3和00Cr30Ni43Mo5.5W2.5Cu2Nb(G30)合金(jin)之(zhi)間時(shi)效(xiao)態腐蝕(shi)速率(lv)的(de)(de)(de)對比。從(cong)圖(tu)(tu)2-4-32中的(de)(de)(de)結(jie)果(guo)可(ke)知(zhi),G30合金(jin)較G和G3合金(jin)更不(bu)易敏(min)化(hua),即(ji)使經(jing)過870℃(<10h)敏(min)化(hua)(時(shi)效(xiao))仍未(wei)見敏(min)化(hua)的(de)(de)(de)出現。從(cong)表2-4-49中的(de)(de)(de)結(jie)果(guo)可(ke)知(zhi),隨時(shi)效(xiao)時(shi)間延長,三(san)種合金(jin)的(de)(de)(de)腐蝕(shi)速率(lv)均有所增長,特別是G和G3合金(jin)最為明顯;但最敏(min)感(gan)(gan)的(de)(de)(de)溫度三(san)種合金(jin)并不(bu)相同(tong)。從(cong)表2-4-49的(de)(de)(de)結(jie)果(guo)同(tong)樣(yang)得出晶間腐蝕(shi)敏(min)感(gan)(gan)性仍存(cun)在G30<G3<G的(de)(de)(de)順序。


圖 4-32.jpg


  3. 點腐蝕


  在4%NaCl+0.1%Fe2(SO4)3+0.01mol/L HCl,pH為2的溶液中進行點蝕試驗,每個溫度下試驗24小時,測得臨界點蝕溫度見表2-4-50。


表 4-49.jpg


  根據表2-4-50的結果,在50℃的4%NaCl+0.1%Fe2(SO4)3+0.01mol/L HCI溶液全浸48小時后觀察,所試驗的G30、825、20Cb-3 和 316 不銹鋼四種材料中,只有00Cr30N43M05.5W2.5Cu2Nb(G30)未見點蝕,且G30合金的臨界點蝕溫度可高達70℃。


三、力學性能

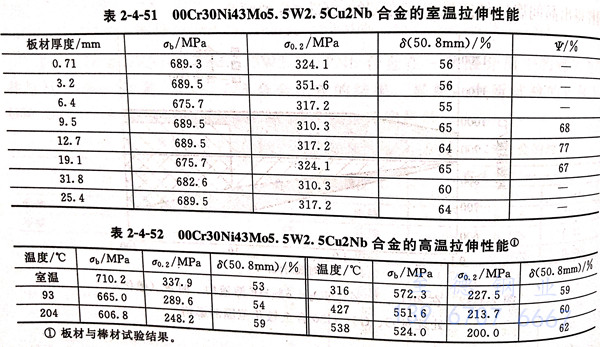

  00Cr30Ni43Mo5.5W2.5Cu2Nb 合金的室溫和高溫拉伸(shen)性能見表2-4-51和表2-4-52。


表 4-51.jpg

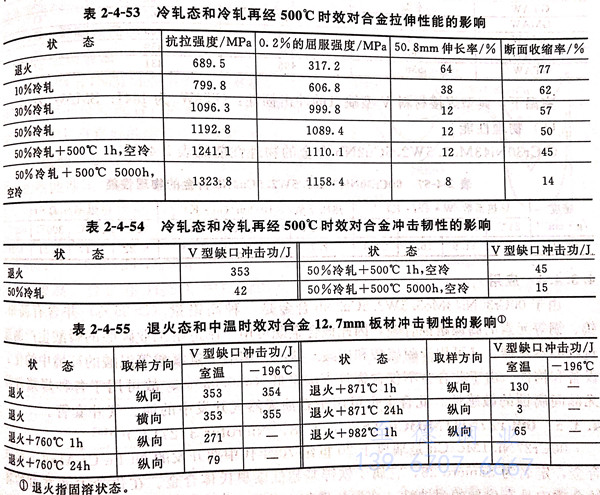

  表(biao)2-4-53和(he)表(biao)2-4-54系合金不同變形量的(de)冷軋(ya)(ya)態和(he)冷軋(ya)(ya)并時(shi)效態的(de)拉(la)伸(shen)性(xing)(xing)能和(he)沖(chong)擊韌(ren)性(xing)(xing),而表(biao)2-4-55則系此合金退(tui)火(固(gu)(gu)濟)和(he)過(固(gu)(gu)溶)十時(shi)裝態的(de)沖(chong)擊韌(ren)性(xing)(xing)。可以看出,00Cr30Ni43Mo5.5W2.5Cu2Nb 合金退(tui)火(固(gu)(gu)溶)態不僅強度高(gao),且塑性(xing)(xing)、韌(ren)性(xing)(xing)優良(橫、縱向韌(ren)性(xing)(xing)無差別(bie)),但經(jing)冷軋(ya)(ya)、冷軋(ya)(ya)+500℃時(shi)效或固(gu)(gu)溶再經(jing)中溫時(shi)效后,此合金在強度提高(gao)的(de)同時(shi),塑、韌(ren)性(xing)(xing)均有較明(ming)顯下降。


表 4-53.jpg



四(si)、冷熱加工性(xing)能


  00Cr30Ni43Mo5.5W2.5Cu2Nb合金可進行(xing)熱(re)加(jia)工和熱(re)成型,但熱(re)加(jia)工和熱(re)成型構件在(zai)最(zui)終裝(zhuang)配、安裝(zhuang)使用(yong)前,必須(xu)先進行(xing)固(gu)溶處理。


  由于此合金(jin)室(shi)溫下(xia)所具有(you)的高塑、韌性,故冷(leng)加(jia)工性、冷(leng)成型性均良好,但由于強度遠高于Cr-Ni不銹鋼和鉻(ge)、鉬、鎢量低(di)的鐵鎳基(ji)合金(jin),故冷(leng)加(jia)工需(xu)更大(da)外(wai)力。


五、熱(re)處理工(gong)藝(yi)


  此合(he)金固(gu)溶處理溫度為(wei)約1177℃,隨后水淬(cui)或快速(su)冷(leng)卻。


六、焊接性能


  00Cr30Ni43Mo5.5W2.5Cu2Nb合金焊(han)(han)接(jie)性良好(hao),可采用(yong)GTAW、GMAW和焊(han)(han)條(tiao)電弧焊(han)(han)等工(gong)藝焊(han)(han)接(jie),由于埋弧焊(han)(han)的高熱輸人(ren)且冷卻緩慢故不推薦(jian)用(yong)于焊(han)(han)接(jie)此合金。建議采用(yong)G30焊(han)(han)絲(ERNiCrMo-11、UNS N06030)進行GMAW和GTAW 工(gong)藝的焊(han)(han)接(jie):用(yong)G30合金的焊(han)(han)條(tiao)(ENICrMo-11,UNS W86030)進行焊(han)(han)條(tiao)電弧焊(han)(han)。

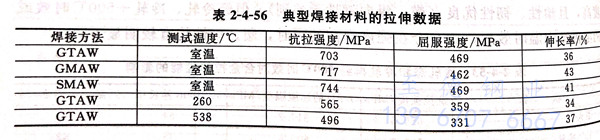

  表 2-4-56 列出了典型焊(han)接材(cai)料(liao)的(de)拉伸(shen)性能。


表 4-56.jpg


  室溫下,典(dian)型焊接(jie)材料(liao)V型缺口的沖擊韌性(xing):GTAW 為 144J ,SMAW 為 61J。


七、物理(li)性(xing)能(neng)

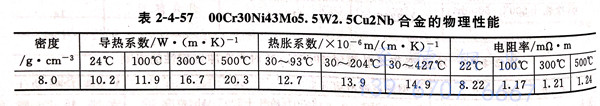

  00Cr30Ni43Mo5.5W2.5Cu2Nb合金的物理性能見表2-4-57。


表 4-57.jpg


八(ba)、應用(yong)


  由(you)于(yu)00Cr30Ni43Mo5.5W2.5Cu2Nb合金(jin)是一種高(gao)鉻量(liang)(>25%)并含(han)有高(gao)鉬(mu)、鎢、銅等元素的(de)高(gao)鎳耐蝕(shi)合金(jin),因此該合金(jin)既可用于(yu)制(zhi)造(zao)耐工業磷酸(suan)(suan)的(de)磷酸(suan)(suan)生(sheng)產制(zhi)造(zao)過程的(de)蒸(zheng)發器,又可用于(yu)耐硫酸(suan)(suan)和(he)硝(xiao)酸(suan)(suan)+鹽酸(suan)(suan),硝(xiao)酸(suan)(suan)+氫氟酸(suan)(suan)等混酸(suan)(suan)的(de)環境中(zhong)的(de)化工設備(bei)和(he)構件。由(you)于(yu)此合金(jin)不僅含(han)鈮且(qie)(qie)含(han)碳量(liang)低(≤0.03%),故(gu)可用于(yu)各種焊(han)接件且(qie)(qie)無晶間腐蝕(shi)的(de)敏感(gan)性。此合金(jin)也可用于(yu)石油天然氣開發中(zhong)的(de)油、氣井(jing)套管(guan)。
