香蕉视频app在线观看

015Cr24Ni22Mo8Mn3CuN、654 SMO、S32654、00Cr24Ni22Mo7Mn3CuN

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼是在(00Cr20Ni18Mo6CuN) 香蕉視頻app在線觀看:254SMO 不(bu)銹鋼(gang)(gang)的(de)基礎上提高(gao)(gao)(gao)(gao)鉻、鎳、鉬含(han)量(liang)二發(fa)展的(de)一種 7Mo型超級奧氏體不(bu)銹鋼(gang)(gang)。654SMO不(bu)銹鋼(gang)(gang)的(de)PRE值（耐點蝕(shi)(shi)當量(liang)值）高(gao)(gao)(gao)(gao)達55.鋼(gang)(gang)中(zhong)(zhong)含(han)氮(dan)(dan)量(liang)可達約0.5%，這(zhe)幾乎是高(gao)(gao)(gao)(gao)鉻（約24%）、低錳（約3%）不(bu)銹鋼(gang)(gang)在常壓下最高(gao)(gao)(gao)(gao)的(de)固(gu)溶(rong)氮(dan)(dan)量(liang)。654SMO 不(bu)銹鋼(gang)(gang)耐各種類型腐(fu)(fu)蝕(shi)(shi)的(de)性能優(you)異，在許多(duo)介(jie)質中(zhong)(zhong)可以代替鐵鎳基，甚至(zhi)鎳基耐蝕(shi)(shi)合(he)金，從而(er)填補了不(bu)銹鋼(gang)(gang)和高(gao)(gao)(gao)(gao)鎳耐蝕(shi)(shi)合(he)金之(zhi)間沒有高(gao)(gao)(gao)(gao)耐點蝕(shi)(shi)、高(gao)(gao)(gao)(gao)耐縫隙腐(fu)(fu)蝕(shi)(shi)不(bu)銹鋼(gang)(gang)的(de)空白。

一、化學成分(fen)和組織特點

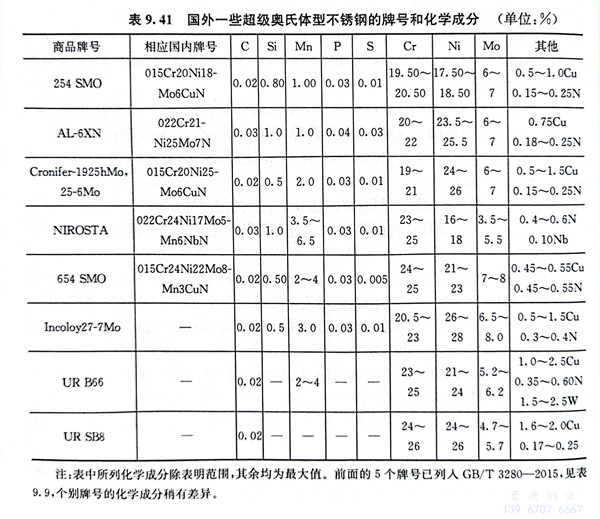

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)是(shi)所謂 7Mo超級(ji)不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)中的(de)主要牌號(hao)之一，從其(qi)化學成(cheng)分(fen)可知，借加入3%錳以(yi)提(ti)高(gao)鋼(gang)(gang)(gang)(gang)中含(han)(han)氮量并(bing)與(yu)高(gao)鉻、鎳、鉬(mu)(mu)相結合使(shi)此(ci)鋼(gang)(gang)(gang)(gang)的(de)PRE值(zhi)(zhi)(zhi)達到(dao)約(yue)55 ，此(ci)值(zhi)(zhi)(zhi)不(bu)(bu)僅(jin)優(you)于所有含(han)(han)鉬(mu)(mu)6%的(de)超級(ji)奧氏體不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)，而且也超過現有超級(ji)鐵素體不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)和超級(ji)雙相不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)。雖然(ran)鋼(gang)(gang)(gang)(gang)的(de)PRE值(zhi)(zhi)(zhi)并(bing)不(bu)(bu)能(neng)完全代替(ti)鋼(gang)(gang)(gang)(gang)的(de)性(xing)能(neng)，但(dan)可以(yi)預期(qi)此(ci)鋼(gang)(gang)(gang)(gang)會(hui)具有較高(gao)的(de)耐(nai)蝕性(xing)，特別(bie)是(shi)耐(nai)點蝕和耐(nai)縫(feng)隙腐蝕等性(xing)能(neng)。在此(ci)鋼(gang)(gang)(gang)(gang)的(de)化學成(cheng)分(fen)中值(zhi)(zhi)(zhi)得注意的(de)是(shi)其(qi)含(han)(han)硫量要求≤0.005%，遠低于其(qi)他錳＞2%的(de)超級(ji)奧氏體不(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)，其(qi)目(mu)的(de)是(shi)防止(zhi)劉華美夾雜物(wu)的(de)形成(cheng)，降低鋼(gang)(gang)(gang)(gang)的(de)耐(nai)蝕性(xing)。

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼固溶態具有單一的奧氏體組織，與 6%Mo 型超級奧氏體不銹鋼相同。由于此鋼屬于 7%Mo 型鋼且鋼中鉻、鉬、氮含量均很高，因此，當熱加工、熱成型和熱處理、焊接等工藝不適當時，更易有金屬間相和Cr₂N等在基體上沉淀，從而損害鋼的各種性能，特別是塑、韌性和耐蝕性。

二、力學性能

  654SMO / S32654不銹鋼(gang)固溶態具(ju)有優良塑(su)、韌性(xing)(xing)和(he)(he)高(gao)于普通奧氏(shi)(shi)體和(he)(he)6%Mo型奧氏(shi)(shi)體不銹鋼(gang)的強度性(xing)(xing)能，其力學性(xing)(xing)能甚至(zhi)可與(yu)一些鎳(nie)基耐(nai)蝕合金相媲美。

三、耐蝕性能(neng)

   1. 全面腐蝕

    654SMO不銹鋼耐蝕性不僅優于304、316、和904L，在 HCl 和 HF 酸中還優于 254SMO 。

   2. 點蝕和縫(feng)隙腐蝕

  654SMO不銹鋼的耐點蝕性能、耐縫隙腐蝕性能不但優于6%Mo型超級奧氏體不銹鋼和（022Cr25Ni7Mo4N）2507 超級雙相不銹鋼，而且優于所試驗的 Inconel 625 和 Hastelloy C-276 等耐蝕合金。

   3. 應力腐蝕

   采用液滴蒸發法進行應力腐蝕試驗，從所取得的結果可以看出，在所試驗的條件下，當外加應力達到 σ0.2時，654 SMO 不銹鋼才有可能產生應力腐蝕斷裂。其他牌號報告254 SMO 不銹鋼和 2507 超級雙相不銹鋼在內的耐應力腐蝕性能均低于 S32654不銹鋼，有些牌號（316 2205）還是遠遠低于 00Cr24Ni22Mo7Mn3CuN。

  4. 實(shi)際(ji)介(jie)質中的(de)耐蝕性

  在造紙廠(chang)紙漿漂(piao)白(bai)工序中，存在著用(yong)氯氣的“C”段和二氧(yang)化(hua)碳的“D”段以及二者(zhe)相(xiang)結合作為(wei)漂(piao)白(bai)化(hua)學劑(ji)的非常苛刻的腐蝕(shi)環境。通過(guo)模擬“C”段介質條件的腐蝕(shi)試驗所取得的結果，可以看出 654 SMO 不銹(xiu)鋼的耐蝕(shi)性明顯優(you)于 254 SMO 和鎳基耐蝕(shi)合金 Inconel 625 和 Hastelloy C-276 。

四、冷熱加(jia)工性能

   654SMO 不(bu)銹鋼是超級奧氏體不(bu)銹鋼中(zhong)合(he)金元素含量最高(gao)的(de)(de)牌號之一(yi)，由于(yu)(yu)鋼中(zhong)的(de)(de)鉻、鉬、氮含量高(gao)，此鋼的(de)(de)熱(re)(re)塑性低，高(gao)溫(wen)強(qiang)度(du)又高(gao)，因而熱(re)(re)加(jia)工性能(neng)相(xiang)對較差，易出(chu)現熱(re)(re)裂紋，特(te)別是邊裂。此鋼的(de)(de)冷加(jia)工和冷成型，優于(yu)(yu)此鋼易于(yu)(yu)冷加(jia)工硬(ying)化，因此一(yi)次冷變形不(bu)宜(yi)(yi)太大，以(yi)≤15%為宜(yi)(yi)。

五、焊接(jie)性能

   S32654 超級不銹鋼焊接(jie)性能尚好，可采(cai)用奧氏體(ti)不銹鋼所采(cai)用的焊接(jie)方(fang)法進行焊接(jie)。手工電弧焊時，推薦采(cai)用P16焊條（P16 含(han)24%鉻，60%鎳，15%鉬）。

六、熱(re)處理工藝

   015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹(xiu)鋼的適宜(yi)熱處理工(gong)藝為 ≥1150℃加熱保(bao)溫后(hou)快冷。

七、材料應用

    015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼具有高強度且塑、韌性優良，在許多強腐蝕性介質中，此鋼的耐全面腐蝕和耐局部腐蝕的性能不僅優于現有的 6%Mo 型超級奧氏體不銹鋼以及超級雙相不銹鋼，而且此鋼的耐局部腐蝕性能還常常近于或優于一些著名的高鉻、鉬鎳基耐蝕合金。 015Cr24Ni22Mo8Mn3CuN 不銹鋼多用于化工、海水、造紙工業和煙氣脫硫（FGD）等煙氣凈化環境中所使用的設備、構件、容器、熱交換器和管線。
