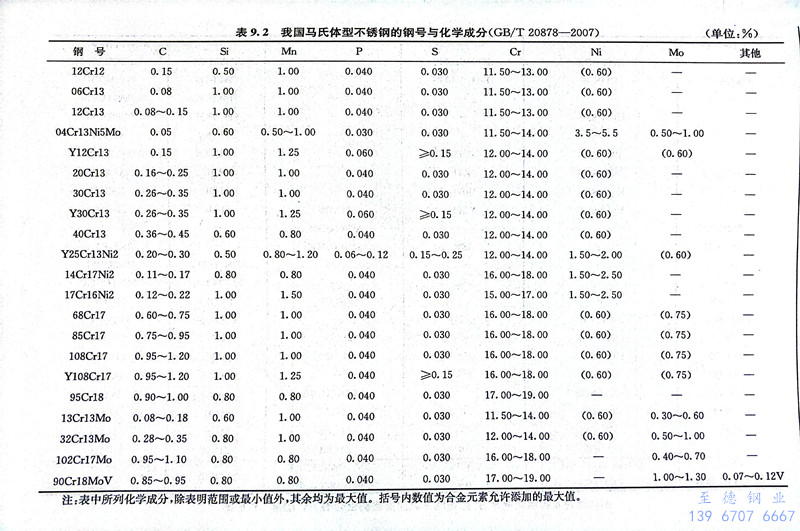

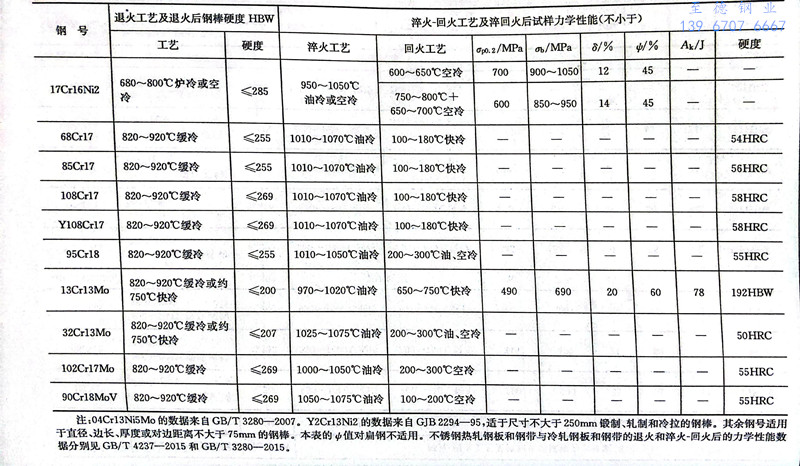

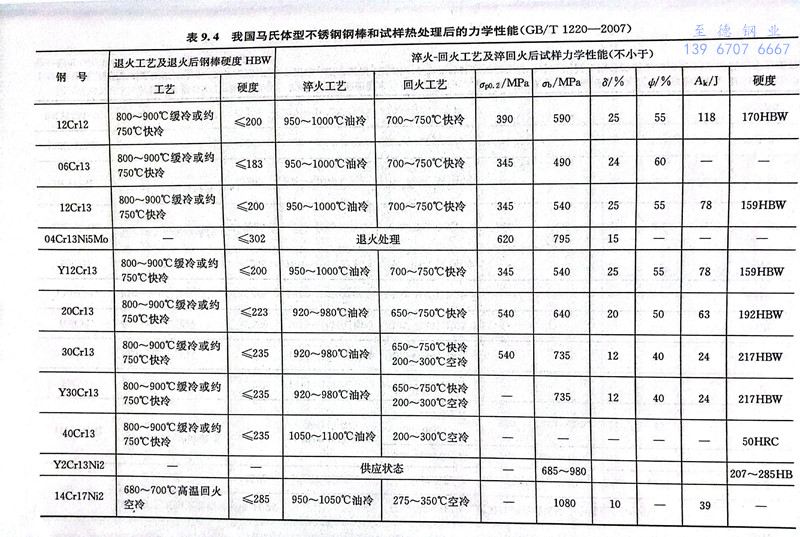

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

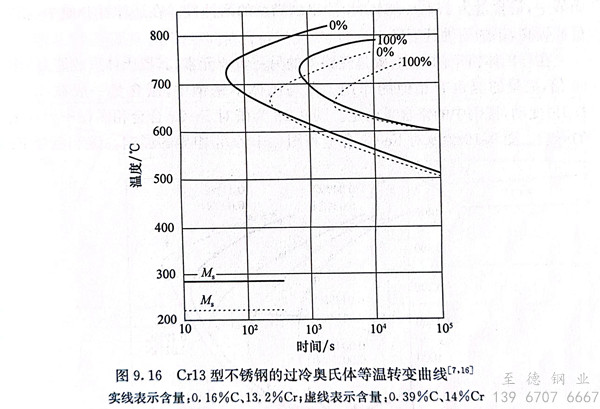

 Cr13型不銹(xiu)鋼因(yin)含有大量鉻元素，過(guo)冷(leng)奧氏體的(de)穩定性較高(gao)（圖9.16），因(yin)此這(zhe)(zhe)類不銹(xiu)鋼高(gao)溫加熱后在(zai)空氣中(zhong)(zhong)冷(leng)卻(que)(que)即可以(yi)獲得馬(ma)氏體組織(zhi)。鍛(duan)后如冷(leng)卻(que)(que)較快（在(zai)空氣中(zhong)(zhong)冷(leng)卻(que)(que)），由于變形的(de)殘(can)余應力及組織(zhi)轉變的(de)共同影響，常會(hui)使鍛(duan)件表面產生裂(lie)紋，這(zhe)(zhe)種開裂(lie)傾(qing)向因(yin)鋼中(zhong)(zhong)碳含量增(zeng)高(gao)而增(zeng)大，因(yin)此對這(zhe)(zhe)類鋼鍛(duan)后應緩慢(man)冷(leng)卻(que)(que)，并(bing)及時地進行軟化處理。
