香蕉视频app在线观看

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹鋼(gang)是(shi)香蕉視頻app在線觀看:馬氏體不銹鋼，其(qi)主要性能類似(si)1Cr13不銹鋼。由于(yu)含碳(tan)量較高，其(qi)強度(du)、硬(ying)度(du)高于(yu)香蕉視頻app在線觀看:1Cr13，而韌性(xing)和耐(nai)蝕性(xing)略(lve)低。熱處理后經拋光，在(zai)弱腐蝕介(jie)質（如鹽水(shui)溶(rong)液、硝(xiao)酸(suan)及某些濃度不高(gao)的(de)有機(ji)酸(suan)食(shi)品生產介(jie)質）中，溫度不高(gao)（大約30℃以下）的(de)條件下，具有良好的(de)耐(nai)蝕性(xing)。在(zai)淡水(shui)、海水(shui)、蒸汽、潮濕大氣條件下亦表現出良好的(de)可用的(de)耐(nai)蝕性(xing)。在(zai)硫酸(suan)、鹽酸(suan)、熱硝(xiao)酸(suan)、熔融(rong)堿等介(jie)質中耐(nai)蝕性(xing)較差。此外，2Cr13、20Cr13、420 香蕉視頻app在線觀看:不銹鋼在700℃以下具(ju)有足夠的(de)強度、熱(re)穩定(ding)性和(he)良好(hao)的(de)減(jian)振性。2Cr13、20Cr13、420 不銹鋼主要用于制造承受高應力負荷的(de)零件，如(ru)汽輪機(ji)葉(xie)片、熱(re)油(you)泵軸和(he)軸套、葉(xie)輪、水(shui)壓(ya)機(ji)閥(fa)片等，亦可用于造紙工業和(he)醫(yi)療器械以及日(ri)用消費領域(yu)的(de)刀具(ju)、餐(can)具(ju)等。

一(yi)、化學成分

 2Cr13、20Cr13、420 不(bu)銹鋼(gang)的化學成分(fen)見表3-19。

二、室溫力學性(xing)能

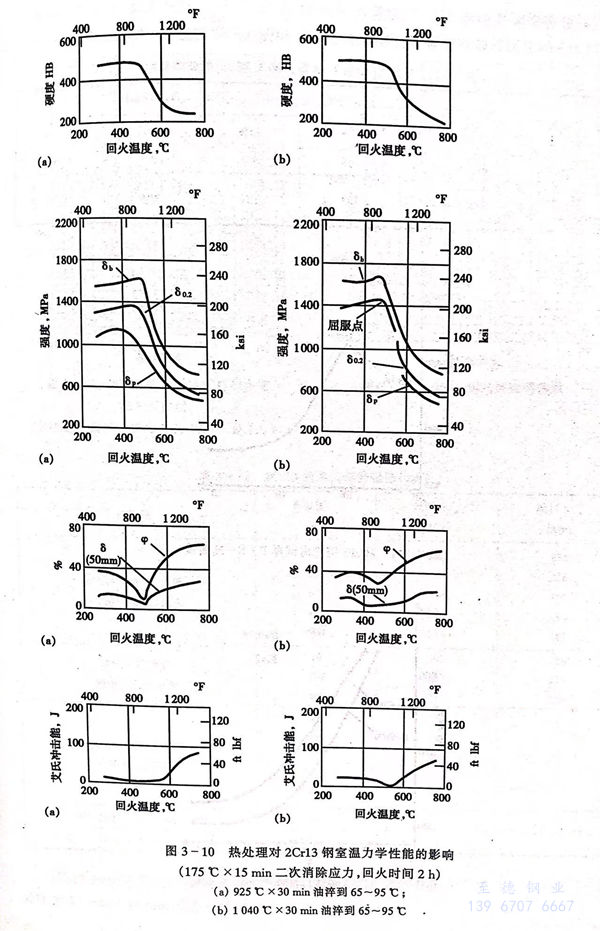

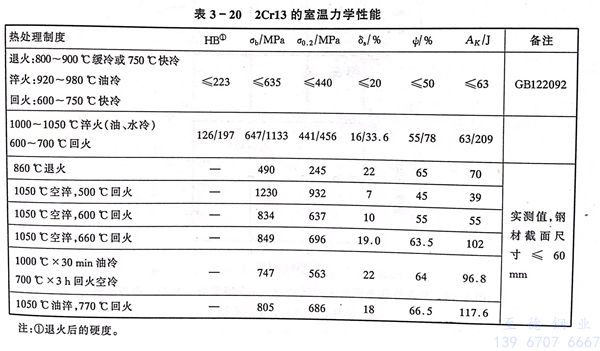

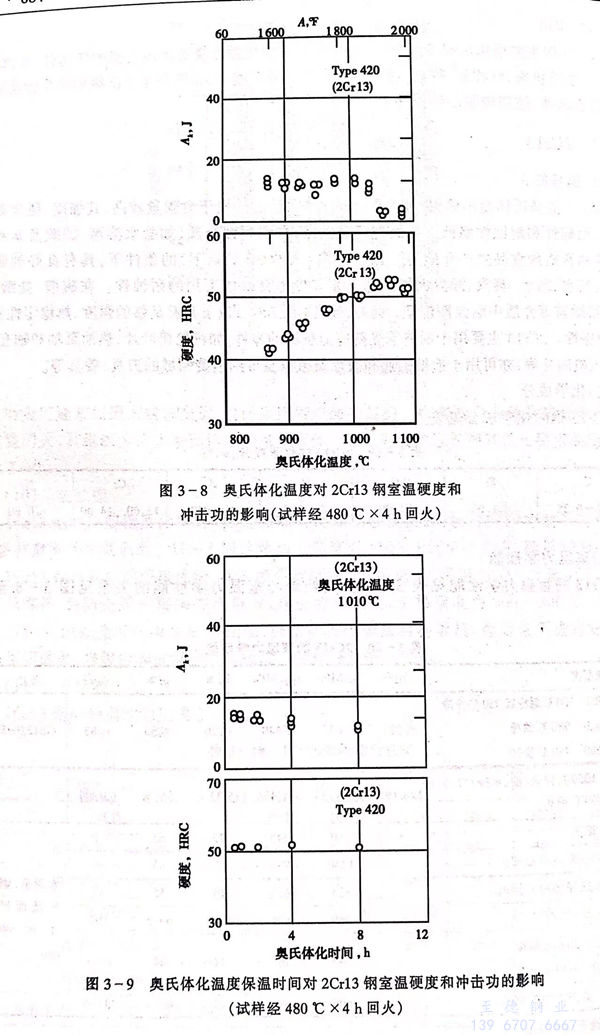

 2Cr13、20Cr13、420 不銹鋼的室溫力(li)學性(xing)能見表3-20。熱處理與室溫力(li)學性(xing)能的關(guan)系見圖3-8至圖3-10。

三、疲勞和斷裂韌性

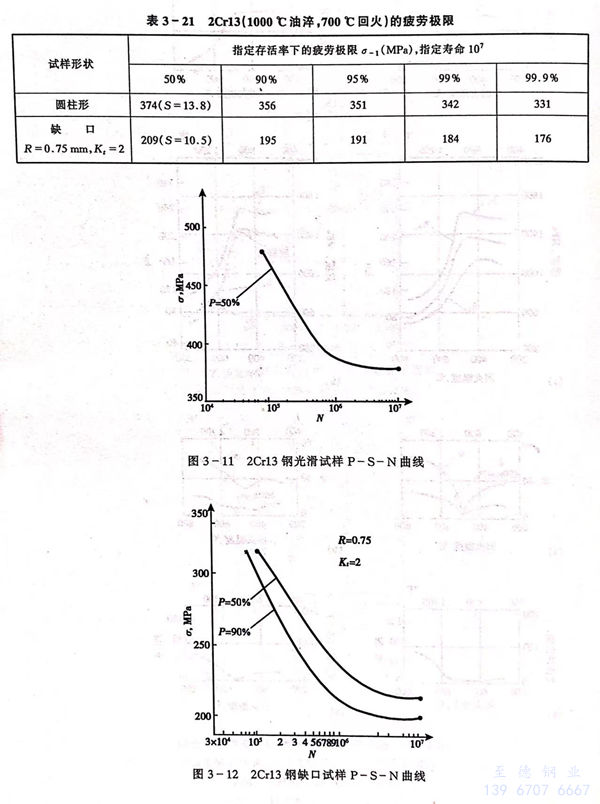

 2Cr13、20Cr13、420 不銹鋼的(de)室溫(wen)旋轉彎曲疲(pi)勞性(xing)能(neng)見(jian)表3-21和(he)圖3-11和(he)圖3-12。

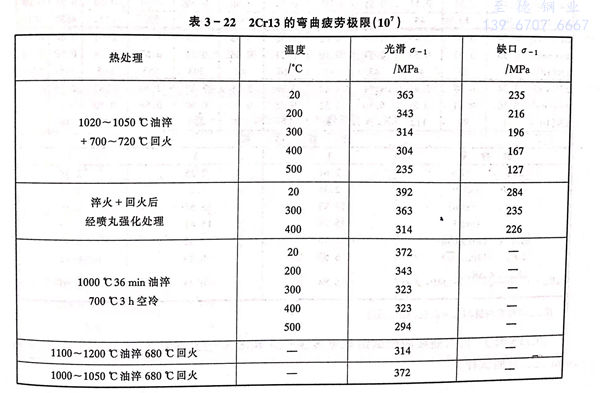

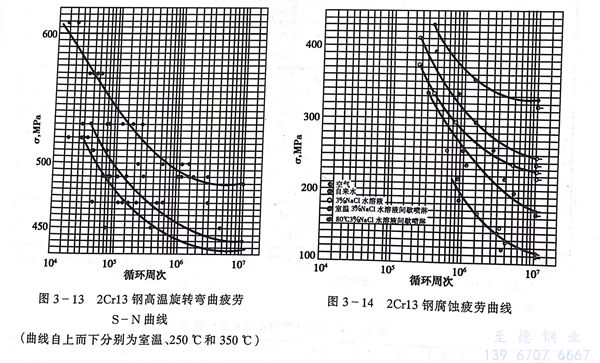

 2Cr13、20Cr13、420 不銹鋼(gang)（1000℃油淬，700℃回火）的高溫疲勞和腐蝕疲勞行為分別見圖3-13和圖3-14。2Cr13鋼(gang)光(guang)滑和缺口試樣彎(wan)曲(qu)疲勞極(ji)限見表3-22。

 2Cr13、20Cr13、420 不(bu)銹鋼的疲勞(lao)裂紋(wen)擴展(zhan)速率和(he)疲勞(lao)裂紋(wen)擴展(zhan)門檻值的測室結果見表(biao)3-23和(he)表(biao)3-24。試(shi)樣為11mm×44mm緊(jin)湊拉伸(shen)試(shi)樣。

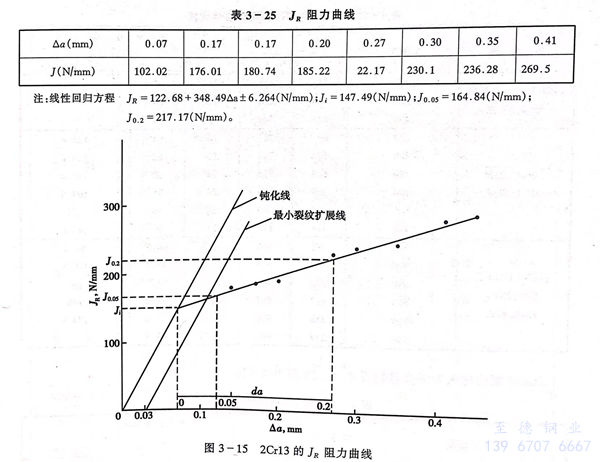

 2Cr13、20Cr13、420 不銹鋼的JR阻力(li)曲線的測試(shi)結果(guo)見表3-25和圖3-15，試(shi)樣為20mm×24mm×96mm三點彎曲試(shi)樣。

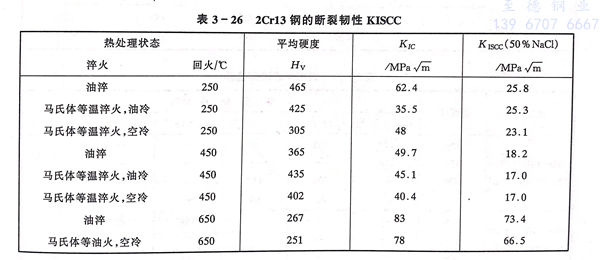

  不同熱處(chu)理狀(zhuang)態的(de)(de)2Cr13鋼的(de)(de)斷裂韌性和SCC的(de)(de)門檻值(zhi)見表3-26。

四(si)、高溫力(li)學性能

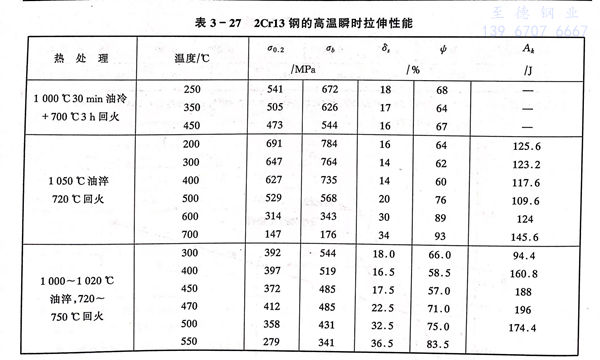

 2Cr13、20Cr13、420 不銹鋼的高溫(wen)瞬(shun)時拉伸性能見表(biao)3-27。

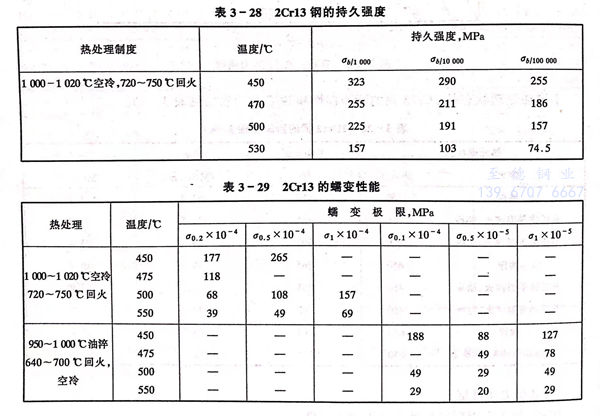

 2Cr13、20Cr13、420 不銹鋼的持久和蠕(ru)變性能見(jian)表3-28和表3-29。

五、耐蝕性

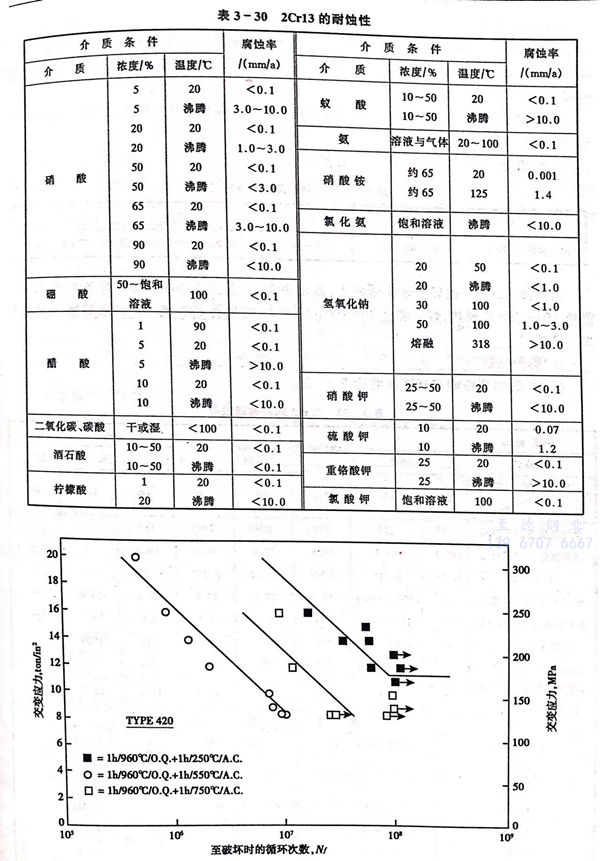

 2Cr13、20Cr13、420 不銹鋼的(de)耐蝕性能見表3-30。鋼的(de)腐蝕疲勞性能見圖3-16。

六、工藝(yi)性能(neng)

a. 熱加工

    不銹鋼的(de)熱(re)加(jia)工(gong)性能良好，適(shi)宜的(de)熱(re)加(jia)工(gong)溫度區間(jian)為850～1200℃，熱(re)變形終了應(ying)采用砂冷(leng)或及時退火，熱(re)加(jia)工(gong)的(de)升(sheng)溫操(cao)作應(ying)緩(huan)慢(man)(man)，在低于850℃時應(ying)緩(huan)慢(man)(man)加(jia)熱(re)，冷(leng)裝爐溫度≤800℃。

 b. 冷加工

   冷(leng)加工性能良好，可(ke)進行冷(leng)軋(ya)、冷(leng)沖壓、深拉等加工操作，消除應力退火可(ke)采用(yong)730～780℃回火。

  c. 熱處理

  2Cr13、20Cr13、420 不銹(xiu)鋼的(de)熱處理工(gong)藝(yi)見表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊(han)(han)(han)后(hou)硬化傾(qing)向(xiang)大，易出現裂紋，若用Cr202、Cr207焊(han)(han)(han)條焊(han)(han)(han)接(jie)時，焊(han)(han)(han)前(qian)需(xu)經250～350℃預熱，焊(han)(han)(han)后(hou)需(xu)經700～750℃回火(huo)；若用奧(ao)107、奧(ao)207焊(han)(han)(han)條焊(han)(han)(han)接(jie)，可不進行焊(han)(han)(han)后(hou)熱處理。

七、物理性能

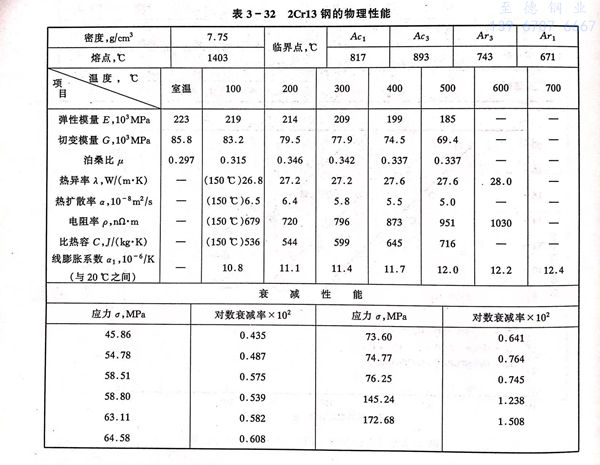

  2Cr13、20Cr13、420 不銹鋼的物理性能和(he)衰減性能見表3-32。

八、應用

   經熱處理(li)后(hou)的(de)2Cr13、20Cr13、420 不銹鋼，可用于承受較高應力的(de)零部件(jian)，如透平后(hou)幾級及低溫(wen)段長葉片、閥、閥件(jian)、熱裂設備，緊固件(jian)等。亦大量應用于造(zao)紙工業刀具，食品加工機械及餐具。
