香蕉视频app在线观看

4Cr13、40Cr13

 4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹(xiu)鋼(gang)。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。

一、化(hua)學成(cheng)分

  4Cr13、40Cr13 不銹鋼的化(hua)學成分見表3-45。

二、室溫力學性能

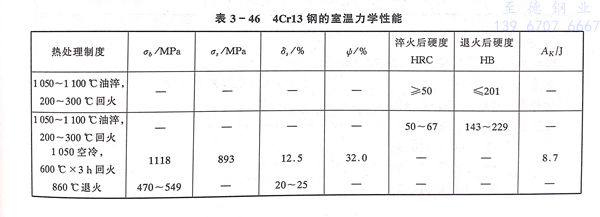

  4Cr13、40Cr13 不銹鋼(gang)的室溫力學性能見表(biao)3-46。

三、高(gao)溫力學性能

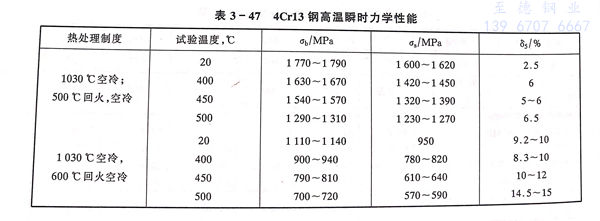

  4Cr13、40Cr13 不銹鋼的高溫瞬時力學(xue)性能見(jian)表3-47。

四、抗松弛(chi)性(xing)能

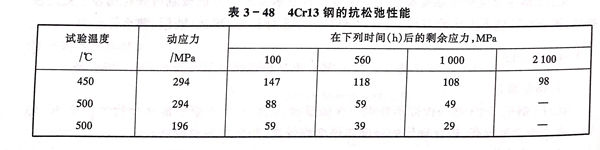

  4Cr13、40Cr13 不銹鋼的抗松弛性(xing)能見表3-48。

五、耐蝕(shi)性(xing)和抗氧化性(xing)

  4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。

六、工(gong)藝性能

 a. 熱加工

  4Cr13、40Cr13 不銹(xiu)鋼的熱(re)加工工藝參數同3Cr13不銹(xiu)鋼。

 b. 熱處(chu)理(li)

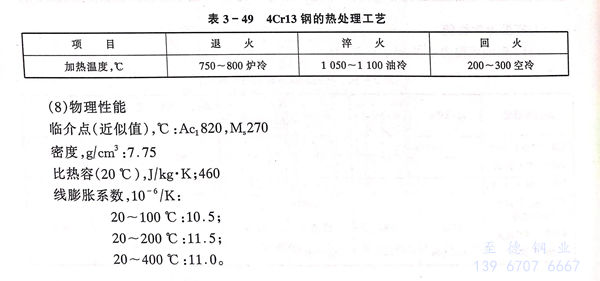

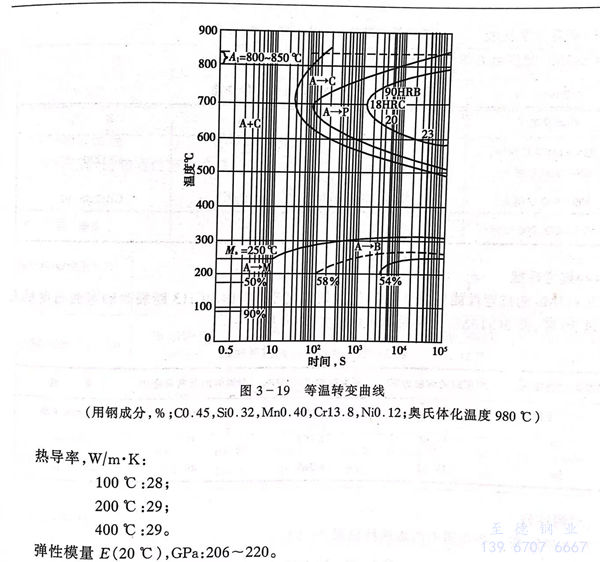

  4Cr13、40Cr13 不銹鋼的熱處理工(gong)藝見表3-49。等(deng)溫轉(zhuan)變曲線見圖3-19。

七、物理性能

  臨介點(dian)（近似值），℃：Ac，820，M，270

  密度，g／cm³：7.75

  比(bi)熱容（20℃），J／kg·K；460

  線膨脹系數，10^-6／K：

                     20~100℃:10.5;

                     20~200℃:11.5;

                    20~400℃:11.0。

熱導率(lv)，W／m·K：

             100℃: 28;

             200℃: 29;

             400℃: 29。

彈性(xing)模(mo)量E（20℃），GPa：206～220。

八、應(ying)用

  4Cr13、40Cr13 不(bu)銹鋼主要(yao)用(yong)于制造外科醫(yi)療用(yong)具、醫(yi)用(yong)剪刀、軸(zhou)承、閥門、彈簧(huang)等。4Cr13、40Cr13 不(bu)銹鋼可焊性差，通(tong)常不(bu)制造焊接部件。
