香蕉视频app在线观看

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉視頻app在線觀看:馬氏體不銹鋼，是馬氏體香蕉視頻app在線觀看:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成(cheng)分(fen)

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼(gang)的(de)化學成分見表 3-75。

二、室溫力學(xue)性能

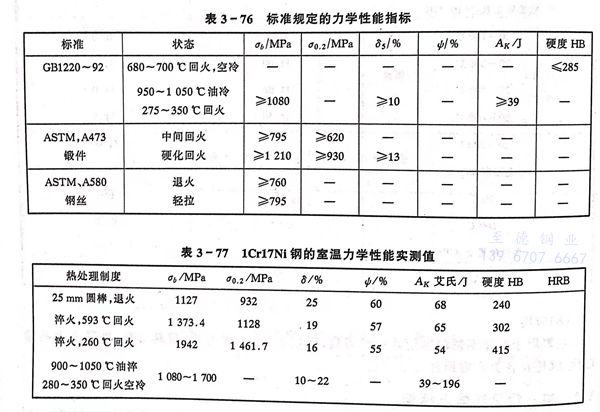

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標(biao)準規定的(de)室(shi)溫力(li)學性能和(he)實(shi)測值分(fen)別叫表 3-76 和(he) 表 3-77。

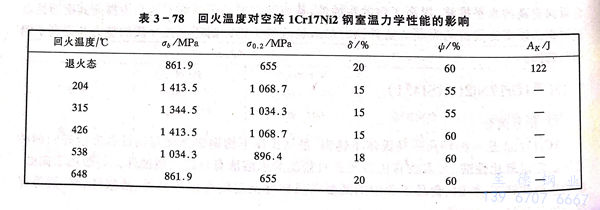

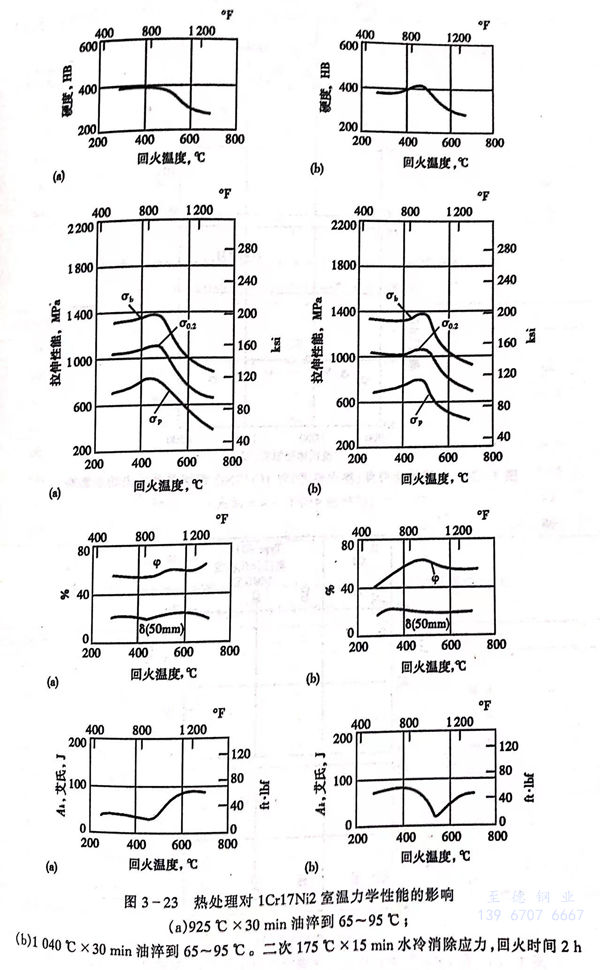

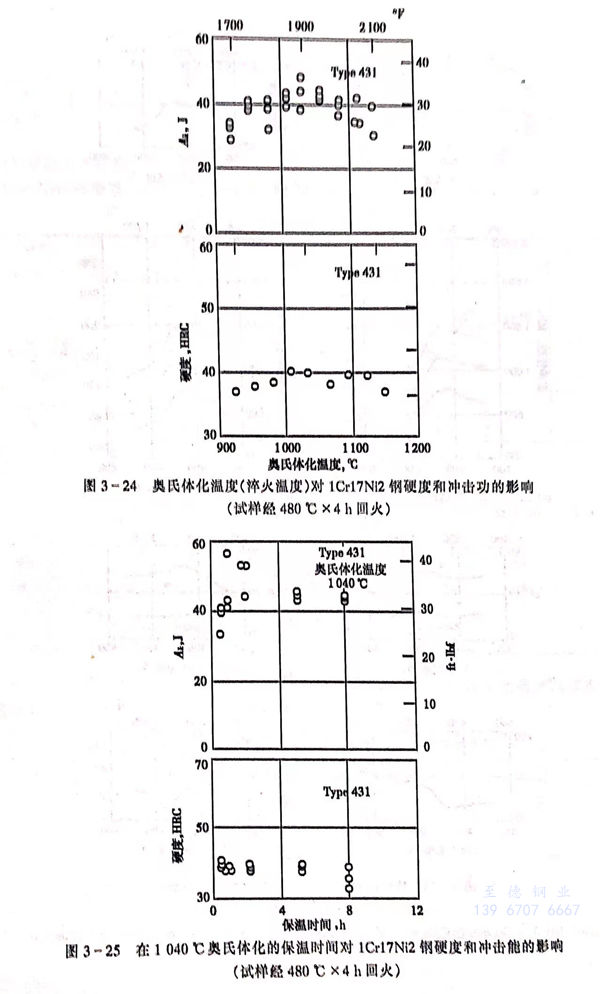

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)室溫力(li)學(xue)性能可(ke)通過熱處理工藝(yi)予以調整，熱處理工藝(yi)條件(jian)與室溫力(li)學(xue)性能的(de)影響見(jian)表(biao)3-78和圖3-23至圖3-25。

三(san)、高溫力(li)學性能(neng)

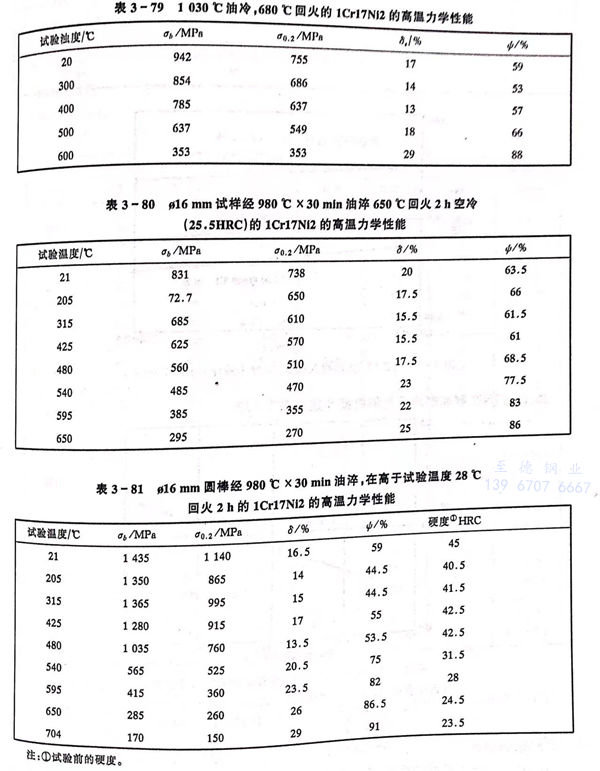

  不(bu)同(tong)熱處(chu)理(li)狀(zhuang)態下(xia)的1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼(gang)的高溫瞬時(shi)拉伸性能見表3-79至表3-81。

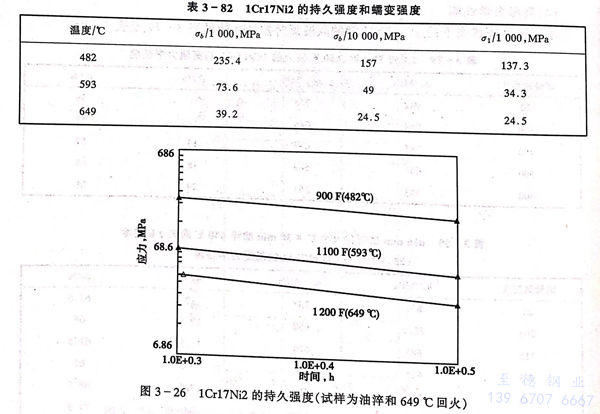

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的持久強度和蠕變強度見表 3-82 和 圖 3-26。

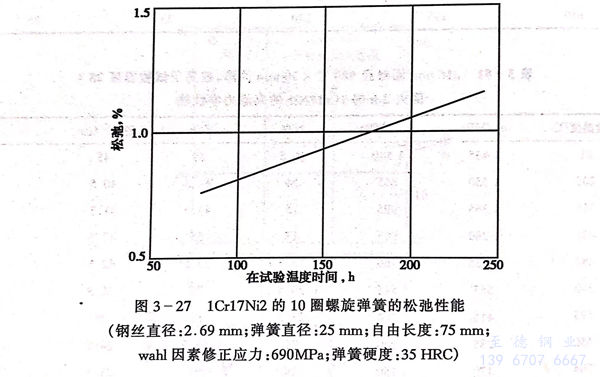

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼 制成的螺旋(xuan)彈簧的松弛性能見圖 3-27 。

四、斷裂韌性

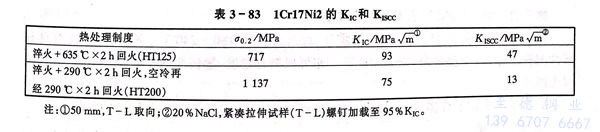

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)斷裂韌性和 Kiscc 值見(jian)表(biao) 3-83。

五、耐蝕性(xing)

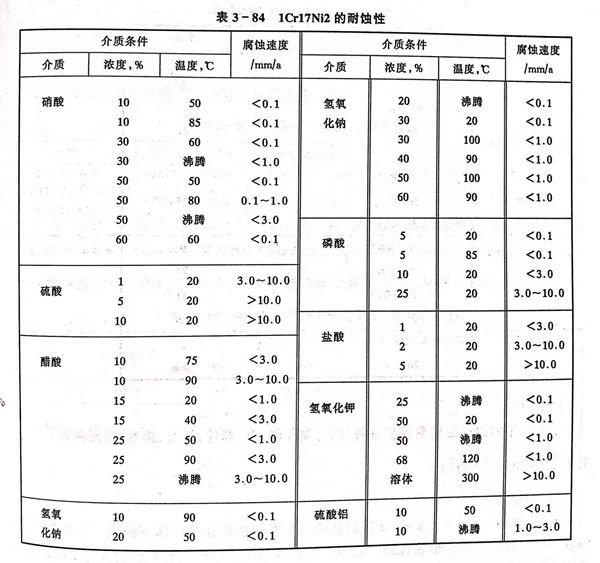

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼耐蝕性見(jian)表 3-84。

六、工(gong)藝(yi)性能(neng)

 a. 熱加工(gong)

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼(gang)的(de)導熱性較差，低于(yu)850℃加(jia)(jia)熱時應緩(huan)(huan)慢。適宜(yi)的(de)熱加(jia)(jia)工溫度為1130～1180℃，終(zhong)加(jia)(jia)工溫度應大于(yu)850℃，熱加(jia)(jia)工后需緩(huan)(huan)冷或及時進行退火。

 b. 冷加(jia)工

  該鋼的(de)冷(leng)加工硬化程度較大(da)，冷(leng)加工微裂紋敏感性大(da)，冷(leng)拉時，變形量(liang)應控制在11％～18％，冷(leng)拉后應在8h內退火。

 c. 熱處理

    退火：730℃×（4-5）h，以≤20℃／h爐(lu)冷(leng)至650℃出爐(lu)空冷(leng)。

    淬火：1030～1050℃保溫后油冷或空(kong)冷。

    回(hui)火(huo)：要求硬度(du)在45～52HRC的零(ling)件(jian)，回(hui)火(huo)溫(wen)(wen)度(du)為180～240℃，空冷；要求具有良(liang)好塑(su)性的模(mo)壓件(jian)，回(hui)火(huo)溫(wen)(wen)度(du)為240～280℃。亦可根據對硬度(du)、塑(su)韌性的要求，按(an)圖3-23選擇(ze)回(hui)火(huo)溫(wen)(wen)度(du)。

d. 焊接

   不適(shi)于焊接(jie)，如若焊接(jie)，焊前需經500～600℃預(yu)熱(re)，焊后必須熱(re)處理(li)。

七、物理(li)性能

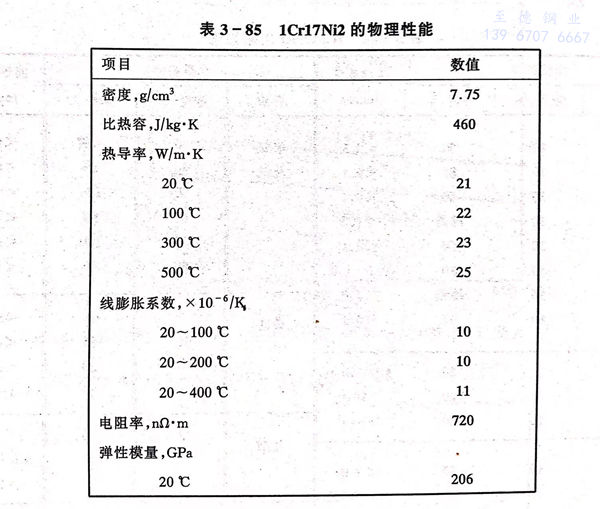

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼的物(wu)理(li)性能(neng)見表(biao)3-85。

八(ba)、應用(yong)

  主要用于耐蝕高強度耐磨(mo)損部(bu)件(jian)，用它制(zhi)作軸、泵(beng)、閥件(jian)、桿類、彈簧(huang)、緊固件(jian)等。
