浙江至德鋼業有限公司研究人員除了研究點蝕機理及其影響因素之外，關注的重點還有點(dian)蝕的隨機性。隨機性的研究方法可分為兩大類：隨機變量和隨機過程。對于點蝕隨機性的研究，集中于20世紀70年代，比較有代表性的是日本的學者。點蝕隨機性的研究內容主要包括點蝕的萌生和生長，點蝕萌生又分為亞穩態點蝕和穩態點蝕；對于點蝕生長，重點關注一定時間內產生點蝕的數目以及點蝕坑尺寸的變化。對點蝕電位和點蝕誘導時間進行了統計分析，結果表明點蝕電位服從正態分布，作者深入透徹地介紹了局部腐蝕的統計和隨機性研究方法。隨機變量的研究重點是參數的概率分布類型，除了考慮變量的隨機性，也有的研究人員采用隨機過程模型來研究點蝕的隨機性。并不是所有的微觀點蝕都能夠發展成為宏觀點蝕，對于亞穩態點蝕，很有可能在后期消失，Williams等在考慮了亞穩態點蝕消滅的前提下，建立了宏觀點蝕產生的隨機過程模型，模型如下所示：

  在(zai)點(dian)蝕(shi)(shi)(shi)隨機過(guo)程研究(jiu)中，泊(bo)松(song)(song)過(guo)程（Poisson process)是常用(yong)的(de)(de)(de)一種模型，特別(bie)是對于點(dian)蝕(shi)(shi)(shi)數(shu)(shu)量(liang)(liang)的(de)(de)(de)隨機性描述，Poisson過(guo)程應用(yong)較多。Poisson過(guo)程包括齊次泊(bo)松(song)(song)過(guo)程和非齊次泊(bo)松(song)(song)過(guo)程。齊次泊(bo)松(song)(song)過(guo)程屬于一種離散(san)的(de)(de)(de)隨機過(guo)程，采用(yong)泊(bo)松(song)(song)過(guo)程來描述點(dian)蝕(shi)(shi)(shi)數(shu)(shu)目(mu)隨時(shi)間(jian)的(de)(de)(de)變(bian)化時(shi)，認為(wei)在(zai)時(shi)間(jian)［t,t+Δt]內產生點(dian)蝕(shi)(shi)(shi)的(de)(de)(de)數(shu)(shu)量(liang)(liang)與時(shi)間(jian)t之前(qian)出現(xian)的(de)(de)(de)點(dian)蝕(shi)(shi)(shi)數(shu)(shu)量(liang)(liang)無關(guan)。泊(bo)松(song)(song)分布函數(shu)(shu)為(wei)：

 當強(qiang)度因(yin)子λ為非常數時(shi)，齊次泊(bo)松(song)過程(cheng)轉化為非齊次泊(bo)松(song)過程(cheng)，其表達式為：

 齊(qi)次(ci) Poisson過程假設每個時間段內平(ping)均點(dian)蝕(shi)的(de)(de)個數(shu)是相同的(de)(de)，但(dan)是，從實(shi)驗觀察來(lai)看(kan)，點(dian)蝕(shi)萌生率在初始階段較大，后趨于平(ping)穩。因(yin)此，用非齊(qi)次(ci)Poisson過程描述點(dian)蝕(shi)的(de)(de)萌生更(geng)符合(he)點(dian)蝕(shi)發生的(de)(de)實(shi)際(ji)情(qing)況(kuang)。

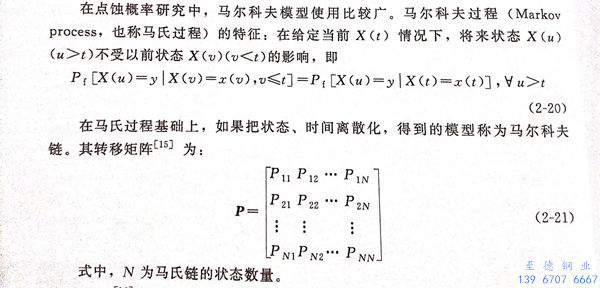

 在點(dian)蝕概率研究中，馬爾(er)科(ke)夫模型使用比較廣。馬爾(er)科(ke)夫過程(cheng)（Markorvprocess,也稱馬氏過程(cheng)）的特征：在給定當(dang)前X(t)情(qing)況(kuang)下，將來(lai)狀態(tai)X(u)（u>t)不受以(yi)前狀態(tai)X(v)(v<t)的影(ying)響，即

  Hong首次把(ba)泊(bo)松過(guo)(guo)程和馬(ma)爾科夫鏈(lian)結合(he)(he)起(qi)來(lai)研(yan)究點(dian)(dian)蝕(shi)(shi)(shi)(shi)的(de)(de)(de)(de)萌發過(guo)(guo)程與(yu)生(sheng)(sheng)長(chang)(chang)(chang)過(guo)(guo)程。在此(ci)基礎上，Valor等將點(dian)(dian)蝕(shi)(shi)(shi)(shi)萌生(sheng)(sheng)和生(sheng)(sheng)長(chang)(chang)(chang)的(de)(de)(de)(de)隨機性結合(he)(he)起(qi)來(lai)研(yan)究，點(dian)(dian)蝕(shi)(shi)(shi)(shi)萌生(sheng)(sheng)采用(yong)非(fei)齊(qi)次Poisson過(guo)(guo)程模(mo)擬，其中(zhong)點(dian)(dian)蝕(shi)(shi)(shi)(shi)誘導時(shi)間(jian)被認為服從Weibull分布(bu)；采用(yong)非(fei)齊(qi)次Markov過(guo)(guo)程模(mo)擬點(dian)(dian)蝕(shi)(shi)(shi)(shi)坑的(de)(de)(de)(de)生(sheng)(sheng)長(chang)(chang)(chang)，極值統計被用(yong)來(lai)找出最(zui)(zui)大點(dian)(dian)蝕(shi)(shi)(shi)(shi)坑的(de)(de)(de)(de)分布(bu)，最(zui)(zui)大點(dian)(dian)蝕(shi)(shi)(shi)(shi)坑的(de)(de)(de)(de)分布(bu)受多(duo)個點(dian)(dian)蝕(shi)(shi)(shi)(shi)萌生(sheng)(sheng)和生(sheng)(sheng)長(chang)(chang)(chang)的(de)(de)(de)(de)影響；筆者通過(guo)(guo)試驗對模(mo)型的(de)(de)(de)(de)有效性進行了驗證。點(dian)(dian)蝕(shi)(shi)(shi)(shi)萌生(sheng)(sheng)的(de)(de)(de)(de)隨機過(guo)(guo)程模(mo)型是通過(guo)(guo)實(shi)驗統計一定(ding)時(shi)間(jian)內點(dian)(dian)蝕(shi)(shi)(shi)(shi)出現的(de)(de)(de)(de)數目，建(jian)立點(dian)(dian)蝕(shi)(shi)(shi)(shi)數量與(yu)時(shi)間(jian)之間(jian)的(de)(de)(de)(de)關(guan)系，側重于(yu)對宏(hong)觀點(dian)(dian)蝕(shi)(shi)(shi)(shi)的(de)(de)(de)(de)研(yan)究。其缺點(dian)(dian)是沒有與(yu)點(dian)(dian)蝕(shi)(shi)(shi)(shi)萌生(sheng)(sheng)機理很好地結合(he)(he)起(qi)來(lai)。

1. 點蝕萌(meng)生的隨機性

  當采用隨機變量模型時，點蝕萌生的隨機性由腐蝕電位和臨界點蝕電位的不確定性引起。在實際生產中，介質一般不除氧，介質被空氣所飽和，認為P_o2=0.21MPa,因此，可以把P_o2作為常量。溫度T和溶液的pH值是波動較小的變量。i_p和i_o不但與溫度和介質有關，還與鈍化的性質有關，因此，是兩個比較重要而且隨時間變化的變量。臨界點蝕電位φcp是一個隨時間的增加而單調遞減的變量。

根據可靠性理論，把腐蝕電位φ_cott看成作用在結構上的廣義應力S，臨界點蝕電位φ_cp是結構的廣義抗力R.結構的功能函數可表示為:

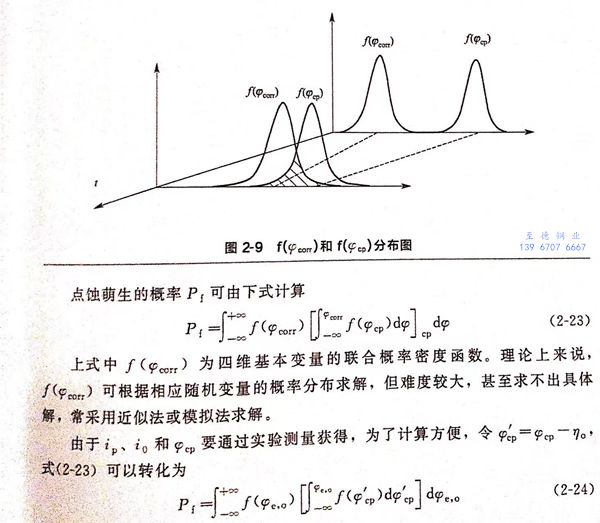

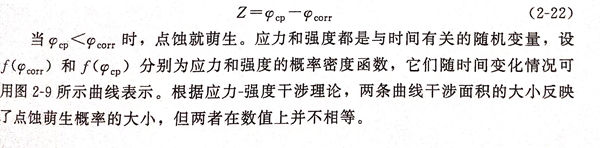

當Φ_cp<φ_cott時，點蝕就萌生。應力和強度都是與時間有關的隨機變量，設f(φ_cott)和f(φ_cp)分別為應力和強度的概率密度函數，它們隨時間變化情況可用圖2-9所示曲線表示。根據應力－強度干涉理論，兩條曲線干涉面積的大小反映了點蝕萌生概率的小，但兩者在數值上并不相等。

2. 隨機(ji)變量分布

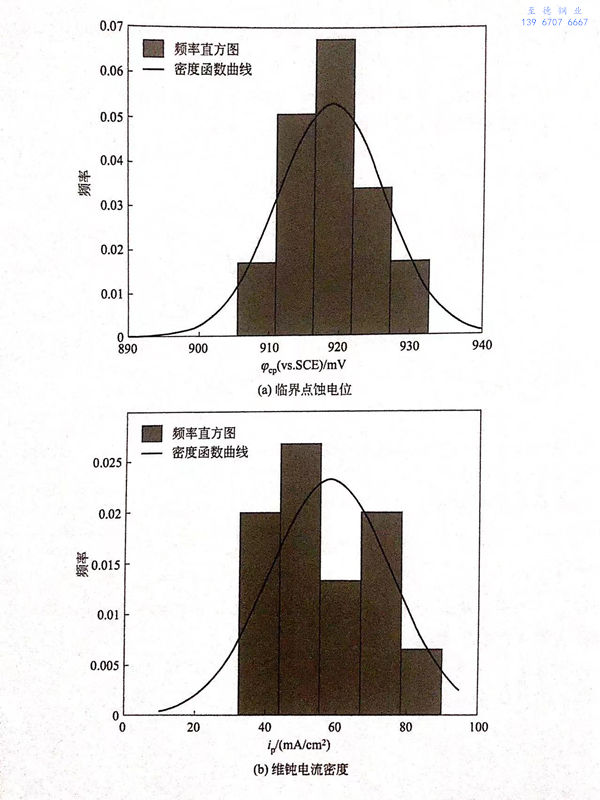

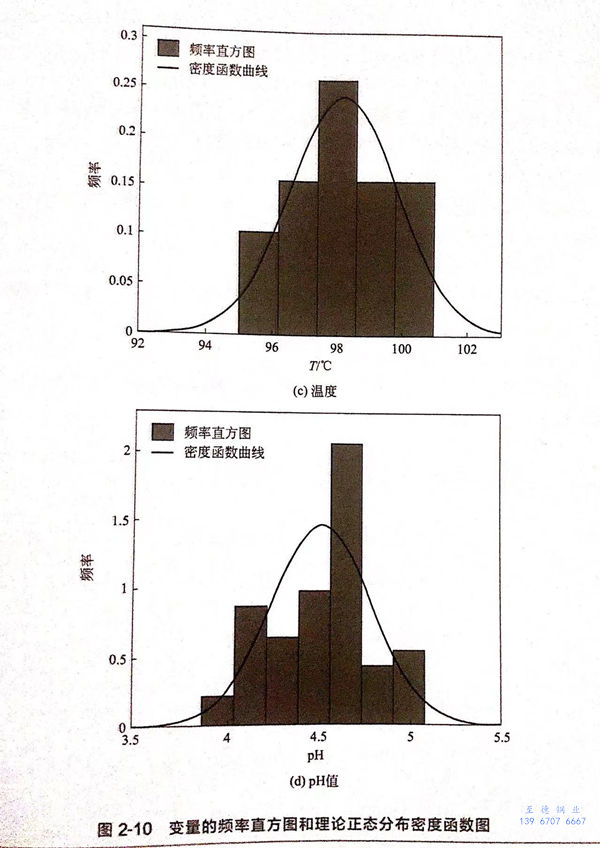

  浙江至德鋼業有限公司只對某一時刻的4個變量進行隨機性分析，數據來源于304L不銹鋼在貧胺液中的電化學實驗。實驗采用動電位掃描法測極化曲線，掃描速度為10mV/min,因此我們可以把實驗得到的點蝕電位作為體系的臨界點蝕電位。首先假設4個變量都滿足正態分布，根據數據做出頻率直方圖和理論正態分布密度函數圖，如圖2-10所示。再對分布進行卡方檢驗，結果表明4個變量都滿足正態分布。
