一、帶頸螺紋(wen)法(fa)蘭(lan)型式(shi)與尺(chi)寸

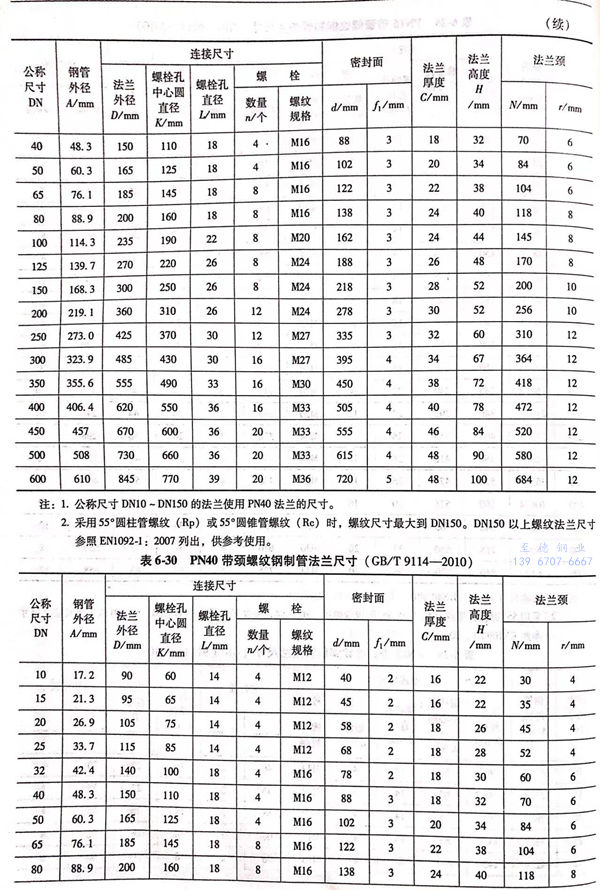

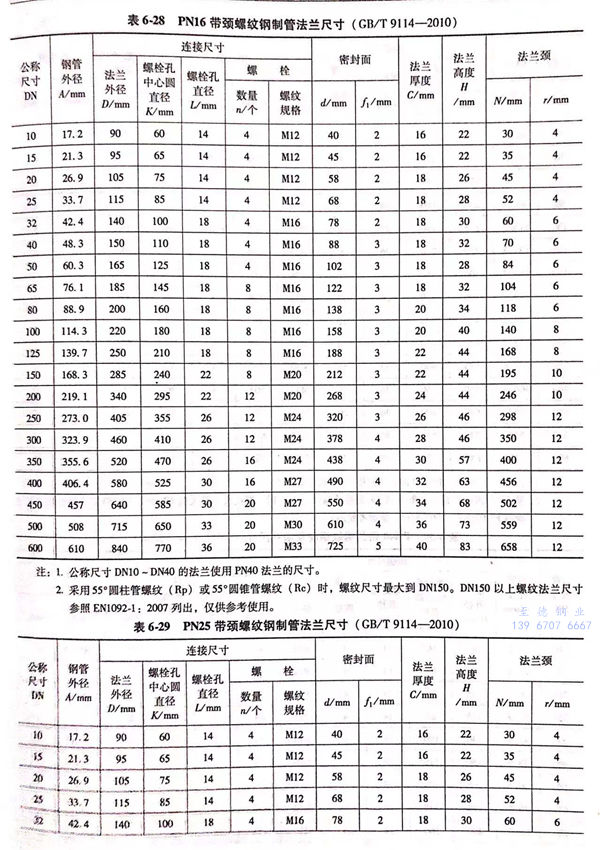

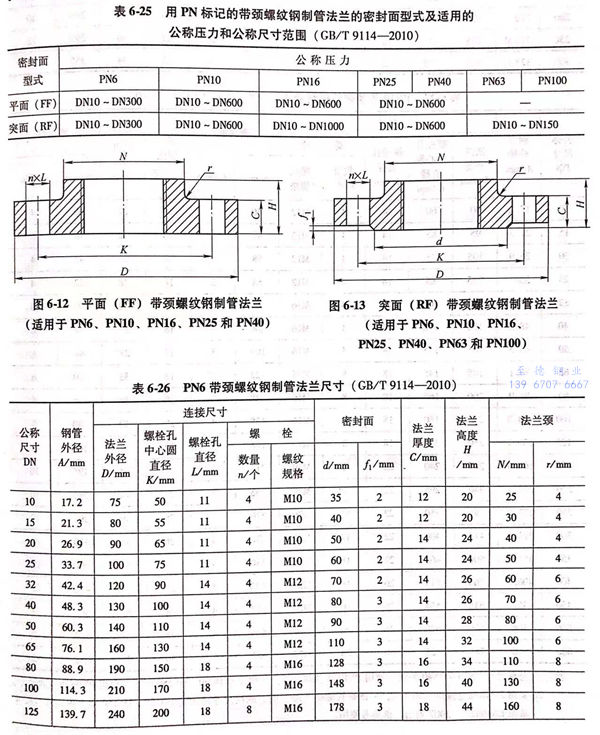

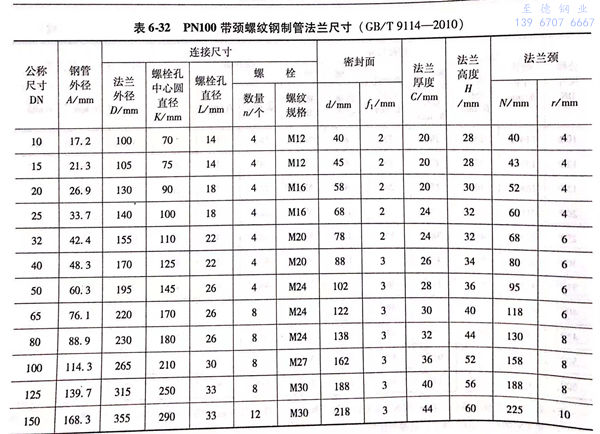

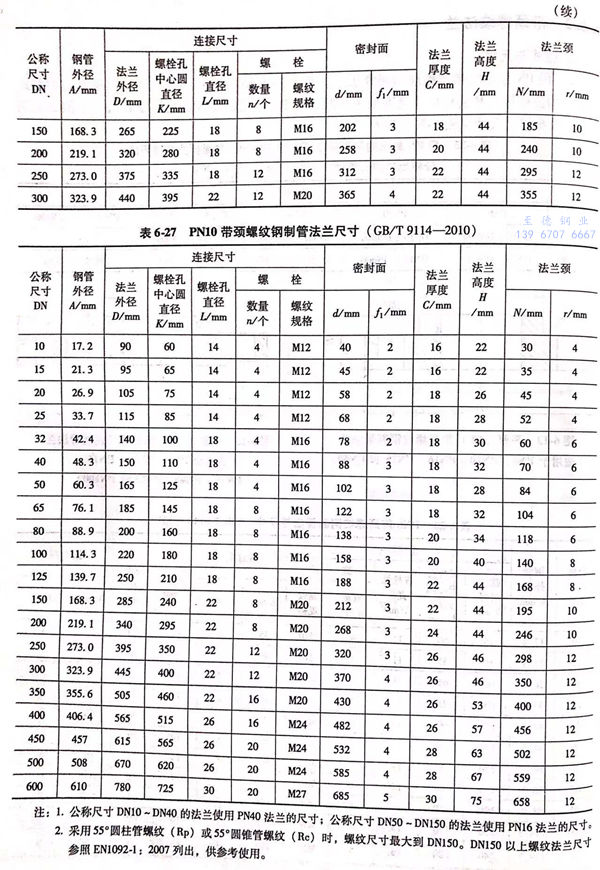

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭(lan)密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

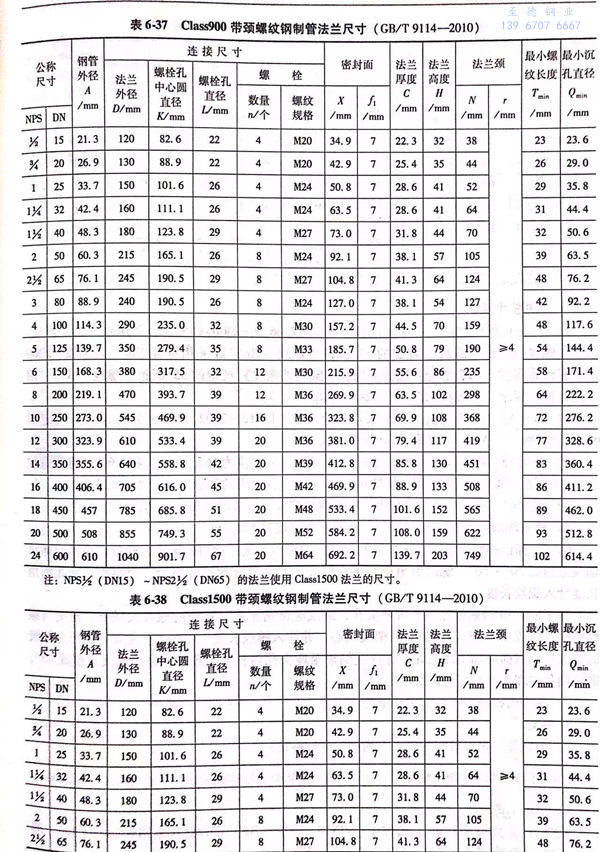

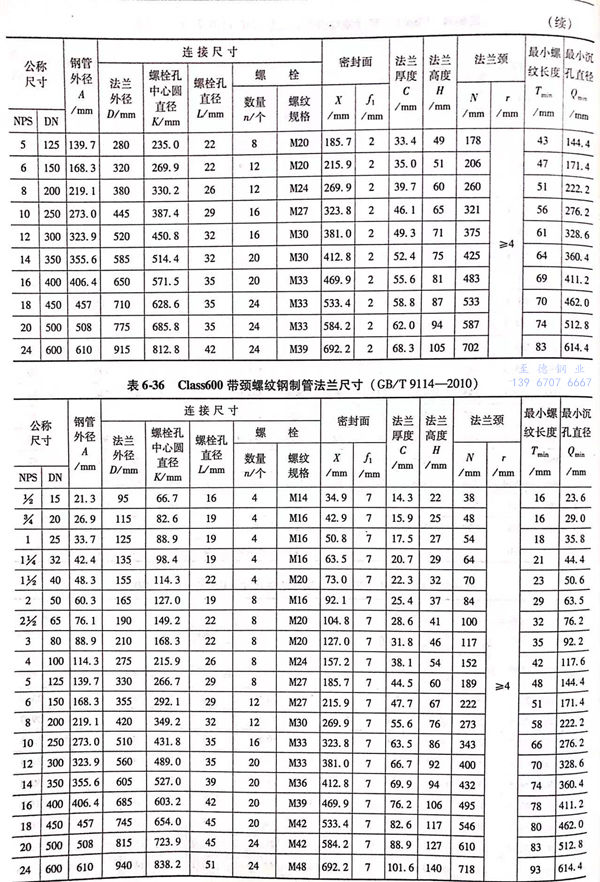

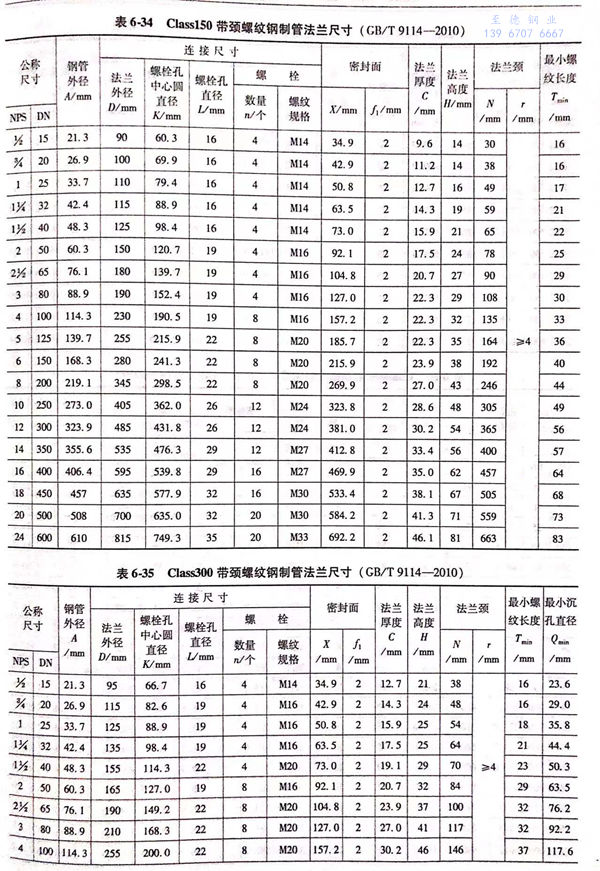

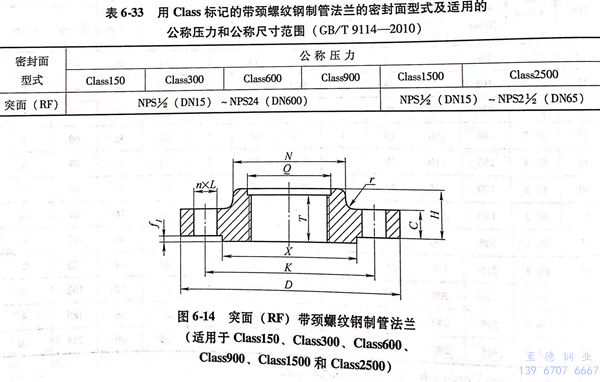

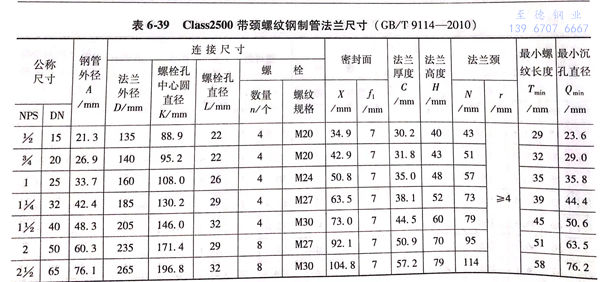

2. 用Class標記(ji)的(de)帶(dai)頸(jing)螺(luo)紋(wen)鋼制管(guan)(guan)(guan)法(fa)蘭(lan)：用Class標記(ji)的(de)帶(dai)頸(jing)螺(luo)紋(wen)鋼制管(guan)(guan)(guan)法(fa)蘭(lan)的(de)密封面型(xing)式及適(shi)用的(de)公稱壓(ya)力和公稱尺(chi)寸(cun)范圍見(jian)表6-33;用Class標記(ji)的(de)帶(dai)頸(jing)螺(luo)紋(wen)鋼制管(guan)(guan)(guan)法(fa)蘭(lan)的(de)型(xing)式見(jian)圖6-14,尺(chi)寸(cun)見(jian)表6-34~表6-39。
二(er)、有關帶頸螺紋法蘭技術要求
1. PN標(biao)記的螺(luo)紋(wen)法蘭一般(ban)采(cai)用(yong)(yong)符合GB/T 7306.1-2000《55°密(mi)封(feng)管(guan)螺(luo)紋(wen) 第1部分(fen)：圓(yuan)(yuan)柱(zhu)內(nei)螺(luo)紋(wen)與圓(yuan)(yuan)錐(zhui)(zhui)外螺(luo)紋(wen)》規定(ding)的55°圓(yuan)(yuan)柱(zhu)管(guan)螺(luo)紋(wen)（Rp)或采(cai)用(yong)(yong)符合GB/T 7306.2-2000《55°密(mi)封(feng)管(guan)螺(luo)紋(wen) 第2部分(fen)：圓(yuan)(yuan)錐(zhui)(zhui)內(nei)螺(luo)紋(wen)與圓(yuan)(yuan)錐(zhui)(zhui)外螺(luo)紋(wen)》規定(ding)的55°圓(yuan)(yuan)錐(zhui)(zhui)管(guan)螺(luo)紋(wen)（Rc),用(yong)(yong)戶沒(mei)有特(te)殊要求，一般(ban)按55°圓(yuan)(yuan)柱(zhu)管(guan)螺(luo)紋(wen)（Rp)制造。
2. Class標記的(de)(de)螺(luo)(luo)紋法蘭一般采用(yong)符合GB/T 12716-2002《60°密封管螺(luo)(luo)紋》規定(ding)(ding)的(de)(de)60°圓錐管螺(luo)(luo)紋（NPT),或采用(yong)為用(yong)戶新規定(ding)(ding)的(de)(de)螺(luo)(luo)紋。
3. 采(cai)用(yong)(yong)55°管螺紋時(shi)(shi)，DN150法(fa)(fa)蘭配(pei)用(yong)(yong)的鋼(gang)管外(wai)(wai)徑應為(wei)(wei)165.1mm.采(cai)用(yong)(yong)60°圓錐(zhui)管螺紋時(shi)(shi)，DN65法(fa)(fa)蘭配(pei)用(yong)(yong)鋼(gang)管外(wai)(wai)徑應為(wei)(wei)73mm;DN125法(fa)(fa)蘭配(pei)用(yong)(yong)的鋼(gang)管外(wai)(wai)徑應為(wei)(wei)141.3mm。
4. 螺紋(wen)法蘭的內(nei)孔管螺紋(wen)加工，應使鋼管擰入(ru)后的端部靠(kao)近但不超出法蘭密封面。
5. 螺(luo)紋(wen)軸線應(ying)與法蘭(lan)軸線同心(xin)，其偏差不應(ying)超過5mm/m。
6. PN標記的(de)螺(luo)(luo)紋(wen)(wen)(wen)(wen)法(fa)蘭不帶(dai)埋頭孔，螺(luo)(luo)紋(wen)(wen)(wen)(wen)應(ying)倒(dao)角(jiao)至法(fa)蘭背面(mian)的(de)螺(luo)(luo)紋(wen)(wen)(wen)(wen)大徑處，角(jiao)度(du)(du)與螺(luo)(luo)紋(wen)(wen)(wen)(wen)軸線近(jin)似成(cheng)30°~50°.螺(luo)(luo)紋(wen)(wen)(wen)(wen)倒(dao)角(jiao)應(ying)與螺(luo)(luo)紋(wen)(wen)(wen)(wen)同心(xin)。如果倒(dao)角(jiao)的(de)長度(du)(du)小(xiao)于一(yi)個螺(luo)(luo)距，則此倒(dao)角(jiao)長度(du)(du)計入螺(luo)(luo)紋(wen)(wen)(wen)(wen)長度(du)(du)。
7. Class150的螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)法蘭不帶埋(mai)(mai)頭孔(kong)，螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)應(ying)倒(dao)角至(zhi)法蘭背面(mian)的螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)大徑處，角度(du)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)軸(zhou)線近(jin)似成45°;螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)倒(dao)角應(ying)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)同心，并計入螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)長度(du)。Class300及(ji)其(qi)以(yi)上壓(ya)力等級(ji)的螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)法蘭背面(mian)應(ying)加工埋(mai)(mai)頭孔(kong)，螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)應(ying)倒(dao)角至(zhi)埋(mai)(mai)頭孔(kong)內(nei)徑處，角度(du)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)軸(zhou)線近(jin)似成45°;螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)倒(dao)角和(he)埋(mai)(mai)頭孔(kong)均應(ying)與(yu)(yu)螺(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)同心。
8. 螺(luo)紋的(de)檢測應(ying)符合有關標準的(de)規定。
三、帶頸螺紋法蘭(lan)標記(ji)
1. 帶(dai)頸螺紋鋼(gang)制管法蘭應按下列規定進行標記：
公稱尺寸 → 公稱壓力 → 法蘭型(xing)式(shi)代號(hao)（Th) → 密封面型(xing)式(shi)代號(hao) → 螺(luo)紋特性代號(hao) → 材料(liao)代號(hao) → 標(biao)準編號(hao)
2. 標記示例(li)
示例1: 公稱尺寸DN80、公稱壓力PN10、突面（RF)帶頸螺紋(wen)鋼(gang)(gang)制(zhi)管法(fa)蘭（Th)、螺紋(wen)采用55°圓(yuan)錐(zhui)管螺紋(wen)（Rc)、材料為(wei)(wei)20鋼(gang)(gang)，其標記為(wei)(wei)： 法(fa)蘭 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
