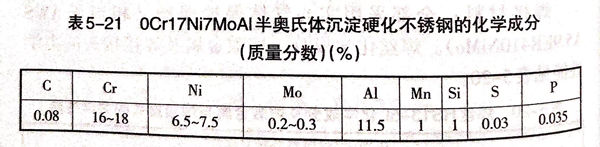

高壓容器材質為0Cr17Ni7MoAl不銹鋼，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢極氬弧(hu)焊打底，埋弧焊填充及蓋面工藝制造。

焊接工藝(yi)如下：

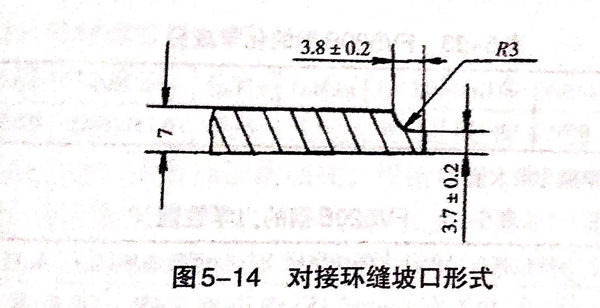

 ①. 兩半(ban)球殼體對(dui)接坡口形式如圖5-14所示。

 ②. 氬弧焊(han)(han)和埋(mai)弧焊(han)(han)用(yong)焊(han)(han)絲(si)成分均與母材相同，直(zhi)徑(jing)均為2mm,焊(han)(han)劑牌號(hao)為HJ260.

 ③. 焊(han)件焊(han)前(qian)進行噴砂(sha)處理。

 ④. 用(yong)手工鎢極氬(ya)弧焊進行定(ding)位，不(bu)填焊絲，定(ding)位間(jian)距為50mm,對接處間(jian)隙不(bu)大于0.5mm.

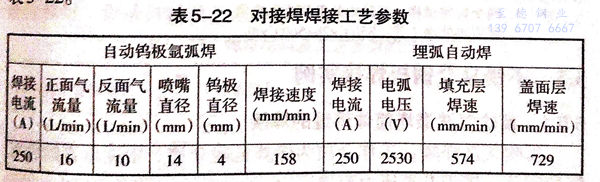

 ⑤. 將定(ding)位焊(han)(han)后(hou)的球形容器置于專用(yong)的焊(han)(han)接(jie)轉胎上采用(yong)自動鎢(wu)極氬弧焊(han)(han)打底(di)，采用(yong)埋弧自動焊(han)(han)填充蓋面(mian)，焊(han)(han)接(jie)工藝參數(shu)見(jian)表5-22.

 ⑥. 焊(han)接(jie)后的高(gao)壓容器接(jie)頭強度達到母材(cai)(cai)的98%,沖擊(ji)韌度達到母材(cai)(cai)的60%,容器的低溫(wen)(wen)及常溫(wen)(wen)疲勞試(shi)驗均合格，容器的性能滿足設計和(he)使用要求。
