1. 鐵素體型(xing)耐熱鋼焊接工(gong)藝(yi)要點

  ①. 鐵素體型耐(nai)熱鋼可用氬弧焊和埋弧焊焊接，但不宜采用氣焊。

  ②. 用鉻鋼焊(han)條焊(han)接時，要求對母材低溫預熱(re)，不超過(guo)150℃.含鉻量較高的鐵素(su)體鋼，預熱(re)溫度(du)相應提高一些，200~300℃.

  ③. 可(ke)以選(xuan)用與(yu)母材相近的鐵(tie)素(su)體鉻鋼(gang)焊條(tiao)，也可(ke)選(xuan)用奧氏體鋼(gang)焊條(tiao)。

  ④. 選用較小(xiao)的(de)焊接(jie)電流，較快的(de)焊接(jie)速度，焊條不做橫向(xiang)擺動。焊接(jie)時在高(gao)溫的(de)停(ting)留時間不應太(tai)長。

  ⑤. 多層焊必須嚴格(ge)控制層間溫(wen)度(du)，不可連續(xu)施焊，前一道(dao)焊縫冷(leng)卻(que)到預熱溫(wen)度(du)后才允(yun)許焊下一道(dao)，以防(fang)接(jie)頭過熱。

  ⑥. 焊接接頭不(bu)得受到嚴重(zhong)撞擊。

  ⑦. 為了提高塑性和韌性，焊后采用空冷的退火處理。一旦焊接接頭出現脆化，短時加熱到600℃后空冷可消除475℃脆性，加熱到930~950℃后急冷可以消除σ相脆性，得到均勻的鐵素體組織。

2. 焊接材料(liao)的選擇(ze)及(ji)預熱、焊后熱處理規范

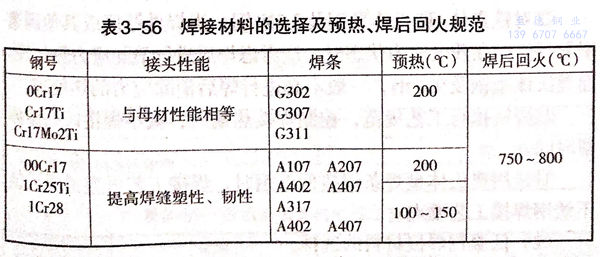

  焊(han)接材料的選擇及預熱、焊(han)后回(hui)火規范見表3-56.
