擠壓機的工作主要取決于工模具，首先是不銹鋼管芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

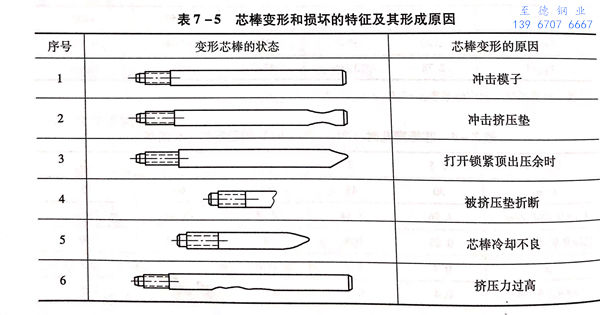

  表7-5中列(lie)出了使(shi)用(yong)在15MN(1500t)和25MN(2500t)臥式擠壓(ya)機上的中等尺寸(cun)芯(xin)棒的幾種變形和損壞的特征。

  芯棒(bang)(bang)直(zhi)徑(jing)35mm,材料為(wei)3Cr2W8V,硬度HRC=47~51,相(xiang)應(ying)的瞬時抗力為(wei)1500~1700MPa,螺紋(wen)(wen)部分(fen)HRC=31~38。具有(you)上述硬度的芯棒(bang)(bang)多半使用時會(hui)損壞，在(zai)芯棒(bang)(bang)上產生縱向裂紋(wen)(wen)。這些裂紋(wen)(wen)擴大并形(xing)成細的橫向裂紋(wen)(wen)，導(dao)致芯棒(bang)(bang)橫向斷裂。當芯棒(bang)(bang)熱處理后的硬度降(jiang)低至HRC=48時，可以(yi)使其壽命得(de)到提高。
