不(bu)銹鋼化學著(zhu)色配方 4 (見(jian)表8-9)的說明

本配方由北京航空航天大學材料系 朱立群、李曉南、劉晨敏提出，研究了3Cr13馬氏體不銹(xiu)鋼在含有添加劑的低濃度鉻酐－硫酸溶液中，進行化學著色處理的過程。

1. 添(tian)加(jia)劑的(de)作用和影響(xiang)

 ①. 著(zhu)色劑S

   著色(se)劑(ji)的(de)(de)(de)加入不(bu)僅可以擴大著色(se)色(se)澤(ze)范圍，還(huan)可降低鉻(ge)酐(gan)含(han)量。表8-13是其他成分不(bu)變的(de)(de)(de)情況下，不(bu)同含(han)量的(de)(de)(de)著色(se)劑(ji)S對著色(se)膜外觀的(de)(de)(de)影響。

   隨著(zhu)色劑(ji)S含量的(de)增加(jia)，著(zhu)色外觀由黃(huang)色變到黑色。含量超過40g/L,色澤(ze)變化不(bu)大。要(yao)根據色澤(ze)的(de)需要(yao)確定(ding)著(zhu)色劑(ji)S的(de)含量。

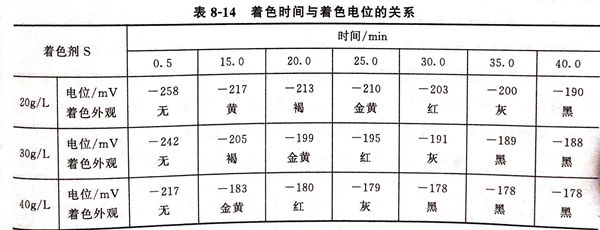

   從(cong)表(biao)8-14可知(zhi)，在著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)S含(han)量(liang)不同的(de)(de)(de)溶液(ye)中，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)時(shi)間的(de)(de)(de)延長(chang)，氧化膜(mo)(mo)增(zeng)(zeng)厚，表(biao)面電(dian)(dian)位(wei)(wei)(wei)逐(zhu)漸正移(yi)，電(dian)(dian)位(wei)(wei)(wei)變(bian)化范圍為40~54mV.當(dang)氧化膜(mo)(mo)增(zeng)(zeng)長(chang)到(dao)一定厚度(du)(du)，著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電(dian)(dian)位(wei)(wei)(wei)基本(ben)達到(dao)恒定時(shi)，表(biao)面呈現灰色(se)(se)(se)(se)、黑(hei)色(se)(se)(se)(se)。此外，隨著(zhu)(zhu)(zhu)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)濃度(du)(du)的(de)(de)(de)增(zeng)(zeng)加，不銹鋼開始著(zhu)(zhu)(zhu)色(se)(se)(se)(se)電(dian)(dian)位(wei)(wei)(wei)和(he)達到(dao)黑(hei)色(se)(se)(se)(se)時(shi)的(de)(de)(de)電(dian)(dian)位(wei)(wei)(wei)，比低濃度(du)(du)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)時(shi)的(de)(de)(de)電(dian)(dian)位(wei)(wei)(wei)要正，膜(mo)(mo)層達到(dao)深色(se)(se)(se)(se)的(de)(de)(de)時(shi)間縮短。表(biao)明著(zhu)(zhu)(zhu)色(se)(se)(se)(se)劑(ji)在形(xing)成彩色(se)(se)(se)(se)膜(mo)(mo)層的(de)(de)(de)過程中有利于膜(mo)(mo)層的(de)(de)(de)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)。

②. 穩定劑M

 表(biao)8-15為穩定劑對著色(se)外(wai)觀的影響。

 由表8-15可知，穩(wen)定劑的加入，可使表面顏色更加鮮艷，有利(li)于提高(gao)著色液(ye)的穩(wen)定性。

③. 促(cu)進劑V

 表8-16為促進劑對著色外觀(guan)的影響。

 由表8-16可知，促進(jin)(jin)劑(ji)對表面色(se)澤的影響很大，對形成(cheng)黑(hei)色(se)膜起到了(le)促進(jin)(jin)作用，若(ruo)不需要黑(hei)色(se)膜層，在著色(se)液中(zhong)可不加促進(jin)(jin)劑(ji)。

2. 著色時間(jian)的影響

 在配方4的化學著色(se)(se)液中(zhong)，在3Cr13不銹鋼表面上隨著著色(se)(se)時間的不同，可以獲得黃色(se)(se)、紅紫色(se)(se)、灰色(se)(se)、黑色(se)(se)等多種色(se)(se)澤。鉻酐(gan)濃度為普通化學著色(se)(se)液中(zhong)的1/4~1/3,有利于環保(bao)。

3. 獲(huo)得(de)的膜層具有(you)良好的耐磨性和耐候性
