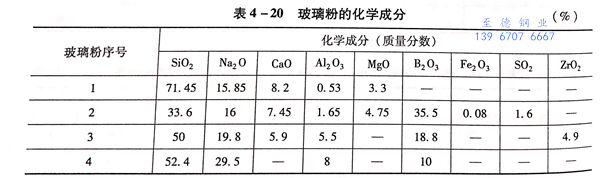

美國擠壓香蕉視頻app在線觀看:不銹鋼管和鈦合金時潤滑墊用香蕉視頻app在線觀看:玻璃潤滑劑。對于鋼和鈦的熱擠壓，采用不同成分的玻璃粉（表4-20)和1%~90%（體積分數）的石墨或MoS2或氮化硼的混合物潤滑劑（石墨90%或MoS2 40%或氮化硼40%),用含10%或小于10%的固體潤滑劑構成玻璃一固體潤滑劑混合物，有較好的效果。這可使潤滑劑增加黏性，在擠壓時能保持住潤滑薄膜。
在(zai)上述三(san)種(zhong)固體(ti)材(cai)料中，以石(shi)墨和玻璃(li)的混(hun)合物效果(guo)最佳。
玻璃粉(fen)的粒度在50~200目（0.074~0.282mm),固體潤滑劑越細(xi)越好，至(zhi)少要有(you)50%的質點(dian)粒度(du)小于(yu)200目(mu)（0.074mm),且(qie)最好全部(bu)都能小于(yu)325目(mu)（0.043mm).一般(ban)的選取方法如下：玻(bo)璃粒度(du)小于(yu)200目(mu)（0.074mm),石(shi)墨質點(dian)粒度(du)全部(bu)小于(yu)325目(mu)（0.043mm),氮(dan)化硼(peng)（為含95%以上的高純(chun)度(du)氮(dan)化硼(peng)）粒度(du)要全部(bu)小于(yu)325目(mu)（0.043mm).
下列三種可能的玻璃一(yi)固體潤滑(hua)劑(ji)混合物：
10%~99%玻(bo)璃粉(fen)＋90%~1% 石墨，少量水玻(bo)璃作為黏結劑。
65%~95% 玻璃粉＋35%~5%MoS2,少量水玻璃作(zuo)為黏結劑。
60%~90% 玻(bo)璃粉＋40%~10% 氮化硼(peng)，少量的水玻(bo)璃作為黏結(jie)劑。

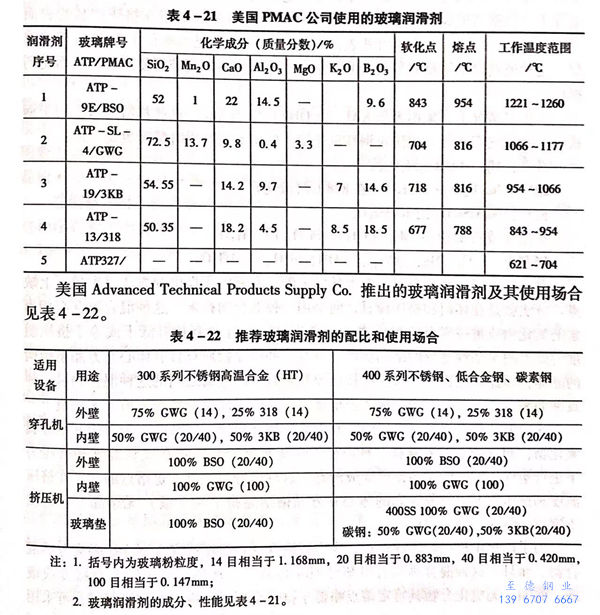

美國Amerex(PMAC)擠(ji)壓不銹(xiu)鋼管和型材公司使用的(de)玻璃潤滑(hua)劑情(qing)況見表 4-21。
美(mei)國(guo) Advanced Technical Products Supply Co.推出的玻璃潤滑劑及其使用場合見表4-22.
