1973年，伊文斯等人提出不銹(xiu)鋼著色(se)膜生成原理，當不銹鋼浸入鉻酸和硫酸組成的著色液，在不銹鋼表面上發生電化學反應，見圖8-3,不銹鋼金屬（M)鉻、鎳、鐵等在陽極區放出電子變成金屬離子（M2+)。

陽極區：  M→M²⁺+2e  （8-1)     （M代表Cr、Ni、Fe)

在陰極區含六價鉻的鉻酸接收電子變成三價鉻（Cr³⁺),反應式如下：

陰極區： HCrO^-₄+7H⁺+3e → Cr³⁺+4H₂O （8-2)

當不銹鋼在溶液中浸漬一段時間后，在金屬／溶液界面上金屬離子（M²⁺)和Cr³⁺的濃度達到臨界值，并超過了富鉻的尖晶石氧化物的溶解度，由于水解反應而形成氧化膜，反應式如下：

pM²⁺+qCr³⁺+rH₂O → M_pCr_gO_q+2rH⁺（8-3)

其中  2p+3q=2r （8-4)

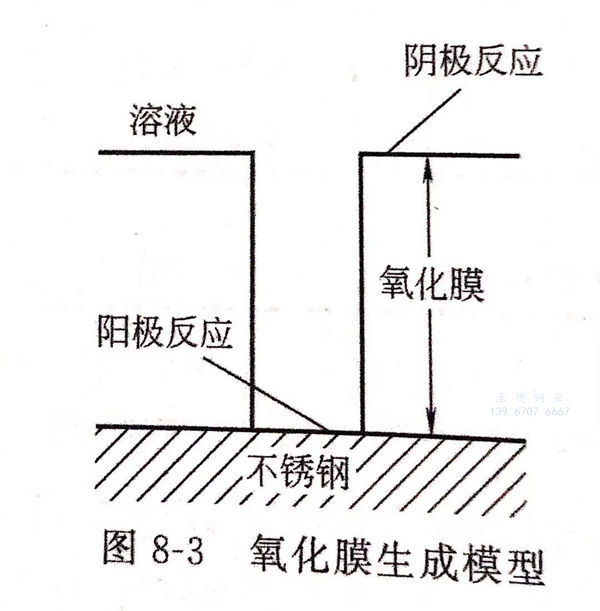

 當氧化(hua)膜(mo)(mo)一旦生成，陽(yang)(yang)極(ji)反(fan)應和陰極(ji)反(fan)應立即(ji)分離，如(ru)圖8-3所示(shi)，此(ci)時(shi)，陽(yang)(yang)極(ji)反(fan)應仍在(zai)氧化(hua)膜(mo)(mo)的(de)孔底部即(ji)不銹鋼表面進行(xing)，陰極(ji)反(fan)應在(zai)膜(mo)(mo)的(de)表面進行(xing)。陽(yang)(yang)極(ji)反(fan)應產(chan)物(wu)M2+通過(guo)微孔向(xiang)外擴(kuo)散，在(zai)孔口和孔底之(zhi)間存(cun)在(zai)擴(kuo)散電位差Δφ,隨著膜(mo)(mo)的(de)加厚(hou)，Δφ增(zeng)大。膜(mo)(mo)厚(hou)不同(tong)就產(chan)生不同(tong)的(de)干涉色，這(zhe)就是控制電位差可著彩色的(de)基本原理。
