奧氏體不(bu)銹鋼(gang)具(ju)有面心立方晶體結構，無(wu)磁(ci)性，不(bu)能通過熱(re)處(chu)理強化，只能采用冷(leng)加工強化手(shou)段提高強度(du)。由于其(qi)耐蝕，良(liang)好的(de)(de)常(chang)溫(wen)和低溫(wen)韌性、易(yi)成型性和良(liang)好的(de)(de)可(ke)焊(han)性而廣(guang)泛應用于各工業(ye)領(ling)域和日常(chang)消費領(ling)域。奧氏體不(bu)銹鋼(gang)產量約占不(bu)銹鋼(gang)產量的(de)(de)70%，其(qi)產品涵蓋板、管、絲、帶、棒材、鍛件等幾乎所有的(de)(de)冶金產品類型。
（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應不含氮的牌號基礎上發展起來的鋼種。由于氮的加入，顯著地提高了鋼的強度，同時仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產工藝性能沒出現大的變動，易于生產板、管、絲、帶、鍛件、型材等冶金產品。在不含氮鋼種的的強度稍顯不足的應用領域，此兩鋼種是最佳候選材料。
一、化學成分

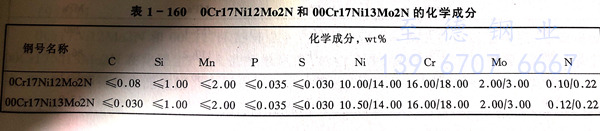

（0Cr17Ni13Mo2N）316N不銹鋼 和(he) （00Cr17Ni13Mo2N）316LN不銹鋼的(de)化(hua)學(xue)成(cheng)分(fen)列于(yu)表1-160。
二、室溫力學性(xing)能

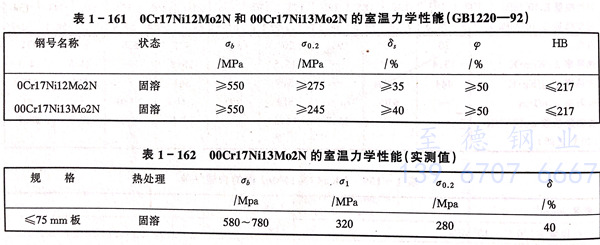

（0Cr17Ni13Mo2N）316N不(bu)銹鋼(gang) 和(he) （00Cr17Ni13Mo2N）316LN不(bu)銹鋼(gang)的室溫(wen)力學性能見表(biao) 1-161 一(yi)些(xie)實測數據(ju)見表(biao) 1-162 。
三(san)、高溫力學性能

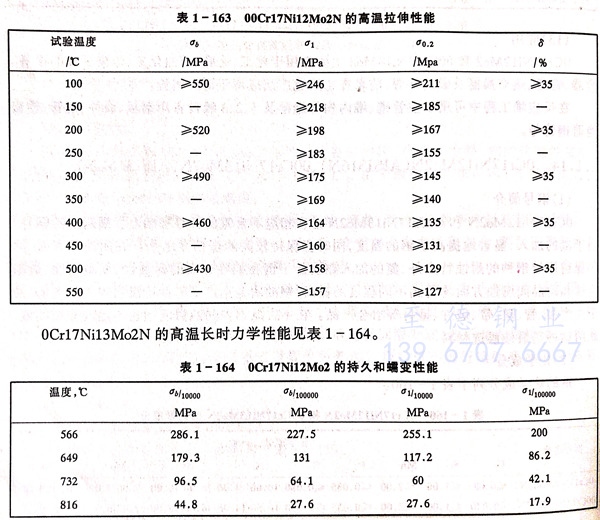

（00Cr17Ni13Mo2N）316LN不銹鋼的高溫拉伸性能見表 1-163 。
（0Cr17Ni13Mo2N）316N不銹鋼的高溫(wen)長時力學性能見(jian)表 1-164。
四、斷(duan)裂韌性

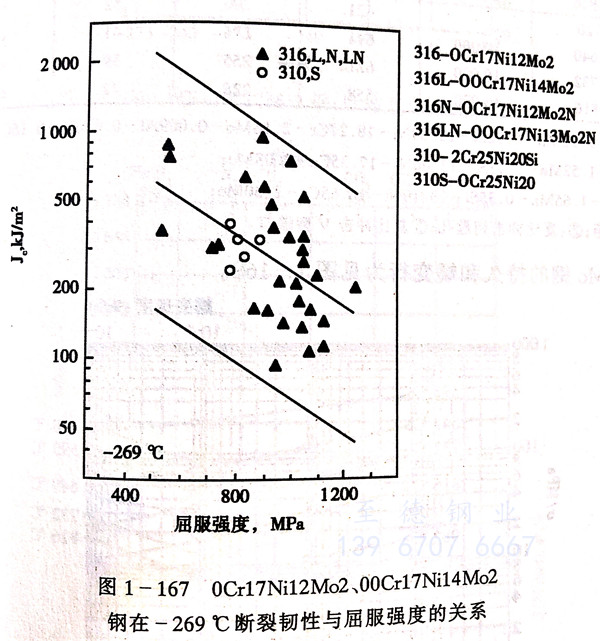

含(han)氮(dan)的（0Cr17Ni13Mo2N）316N不銹(xiu)鋼 和(he) （00Cr17Ni13Mo2N）316LN不銹(xiu)鋼在低溫的斷裂韌性見(jian)圖1-167。
五、耐蝕性(xing)
兩個含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產設備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實驗中（65%HNO3,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點蝕，耐縫隙腐蝕，耐應力腐蝕及耐選擇性腐蝕均優于316L不銹鋼。對于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復其耐晶間腐蝕性能，需進行固溶處理。若不允許固溶處理，應選擇（00Cr17Ni13Mo2N）316LN不銹鋼。
六(liu)、工(gong)藝性(xing)能
a. 熱(re)(re)(re)加(jia)工(gong)(gong) 鋼的(de)(de)熱(re)(re)(re)加(jia)工(gong)(gong)性能良好(hao)，與不(bu)含氮鋼相似(si)，由(you)于其強度(du)高(gao)，需稍大的(de)(de)變形(xing)力。適(shi)宜的(de)(de)熱(re)(re)(re)加(jia)工(gong)(gong)溫度(du)范圍(wei)為(wei)1150~850℃。
b. 冷加工(gong) 除變形抗力稍大外，此類鋼(gang)易于冷成形。
c. 熱處(chu)理 固溶(rong)處(chu)理溫(wen)(wen)度為1010~1120℃.薄帶生產的保(bao)溫(wen)(wen)時間為5min/mm(厚度），在水(shui)或空(kong)氣中(zhong)冷卻。消除(chu)應力(li)退火溫(wen)(wen)度為250~450℃ x (2~4h)空(kong)冷。
d. 焊(han)接(jie)可采用各種焊(han)接(jie)方法進行焊(han)接(jie)，焊(han)接(jie)材(cai)料(liao)宜(yi)選用與(yu)之相匹配的含氮(dan)的焊(han)接(jie)材(cai)料(liao)，以保證材(cai)料(liao)的力學(xue)性能，對于00Cr17Ni13Mo2N鋼焊(han)后不需固溶(rong)處(chu)理，在強腐蝕環境下使用的焊(han)接(jie)件，不推(tui)薦選用0Cr17Ni12Mo2N。
七、物理性能(neng)

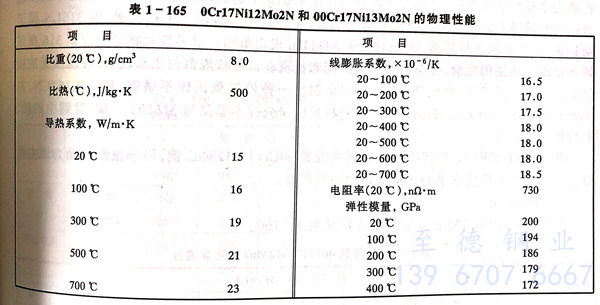

316N不銹(xiu)鋼(gang)和316LN不銹(xiu)鋼(gang)材料的(de)物理性能見表1-165。
八、應(ying)用(yong)
（0Cr17Ni13Mo2N）316N不銹(xiu)鋼 和(he) （00Cr17Ni13Mo2N）316LN不銹(xiu)鋼主(zhu)要用(yong)(yong)(yong)(yong)于要求(qiu)較高(gao)強度的(de)腐蝕環(huan)境(jing)，超(chao)低碳型00Cr17Ni13Mo2N在化肥生(sheng)(sheng)產，人造纖(xian)維生(sheng)(sheng)產，造紙(zhi)工(gong)業，制(zhi)藥工(gong)業的(de)反應器(qi)，高(gao)壓設備管線(xian)、泵、閥門等得到廣(guang)泛應用(yong)(yong)(yong)(yong)。在尿素(su)生(sheng)(sheng)產中，需(xu)通(tong)過(guo)休氏試驗的(de)設備和(he)管線(xian)尤(you)其適用(yong)(yong)(yong)(yong)。亦可用(yong)(yong)(yong)(yong)于超(chao)導和(he)核聚變環(huan)境(jing)中的(de)無磁高(gao)強度部件。
