1. 氧(yang)氣管道和管件選用的一般要求(qiu)

   ①. 氧氣管道材料的選用應根據管道的壓力、溫度和流速不同選用碳鋼、不銹鋼和鎳基(ji)合金等材料；

   ②. 管(guan)子宜(yi)采用無縫鋼管(guan)；管(guan)件宜(yi)選用無縫對焊管(guan)件；

   ③. 閥門(men)(men)采用全通徑閥門(men)(men)，但(dan)其操(cao)作狀態應為(wei)全開或(huo)全關(guan)狀態，不得使其處于半(ban)開半(ban)關(guan)狀態；并且(qie)切斷閥操(cao)作過程中兩端壓差不能過大，閥門(men)(men)宜采用法蘭連接；

   ④. 墊片宜采用帶內(nei)環(huan)的聚四(si)氟乙烯纏(chan)繞式墊片；

   ⑤. 閥門填料不(bu)應采用易脫落碎屑(xie)、纖維的(de)材(cai)料或可燃的(de)材(cai)料制(zhi)成，宜采用聚(ju)四氟乙烯材(cai)料；

   ⑥. 三通宜采用(yong)等徑三通；如采用(yong)異徑三通，可能導(dao)致氧氣(qi)流體超速，造成潛在危險；

   ⑦. 氧氣(qi)管(guan)道、管(guan)件、閥門(men)等應進行脫脂處理。

2. 流(liu)速應(ying)是在不同工作壓力范圍(wei)內的管內氧氣流(liu)速

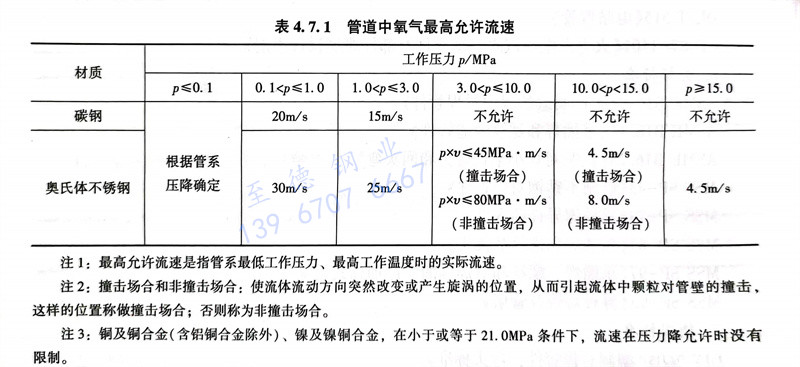

 流速(su)均指管(guan)內(nei)氧氣(qi)在工作狀態下的(de)(de)實際流速(su)。氧氣(qi)管(guan)道(dao)中最高流速(su)不應超(chao)過表4.7.1的(de)(de)規定。

   注1：最(zui)高(gao)允許流(liu)速是指(zhi)管系最(zui)低工作(zuo)壓(ya)力、最(zui)高(gao)工作(zuo)溫(wen)度時(shi)的實(shi)際流(liu)速。

   注2：撞(zhuang)擊(ji)場合(he)(he)和非撞(zhuang)擊(ji)場合(he)(he)：使流體(ti)流動方向(xiang)突然(ran)改變或產生旋渦的(de)位(wei)置(zhi)，從而引起流體(ti)中顆粒(li)對管壁(bi)的(de)撞(zhuang)擊(ji)，這樣的(de)位(wei)置(zhi)稱(cheng)做(zuo)撞(zhuang)擊(ji)場合(he)(he)；否則稱(cheng)為非撞(zhuang)擊(ji)場合(he)(he)。

   注3：銅及(ji)銅合(he)金（含鋁銅合(he)金除外）、鎳及(ji)鎳銅合(he)金，在(zai)小于或(huo)等(deng)于21.0MPa條(tiao)件(jian)下，流速在(zai)壓(ya)力(li)降允許(xu)時沒有(you)限(xian)制。

3. 氧(yang)氣(qi)管道的(de)組成件(jian)要求

  氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)管(guan)(guan)材(cai)使用的(de)(de)材(cai)質有很(hen)多種，它(ta)的(de)(de)選(xuan)擇(ze)取決于(yu)下(xia)列三個要(yao)(yao)素(su)：氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)的(de)(de)化學性(xing)質對(dui)管(guan)(guan)材(cai)的(de)(de)特(te)殊要(yao)(yao)求(qiu)，如防腐蝕、防銹(xiu)、防火等(deng)；氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)的(de)(de)溫(wen)度，如在低(di)溫(wen)下(xia)工作要(yao)(yao)求(qiu)管(guan)(guan)道不(bu)失其韌性(xing)；氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)壓(ya)力的(de)(de)高低(di)。在選(xuan)擇(ze)管(guan)(guan)材(cai)時，首先應(ying)滿足氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)的(de)(de)化學性(xing)質對(dui)管(guan)(guan)材(cai)的(de)(de)特(te)殊要(yao)(yao)求(qiu)，然后(hou)根(gen)據溫(wen)度和壓(ya)力條(tiao)件(jian)確定管(guan)(guan)材(cai)。一般情況下(xia)，氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)管(guan)(guan)道的(de)(de)主要(yao)(yao)管(guan)(guan)材(cai)是碳素(su)鋼，但(dan)由(you)于(yu)碳素(su)鋼的(de)(de)冷脆性(xing)不(bu)能用于(yu)低(di)溫(wen)＜-30℃，也由(you)于(yu)它(ta)在氧(yang)(yang)(yang)(yang)氣(qi)(qi)(qi)中會氧(yang)(yang)(yang)(yang)化銹(xiu)蝕，故(gu)在某些管(guan)(guan)段(duan)上需要(yao)(yao)采用不(bu)銹(xiu)鋼管(guan)(guan)、銅管(guan)(guan)或鋁合金管(guan)(guan)。

  工作壓力(li)較(jiao)高的氧氣(qi)(qi)管(guan)(guan)(guan)道采(cai)用(yong)黃銅(tong)管(guan)(guan)(guan)或紫銅(tong)管(guan)(guan)(guan)，不采(cai)用(yong)碳鋼管(guan)(guan)(guan)，因為(wei)管(guan)(guan)(guan)內高壓氧氣(qi)(qi)氣(qi)(qi)流急速，氣(qi)(qi)流中微粒(li)與(yu)管(guan)(guan)(guan)壁摩擦(ca)產生靜電，容易產生火花引起爆炸，特別(bie)是流過閥門(men)、彎頭、孔(kong)板等處，采(cai)用(yong)銅(tong)管(guan)(guan)(guan)可以避免火花，銅(tong)在低溫(wen)下不失(shi)去(qu)其(qi)韌性，因此(ci)，低溫(wen)氧氣(qi)(qi)管(guan)(guan)(guan)道采(cai)用(yong)有色金屬管(guan)(guan)(guan)材。

  采用碳(tan)素鋼管作氧氣(qi)管道管材(cai)時應注意以(yi)下三點：

   a. 工作壓力超過1.6MPa的碳素(su)鋼管，在閥門(men)、節流孔板及管路彎(wan)頭后面宜裝一段1.5～2m長(chang)的銅(tong)管。

   b. 快速切斷閥門后(hou)采用一(yi)段(duan)長度不(bu)小(xiao)于1.5m的銅管。

   c. 液氧排(pai)放管應(ying)采用不(bu)銹鋼管或銅(tong)管，以防腐蝕。

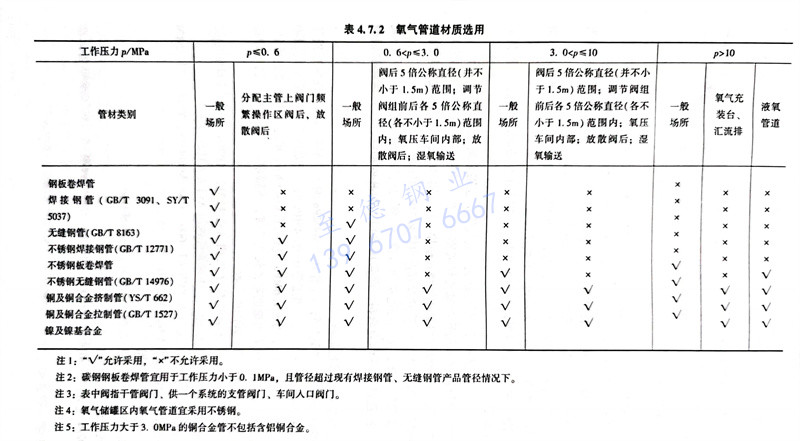

  ①. 氧(yang)氣管道材質選用見(jian)表4.7.2。

  ②. 氧氣管(guan)道管(guan)件選(xuan)用

    a. 氧氣(qi)管道的彎(wan)(wan)頭(tou)(tou)(tou)(tou)嚴禁采用褶皺彎(wan)(wan)頭(tou)(tou)(tou)(tou)，當(dang)(dang)采用冷彎(wan)(wan)或(huo)熱彎(wan)(wan)彎(wan)(wan)制碳鋼彎(wan)(wan)頭(tou)(tou)(tou)(tou)時，彎(wan)(wan)曲半(ban)徑不應小于公稱直徑的5倍；當(dang)(dang)采用壓制對焊彎(wan)(wan)頭(tou)(tou)(tou)(tou)時，宜選(xuan)用長半(ban)徑彎(wan)(wan)頭(tou)(tou)(tou)(tou)。

    對工作壓力(li)不大于(yu)0.1MPa的鋼(gang)板卷焊(han)管(guan)(guan)，可以采用斜接(jie)彎頭(tou)，90°彎頭(tou)應采用中間為大于(yu)或等于(yu)二段管(guan)(guan)制作的管(guan)(guan)件，彎頭(tou)內壁應平(ping)滑(hua)，無銳(rui)邊(bian)、毛刺及焊(han)瘤。

    b. 氧(yang)氣管道的(de)變(bian)徑(jing)(jing)管宜(yi)采用壓制(zhi)對(dui)焊(han)(han)管件，當焊(han)(han)接制(zhi)作時，變(bian)徑(jing)(jing)部分長度(du)不(bu)宜(yi)小于兩端(duan)管外徑(jing)(jing)差值的(de)3倍；其內壁應平滑，無銳(rui)邊、毛刺及焊(han)(han)瘤。

   c. 氧氣(qi)管道的(de)三通宜(yi)采用(yong)壓(ya)制(zhi)對(dui)焊，當不(bu)能(neng)取得時，應在工廠或現場預(yu)制(zhi)，加工到無銳(rui)角(jiao)、無突出部位及焊瘤。

 ③. 氧氣(qi)管(guan)道管(guan)子管(guan)件焊接(jie)應采(cai)用氬弧焊打底(di)

    氧氣管(guan)(guan)道(dao)選用(yong)(yong)全通徑閥，不(bu)用(yong)(yong)快開、快閉，嚴禁用(yong)(yong)閘(zha)閥。閥門的填(tian)料應采(cai)用(yong)(yong)聚四氟乙烯或膨脹(zhang)石(shi)墨。墊(dian)片(pian)(pian)及填(tian)料不(bu)易(yi)脫落碎屑(xie)、纖維材(cai)料或可(ke)燃氣體。氧氣管(guan)(guan)道(dao)墊(dian)片(pian)(pian)宜選用(yong)(yong)纏(chan)繞式(shi)墊(dian)片(pian)(pian)。宜選用(yong)(yong)RF法蘭(lan)帶內(nei)外定位環纏(chan)繞墊(dian)片(pian)(pian)。氧氣管(guan)(guan)道(dao)、閥門、管(guan)(guan)件、儀表、墊(dian)片(pian)(pian)及其他(ta)附件必須脫脂處理。

   氧氣(qi)管道(dao)的(de)連(lian)接應采用(yong)焊接，但不可避(bi)免(mian)地與(yu)設備、閥門連(lian)接時可以采用(yong)法蘭用(yong)一氧化鉛、水玻璃或聚四氟乙烯(xi)薄膜(mo)作(zuo)為填料，嚴禁用(yong)涂鉛紅的(de)麻或棉絲(si)，或其他含油脂的(de)材料。

   氧氣管道應有導除(chu)靜電的接地(di)措施。

4. 氧氣管(guan)道管(guan)件(jian)的選用

   當氧(yang)氣(qi)管(guan)道(dao)工作(zuo)壓力≤4MPa時(shi)，三通(tong)可(ke)以采(cai)用(yong)(yong)(yong)(yong)現場直接(jie)開(kai)口焊接(jie)制(zhi)成，異徑(jing)(jing)管(guan)采(cai)用(yong)(yong)(yong)(yong)卷制(zhi)焊接(jie)而成。當工作(zuo)壓力＞4MPa時(shi)，三通(tong)和異徑(jing)(jing)管(guan)應采(cai)用(yong)(yong)(yong)(yong)鍛制(zhi)三通(tong)和鍛制(zhi)異徑(jing)(jing)管(guan)。氧(yang)氣(qi)管(guan)道(dao)工作(zuo)壓力≤1.6MPa，管(guan)道(dao)直徑(jing)(jing)＜50mm和需要用(yong)(yong)(yong)(yong)螺紋(wen)連接(jie)處，可(ke)以采(cai)用(yong)(yong)(yong)(yong)可(ke)鍛鑄鐵配件，螺紋(wen)填料(liao)采(cai)用(yong)(yong)(yong)(yong)聚四氟乙烯生(sheng)料(liao)帶，不得(de)用(yong)(yong)(yong)(yong)鉛油(you)和麻絲。氧(yang)氣(qi)管(guan)道(dao)所用(yong)(yong)(yong)(yong)的(de)壓力表應采(cai)用(yong)(yong)(yong)(yong)專供氧(yang)氣(qi)使用(yong)(yong)(yong)(yong)的(de)禁(jin)油(you)壓力表。

5. 工程應用

   某氧氣管道，不銹鋼管子選用ASTMA312-TP304（同中國舊標準的0Cr18Ni9，新標準的06Cr19Ni10）無縫管。不銹鋼管件選用ASTM A312-TP304。

  如果選用鎳及鎳合金，則管子選用ASTMB167-600（UNS N06600），管件選用ASTMA312-TP304。ASTM B366-WPNCI(UNS N06600)。

6. 氧氣(qi)管道設(she)計常用標準(zhun)規范

  GB 16912《深度冷凍(dong)法(fa)生產氧氣及相關氣體安全(quan)技(ji)術規程》

  GB 50030《氧氣站設計規范》

  IGC DOC 13／02／E《氧(yang)氣(qi)管道系(xi)統（Oxygen Pipeline Systems）》歐洲(zhou)工業氣(qi)體協(xie)會標(biao)準(EIGA)
