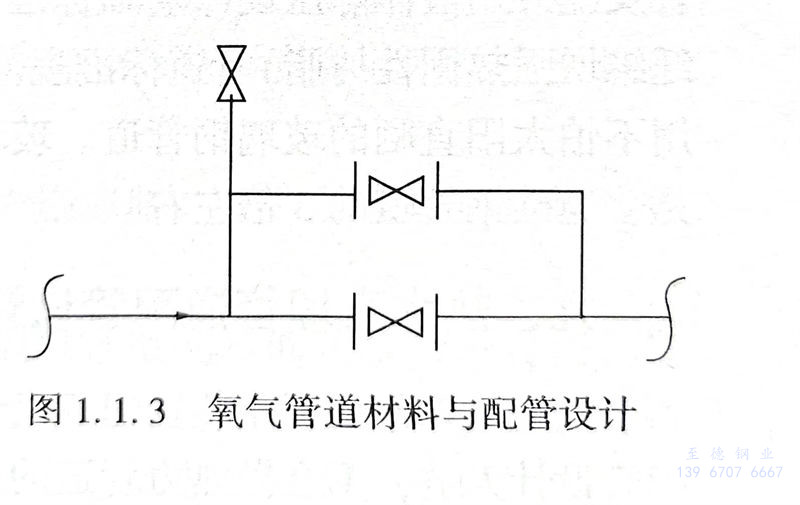

在某石化裝置，浙江至德鋼業有限公司工人人員發現某氧氣(qi)管道閥門側面還設計了防爆操作防護墻，有些防護過度。歸根結底是配管設計人員沒有真正理解標準規范的設計要求，由心中過度害怕引起。如圖1.1.3所示，某氧氣管道主管是18”的A312 TP304／TP304L（SMLS），后增加了旁路，配管設計人員仍選用A312 TP304／TP304L（SMLS）不銹鋼(gang)管道(dao)是錯誤的，因按照此工藝圖，旁路1.5＂的流速加大了，需要選用鎳(nie)基合金材料（UNS N06600）才可以滿足工程設計質量。氧氣管道材料應根據管道壓力、溫度和流速不同選用碳鋼、不銹鋼(gang)和鎳基合金；宜采用無縫鋼管、無縫管件、全通徑閥，其操作狀態全開或全關，不得使其處于半開半關狀態；切斷閥操作過程兩端壓差不能過大，閥門宜用法蘭連接；墊片宜選用帶內環聚四氟乙烯纏繞墊片；填料不應采用易脫落碎屑、纖維的材料或可燃的材料制成，宜選用聚四氟乙烯材料；三通宜選用等徑三通，氧氣管子、管件、閥門等應進行脫脂處理。見歐洲工業氣體協會標準（EIGA）《Oxygen Piping Systems》（氧氣管道系統）IGC DOC 13／12／E等規范。



  如(ru)圖(tu)1.1.3所示，緊急切斷閥(fa)(fa)(fa)(fa)(fa)(fa)通(tong)(tong)(tong)常(chang)是(shi)自動(dong)的，在(zai)全(quan)(quan)開位(wei)置運行，通(tong)(tong)(tong)常(chang)僅在(zai)緊急情況下關閉。緊急切斷閥(fa)(fa)(fa)(fa)(fa)(fa)是(shi)高流(liu)量(liang)閥(fa)(fa)(fa)(fa)(fa)(fa)，通(tong)(tong)(tong)常(chang)為閘閥(fa)(fa)(fa)(fa)(fa)(fa)、刀形閘閥(fa)(fa)(fa)(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)(fa)(fa)(fa)或(huo)球閥(fa)(fa)(fa)(fa)(fa)(fa)。旁(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)(fa)(fa)通(tong)(tong)(tong)常(chang)是(shi)從手(shou)動(dong)閥(fa)(fa)(fa)(fa)(fa)(fa)的上(shang)游到下游的隔離閥(fa)(fa)(fa)(fa)(fa)(fa)，安裝(zhuang)目(mu)的是(shi)通(tong)(tong)(tong)過(guo)(guo)隔離閥(fa)(fa)(fa)(fa)(fa)(fa)對壓力(li)進行均(jun)衡(heng)，一旦建立了壓力(li)均(jun)衡(heng)，隔離閥(fa)(fa)(fa)(fa)(fa)(fa)可以安全(quan)(quan)打開。旁(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)(fa)(fa)也(ye)用于對下游系統緩(huan)慢加壓，以緩(huan)解(jie)超速(su)和快速(su)增壓風險(xian)。受控(kong)、緩(huan)慢加壓需要使用節流(liu)流(liu)量(liang)控(kong)制(zhi)型閥(fa)(fa)(fa)(fa)(fa)(fa)門，由于其具有流(liu)量(liang)控(kong)制(zhi)功(gong)能，旁(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)(fa)(fa)分為節流(liu)閥(fa)(fa)(fa)(fa)(fa)(fa)、過(guo)(guo)程控(kong)制(zhi)閥(fa)(fa)(fa)(fa)(fa)(fa)。雖然(ran)被歸(gui)類為過(guo)(guo)程控(kong)制(zhi)閥(fa)(fa)(fa)(fa)(fa)(fa)，旁(pang)通(tong)(tong)(tong)閥(fa)(fa)(fa)(fa)(fa)(fa)通(tong)(tong)(tong)常(chang)為手(shou)動(dong)操(cao)作閥(fa)(fa)(fa)(fa)(fa)(fa)，通(tong)(tong)(tong)常(chang)是(shi)截止閥(fa)(fa)(fa)(fa)(fa)(fa)或(huo)球閥(fa)(fa)(fa)(fa)(fa)(fa)等。為盡量(liang)減少(shao)旁(pang)通(tong)(tong)(tong)管線中(zhong)(zhong)可能聚集的顆粒數量(liang)，旁(pang)通(tong)(tong)(tong)管連(lian)接應(ying)安裝(zhuang)到主管中(zhong)(zhong)心線或(huo)中(zhong)(zhong)心線以上(shang)。


  按GB 50030《氧(yang)氣站設計(ji)(ji)規范》，設計(ji)(ji)壓力(li)大(da)于(yu)0.1MPa的(de)氧(yang)氣管(guan)道上，不得用(yong)閘閥(fa)(fa)。設計(ji)(ji)壓力(li)大(da)于(yu)或等(deng)于(yu)1.0MPa且公稱(cheng)直(zhi)徑大(da)于(yu)或等(deng)于(yu)150mm的(de)氧(yang)氣管(guan)道上的(de)手(shou)動(dong)閥(fa)(fa)門，宜(yi)(yi)設旁(pang)通閥(fa)(fa)。設計(ji)(ji)壓力(li)大(da)于(yu)1.0MPa，公稱(cheng)直(zhi)徑大(da)于(yu)或等(deng)于(yu)150mm的(de)氧(yang)氣管(guan)道上經常(chang)操作的(de)閥(fa)(fa)門，宜(yi)(yi)用(yong)氣動(dong)閥(fa)(fa)門。
