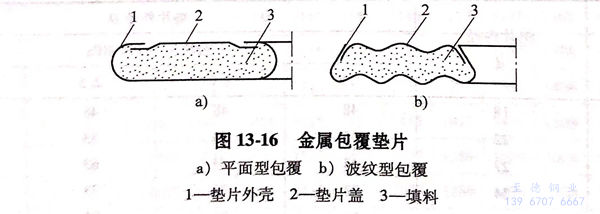

金(jin)屬(shu)包覆(fu)(fu)墊片是以非金(jin)屬(shu)材(cai)(cai)料為芯材(cai)(cai)，切成所需(xu)的形狀，外(wai)面包以厚度為0.25~0.5mm的金(jin)屬(shu)薄板組成的一種復合墊片。按包覆(fu)(fu)狀態，一般分為平面型包覆(fu)(fu)和(he)波紋型包覆(fu)(fu)兩種，如(ru)圖13-16所示。


圖 16.jpg


 金屬薄板可根據材料的彈塑性、耐熱性和耐蝕性選取。其材料主要有黃銅、鋁、軟鋼、不銹鋼、鈦和蒙乃爾合金等；作為包覆墊片中的芯材，一般有石棉板或石棉橡膠板、聚四氟乙烯、柔性石墨板材以及碳纖維或陶瓷纖維等。


 金屬包覆墊片的主要特點是：具有與包覆金屬相同的耐蝕性和相近的耐熱性，非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。此外，這種墊片還能制成各種形式的異形墊片，例如橢圓形、方形、帶筋形或更復雜的形狀，以滿足各種換熱器管箱和非圓形壓力容器密封的需要。與非金屬軟墊片相比，這種墊片在經常拆卸的條件下不易損壞、不污染、不腐蝕法蘭密封面，而且具有較高的強度。


一、型式(shi)與代號


1. 型式


  a. 管(guan)法蘭用(yong)金屬(shu)包覆(fu)墊片的型(xing)式分為平面型(xing)（F型(xing)）及波紋型(xing)（C型(xing)）兩種。


  b. 壓(ya)力容(rong)器法蘭用金屬包覆(fu)墊片的型式為平面型一(yi)種。


2. 代號

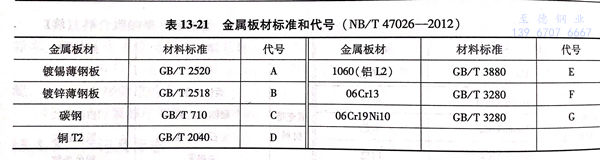

金(jin)屬包(bao)覆墊(dian)片(pian)外殼用金(jin)屬板材的(de)標(biao)準和代號(hao)，見表13-21.




二、尺寸(cun)


 1. 平面(mian)型

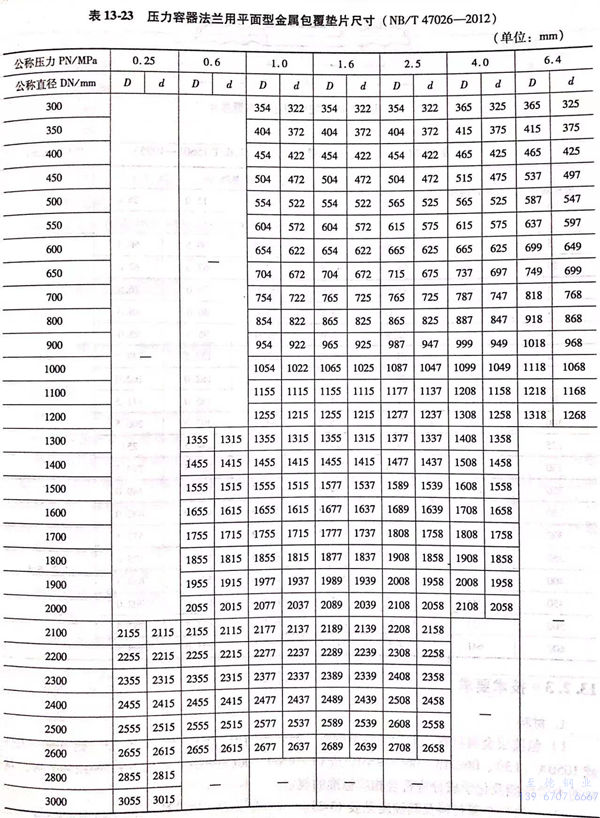

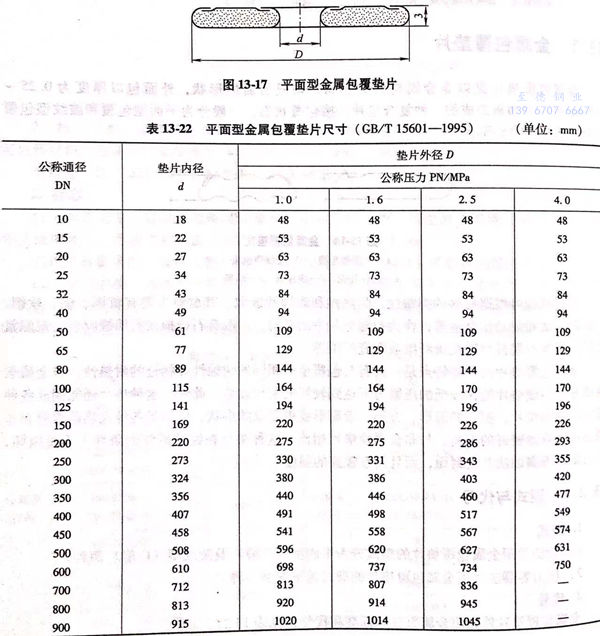

 平(ping)面型金屬包覆墊片的尺寸見圖(tu) 13-17 和 表 13-22、表 13-23。





 2. 波紋(wen)型

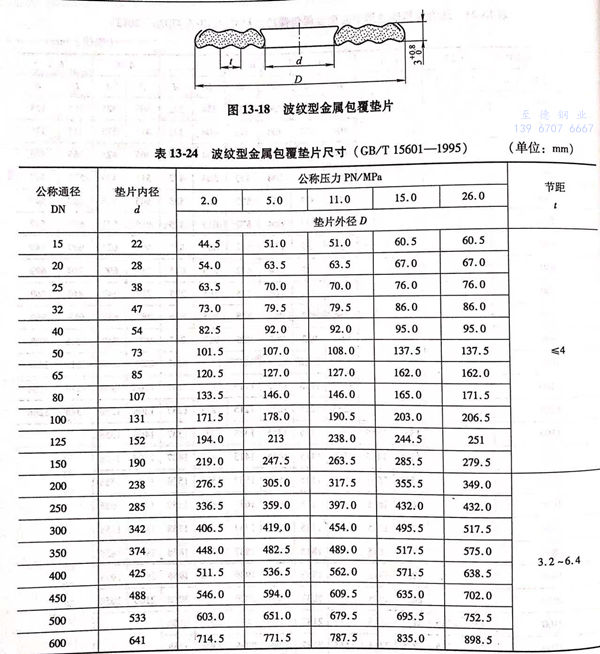

 波(bo)紋型金屬包覆墊片的尺寸見(jian)圖 13-18 和 表 13-24。





三、技術要求


1. 材料


 a. 包覆層金屬材料一般為鍍錫薄鋼板、鍍鋅薄鋼板、08F、銅T2或T3、鋁1060(L2)或1050A(L3)、06Cr13、06Cr19Ni10或0Cr19Ni9、022Cr19Ni10 和 022Cr17Ni12Mo2等，材料的力學性能及化學成分應符合相應標準的規定。

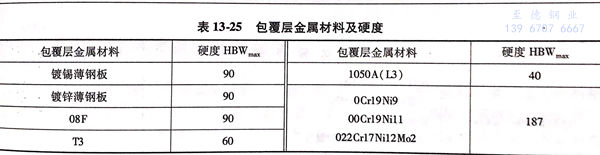

 b. 包覆層金屬材(cai)料(liao)及其硬度見表13-25.




 c. 包覆(fu)層金屬材料的厚度：平(ping)面型包覆(fu)層不(bu)得小于(yu)0.25mm; 波(bo)紋型包覆(fu)層不(bu)得小于(yu)0.3mm。


 d. 填充材(cai)料(liao)(liao)可為石(shi)棉、柔性(xing)石(shi)墨或其他(ta)非金屬材(cai)料(liao)(liao)。


2. 反包(bao)寬(kuan)度

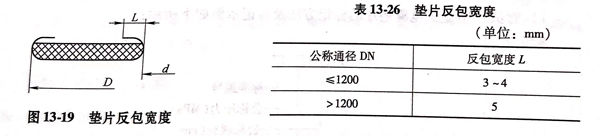

 平面型金屬包覆(fu)墊(dian)片的反(fan)包寬度L見(jian)圖13-19及表(biao)13-26.




3. 缺陷


包(bao)覆層金屬(shu)表面不允許有影響密封性能的傷(shang)痕、銹(xiu)斑等缺(que)陷。


4. 制作墊片(pian)的注意事項


 制作墊片時應盡量(liang)采用(yong)整張金屬(shu)(shu)板。若因(yin)直(zhi)徑(jing)大(da)、板寬度(du)不夠時允(yun)許拼接，其(qi)(qi)拼接頭數一般以(yi)2~3個(ge)為(wei)宜。對接切口應切割成45°,采用(yong)氬弧焊(han)或氧乙炔焊(han)。對接焊(han)縫必須打磨與母材(cai)平齊(qi)，焊(han)接接頭應按GB/T 232-1999《金屬(shu)(shu)材(cai)料 彎曲試(shi)驗方法(fa)》的規定進行冷(leng)彎試(shi)驗，其(qi)(qi)彎曲半(ban)徑(jing)為(wei)1.5mm,彎曲角度(du)為(wei)180°,冷(leng)彎試(shi)樣的焊(han)縫處(chu)及相鄰母材(cai)不得出現裂紋；金屬(shu)(shu)板材(cai)表面不得有徑(jing)向貫(guan)通刻痕。


5. 填(tian)充(chong)材料的厚(hou)度


填充材料在整個截面(mian)上厚度(du)應均勻(yun)一致。


6. 性能

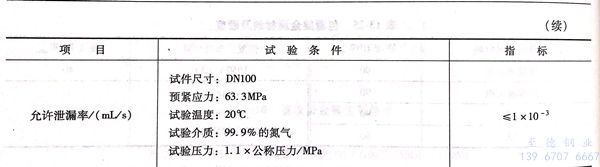

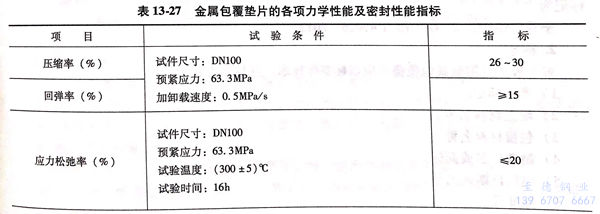

金屬包覆(fu)墊片的各項(xiang)力(li)學性(xing)能及密(mi)封性(xing)能指標見表(biao)13-27.



四、標記及標志(zhi)


1. 標記(ji)


 a. 管法(fa)蘭用金屬包(bao)覆墊片的標記方法(fa)及標記示例如(ru)下所示：


標(biao)記方法(fa)：

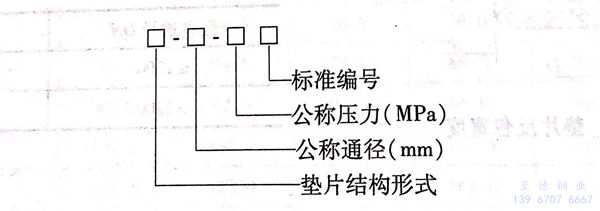

雜 2.jpg


標記示例：公稱通徑50mm,公稱壓力2.0MPa的波紋型金屬(shu)包(bao)覆墊片為:  C-50-2.0 GB/T 15601


 b. 壓(ya)力容器(qi)法(fa)蘭用(yong)金屬包覆墊片(pian)的標(biao)記(ji)方法(fa)及標(biao)記(ji)示例如下所示：

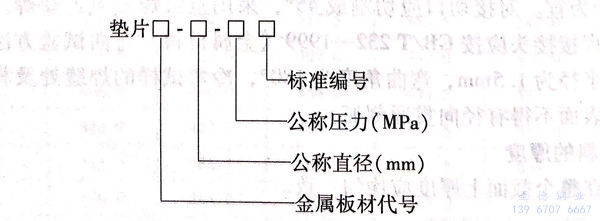

標記(ji)方(fang)法：


雜 3.jpg


標記示例：


  公(gong)稱直徑1000mm,公(gong)稱壓(ya)力2.50MPa,金(jin)屬板(ban)材(cai)為(wei)06Cr19Ni9的包(bao)覆墊片(pian)


  標記為 :  墊片 G-1000-2.50 NB/T 47026-2012


2. 標志(zhi)


對于管法蘭用金屬包覆墊片應以標簽作標志，其標志內容(rong)為：


 a. 產品(pin)標記。


 b. 填充材料名稱(cheng)。


 c. 包(bao)覆材料名稱。


 d. 制造廠名或商標。


 e. 出(chu)廠日期或批號。


 f. 標準(zhun)號。
