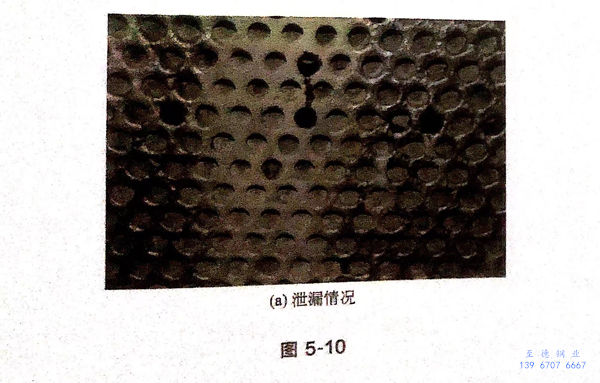

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼(gang)換熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換熱(re)管尺寸： 25mm×2mm.

3. 工作環境

  殼程：過熱蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情(qing)況：不(bu)銹鋼換熱管和管板連接(jie)處的管內有水滲入，如(ru)圖(tu)5-10所示。

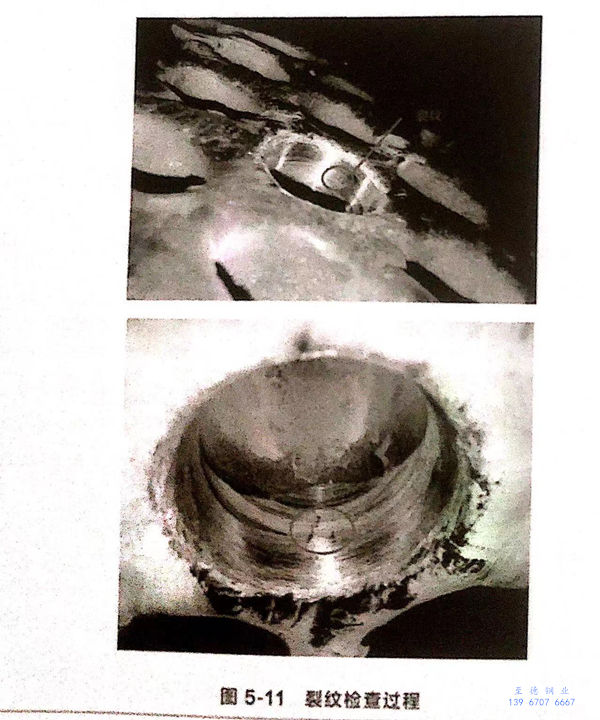

 對(dui)泄漏位置打磨(mo)后(hou)，在管(guan)內(nei)壁(bi)發現(xian)裂紋，隨著(zhu)深入打磨(mo)，裂紋寬度逐漸(jian)增大，如圖5-11所示(shi)，說(shuo)明裂紋起源于換熱管(guan)外壁(bi)。

 4. 分析過程

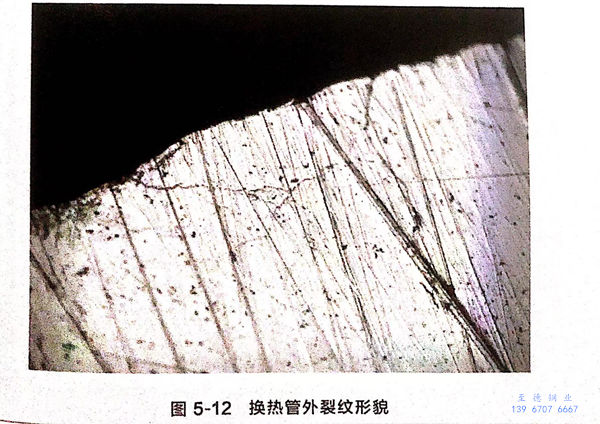

 切割(ge)一段(duan)泄(xie)漏(lou)的換熱管進行分(fen)析。肉眼觀察(cha)到(dao)換熱管外(wai)壁有一凹(ao)坑，從凹(ao)坑位置開始(shi)打磨，在顯(xian)微(wei)鏡下觀察(cha)到(dao)樹枝狀(zhuang)裂紋，如圖5-12所示。

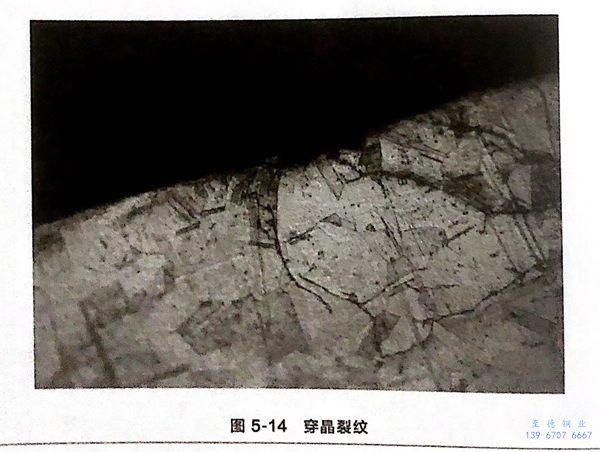

 材(cai)料的(de)金(jin)相組織為典型的(de)奧(ao)氏體組織，如圖5-13所示。在(zai)顯(xian)(xian)微鏡下觀察到(dao)有(you)明顯(xian)(xian)的(de)穿(chuan)晶裂紋，如圖5-14所示。

 同時，在(zai)廢(fei)熱鍋爐進(jin)口水中檢測出氯離(li)子(zi)，綜(zong)合(he)分析可判斷：不銹鋼(gang)換(huan)熱管泄漏是由(you)應力腐蝕開裂引起的。
