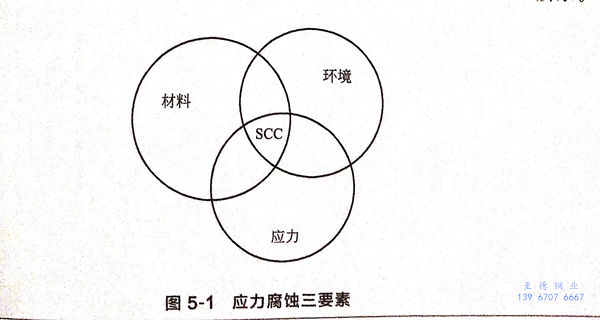

不銹鋼應(ying)力(li)腐蝕是由材料、環境和應(ying)力(li)三者共同作(zuo)用的(de)結果，如圖5-1所(suo)示。

不同的金屬或合金發生應力腐蝕的環境是不同的，截至目前已發現奧氏體不銹鋼在含鹵素離子環境、H₂S水溶液、NaOH溶液等40多種介質中都會發生應力腐蝕。應力腐蝕一般具有以下特點。

1. 脆(cui)性斷裂

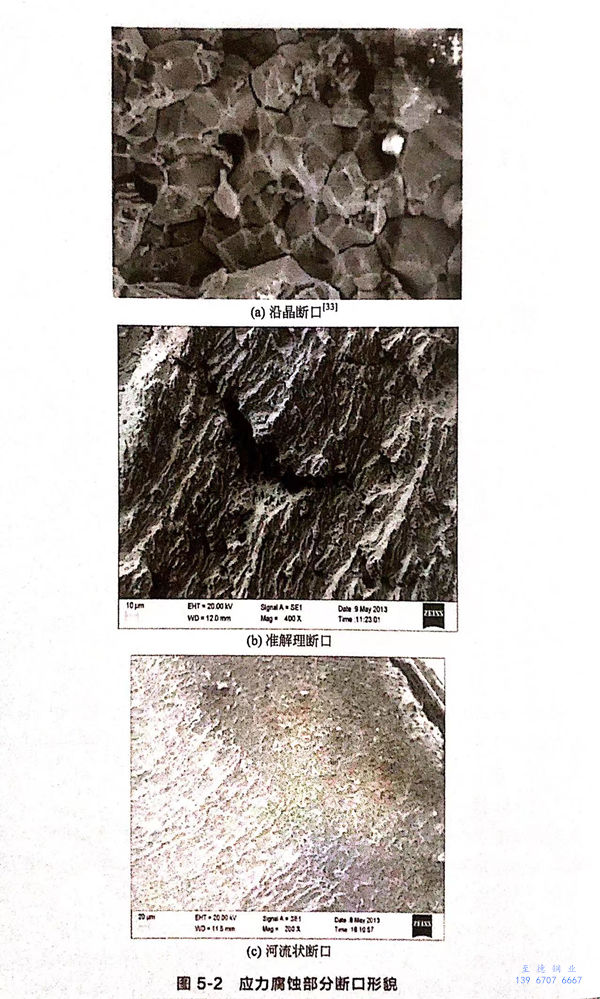

  應(ying)力腐蝕(shi)斷(duan)口是(shi)典型(xing)的脆性斷(duan)口，斷(duan)口附近(jin)肉眼觀察(cha)不到(dao)腐蝕(shi)產(chan)物和塑性變形。斷(duan)口形貌包括河流狀、扇狀、羽毛狀、魚(yu)骨(gu)狀等(deng)，在宏(hong)觀上裂紋擴展(zhan)垂(chui)直于應(ying)力方向，其形態有沿晶型(xing)、穿(chuan)晶型(xing)和混合型(xing)，如圖(tu)5-2所示(shi)。

2. 樹枝狀裂紋

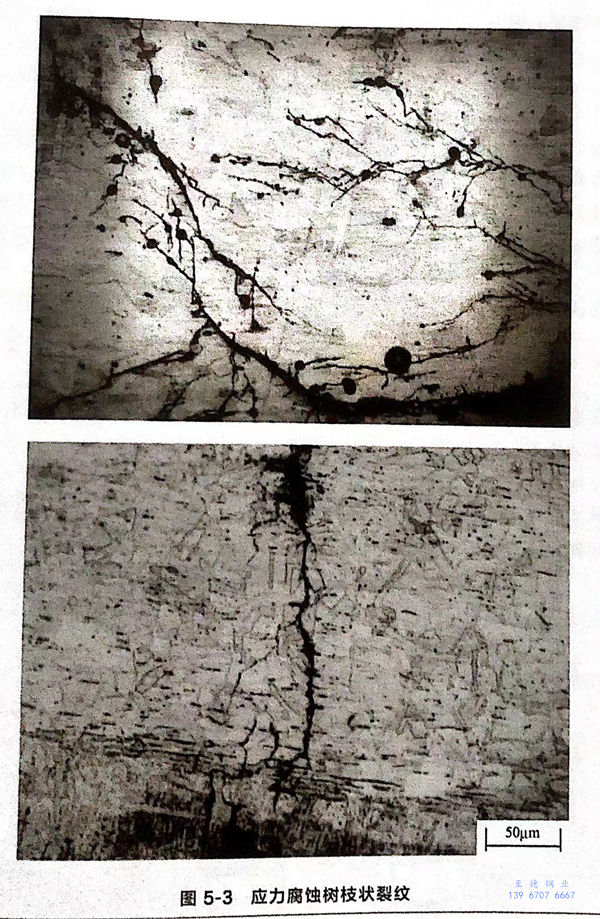

  應(ying)力(li)腐蝕(shi)裂(lie)紋具有典型的樹枝狀特點，這是在腐蝕類型判斷中比較重要的依據。裂紋主干短粗，分支細長。裂紋較深，但寬度較窄。從不同方向觀察到的裂紋形貌是不一樣的，部分裂紋形貌如圖5-3所示。

3. 不確定性

  不確定性一是指產生時間的不確定性；二是指裂紋擴展方向的不確定性。裂紋的萌生時間與環境、應力、材料以及使用狀態有關，其孕育期少則幾天，多則幾十年。裂紋的擴展方向具有一定的隨機性，裂紋主干基本垂直于拉應力方向延伸，而分支在材料的三個幾何方向都有擴展，在擴展過程中具有一定的隨機性。裂紋擴展速度一般為10^-7~10^-4mm/s。
