1. 技(ji)術條(tiao)件

板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.

2. 焊接工(gong)藝規范

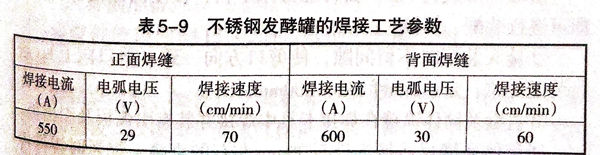

 采用Ⅰ形坡口，根部間隙為(wei)4mm,坡口及(ji)(ji)兩側(ce)50mm以內清理干凈(jing)，不得有油污及(ji)(ji)雜質(zhi)；焊絲為(wei)H0Cr21Ni10,直徑為(wei)4mm;焊劑為(wei)HJ260,250℃烘(hong)干并保溫(wen)2h;電源為(wei)直流反接；工藝參數(shu)見表(biao)5-9.

 為防止475℃脆(cui)化及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。

 焊后進(jin)行焊縫外(wai)觀檢驗，然后進(jin)行20%的X射線(xian)(xian)探傷，且(qie)符合JB4730-1994《壓(ya)力(li)容(rong)器無損檢測》Ⅱ級要求，同時對工藝進(jin)行檢查：進(jin)行X射線(xian)(xian)探傷和(he)力(li)學(xue)性能(neng)試驗，合格后進(jin)行整體水壓(ya)試驗，試驗壓(ya)力(li)為0.31MPa.
