埋弧焊(han)(han)時為(wei)了調整焊(han)(han)接(jie)(jie)(jie)機(ji)頭與焊(han)(han)件的(de)相對位(wei)置，使整個焊(han)(han)接(jie)(jie)(jie)過(guo)程中待(dai)焊(han)(han)處(chu)始終處(chu)于最適合焊(han)(han)接(jie)(jie)(jie)的(de)位(wei)置，還要保證在施焊(han)(han)過(guo)程中穩定、可靠(kao)安(an)全(quan)，一(yi)般(ban)均(jun)需有相應的(de)輔(fu)助設(she)(she)備(bei)與焊(han)(han)機(ji)相配(pei)合。必需的(de)輔(fu)助設(she)(she)備(bei)有焊(han)(han)接(jie)(jie)(jie)夾具、焊(han)(han)件變位(wei)設(she)(she)備(bei)、焊(han)(han)機(ji)機(ji)頭變位(wei)設(she)(she)備(bei)和焊(han)(han)縫成形設(she)(she)備(bei)等(deng)。
1. 焊接(jie)夾具(ju)

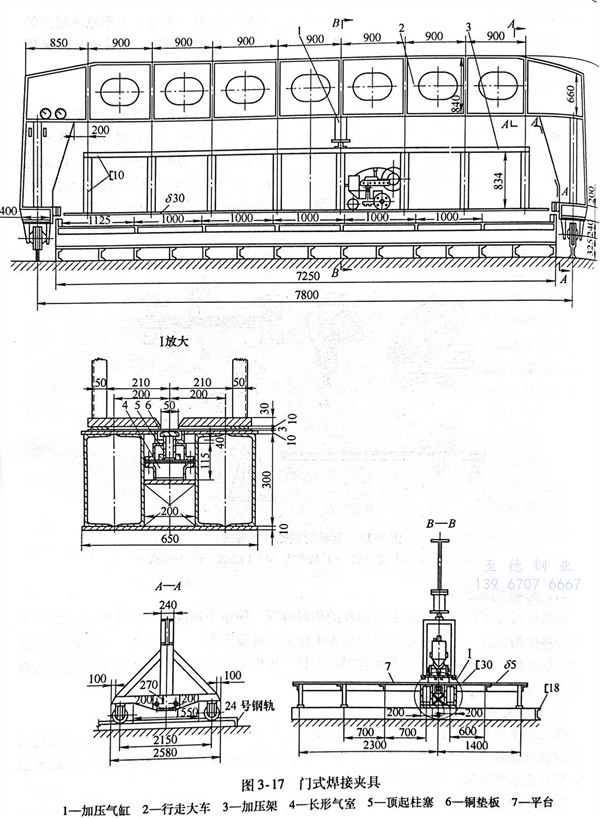

使用焊(han)接(jie)夾具的(de)目的(de)在于(yu)使焊(han)件準確定位(wei)并夾緊，以便焊(han)接(jie)。這(zhe)樣可(ke)以減少或免去定位(wei)焊(han)縫且能(neng)(neng)減少焊(han)接(jie)變(bian)形(xing)(xing)(xing)。圖(tu)3-17為一種常用的(de)鋼板拼(pin)焊(han)縱焊(han)縫的(de)門式夾具的(de)示意圖(tu)，配有(you)成(cheng)形(xing)(xing)(xing)銅(tong)墊(dian)板，能(neng)(neng)獲得單面(mian)焊(han)雙面(mian)成(cheng)形(xing)(xing)(xing)的(de)焊(han)縫。
2. 焊(han)件變位設備

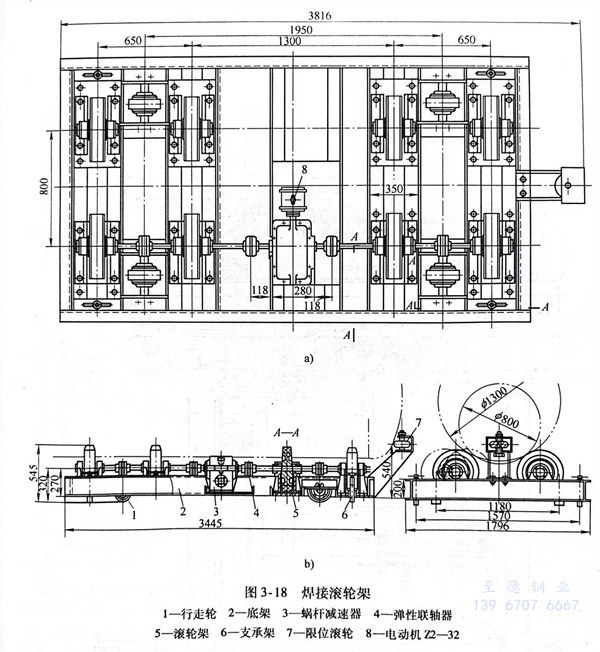

主要(yao)功能(neng)是使(shi)(shi)焊(han)(han)件(jian)旋轉(zhuan)、傾斜、翻轉(zhuan)以使(shi)(shi)待焊(han)(han)處處于(yu)(yu)最適(shi)合的(de)(de)焊(han)(han)接(jie)位(wei)置，來(lai)達到提高生產效率，改善焊(han)(han)縫質量(liang)和(he)減輕人工勞動(dong)(dong)強(qiang)度(du)為目(mu)的(de)(de)。焊(han)(han)件(jian)變位(wei)設備的(de)(de)形(xing)(xing)式(shi)、結(jie)構(gou)和(he)尺(chi)寸要(yao)根(gen)據焊(han)(han)接(jie)構(gou)件(jian)的(de)(de)形(xing)(xing)式(shi)、重量(liang)專門設計，通(tong)常有滾(gun)輪(lun)架(jia)和(he)翻轉(zhuan)機等。用(yong)于(yu)(yu)回轉(zhuan)體的(de)(de)尺(chi)寸要(yao)根(gen)據焊(han)(han)接(jie)構(gou)件(jian)的(de)(de)形(xing)(xing)式(shi)、重量(liang)專門設計，通(tong)常有滾(gun)輪(lun)架(jia)和(he)翻轉(zhuan)機等。用(yong)于(yu)(yu)回轉(zhuan)體的(de)(de)典型(xing)滾(gun)輪(lun)架(jia)如圖3-18所(suo)示。長(chang)軸式(shi)焊(han)(han)接(jie)滾(gun)輪(lun)架(jia)的(de)(de)主動(dong)(dong)滾(gun)輪(lun)與(yu)從動(dong)(dong)滾(gun)輪(lun)的(de)(de)數量(liang)較多時，要(yao)求(qiu)滾(gun)輪(lun)始(shi)終保持(chi)在同(tong)一軸線上，焊(han)(han)件(jian)在上面不易變形(xing)(xing)和(he)打滑。這種滾(gun)輪(lun)架(jia)適(shi)用(yong)于(yu)(yu)焊(han)(han)接(jie)中、薄壁、長(chang)度(du)大的(de)(de)筒(tong)形(xing)(xing)焊(han)(han)件(jian)。筒(tong)體上若有凸出附件(jian)，應防止轉(zhuan)動(dong)(dong)中與(yu)長(chang)軸相干涉。
3. 焊機(ji)機(ji)頭變(bian)位(wei)設備

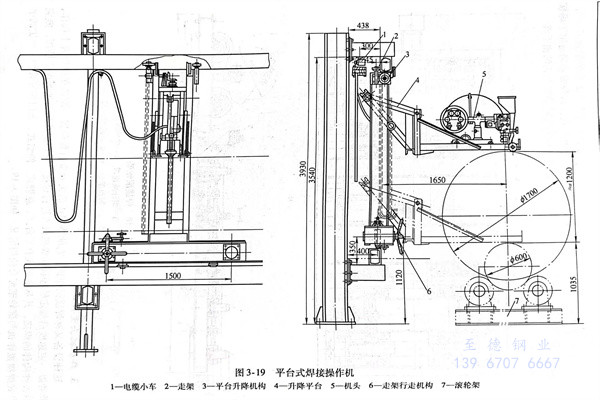

這種設備(bei)又稱焊(han)接(jie)操作機(ji)(ji)。它(ta)能將焊(han)接(jie)機(ji)(ji)頭(tou)對準待焊(han)位(wei)(wei)置，使(shi)之(zhi)在該位(wei)(wei)置上操作，或(huo)者以一(yi)定(ding)速度沿(yan)規(gui)定(ding)軌跡移動焊(han)機(ji)(ji)機(ji)(ji)頭(tou)進行焊(han)接(jie)。它(ta)與(yu)焊(han)接(jie)滾(gun)輪架(jia)(jia)等(deng)配合使(shi)用，能完成各種構件的(de)焊(han)接(jie)，其基本形式(shi)(shi)(shi)(shi)有平臺式(shi)(shi)(shi)(shi)、懸(xuan)臂式(shi)(shi)(shi)(shi)、伸縮式(shi)(shi)(shi)(shi)、龍門式(shi)(shi)(shi)(shi)等(deng)幾種。常用的(de)平臺式(shi)(shi)(shi)(shi)焊(han)接(jie)操作機(ji)(ji)與(yu)滾(gun)輪架(jia)(jia)配合使(shi)用情況，如圖3-19。
4. 焊(han)縫成形設備(bei)

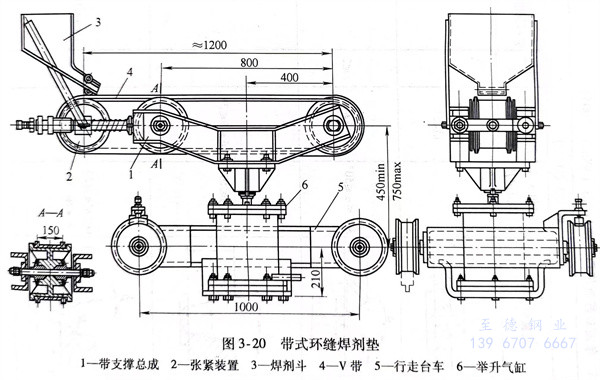

由于埋弧焊(han)的電弧功率大，在對接接頭焊接時，為了防止熔化金屬的流失和燒穿并促使焊縫背面成形，往往需要在焊縫背面加墊板。最常用的焊縫成形設備除前面所述銅墊板外，還有焊劑襯墊，它適用于縱焊縫和環焊縫。圖3-20為典型的帶式環焊縫焊劑墊的示意圖。圖中舉升氣缸6在工作時將帶支撐總成1舉起，使帶兩邊凸棱與工作表面接觸，帶在摩擦力的作用下隨焊件運動。位于帶一端的焊劑斗3內焊劑經出料口落在帶上，傳到待焊點之下方，托住高溫的熔池，過后將多余焊劑傳到另一端，落入回收箱內，供重復使用。
