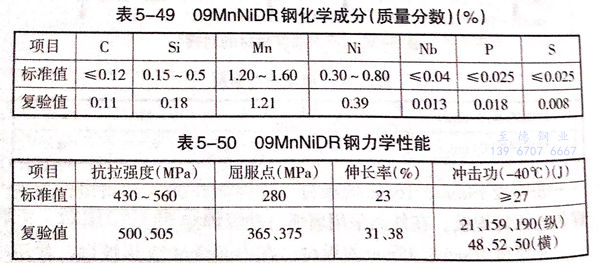

低溫(wen)鋼09MnNiDR板(ban)材，厚(hou)度(du)24mm,鋼板(ban)為正火狀(zhuang)態，其化(hua)學成分及力學性(xing)能見表5-49和表5-50.

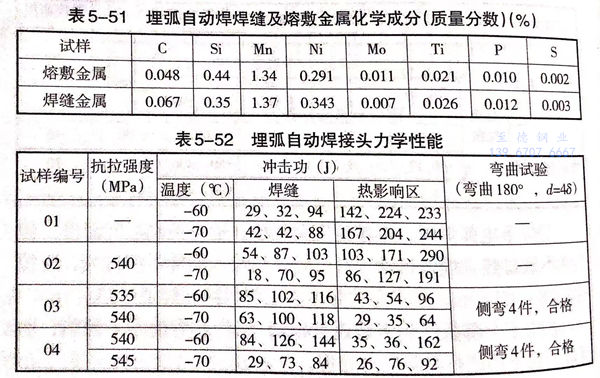

埋弧(hu)自動(dong)焊(han)試驗(yan)，選用(yong)焊(han)材：焊(han)絲CHW-SG,直徑4mm;焊(han)劑CHF105.焊(han)接(jie)環(huan)境為：室(shi)溫23~28℃;相對濕度(du)(du)62%~69%.焊(han)接(jie)采用(yong)直流(liu)反(fan)接(jie)，V形坡(po)口，多層多道焊(han)，熱輸入(ru)2326kj/cm,道間溫度(du)(du)50℃.焊(han)后按GB150-1998及JB/T4709-2000要求(qiu)進行焊(han)后消(xiao)除應力熱處理。焊(han)縫及熔敷金屬化學成分見表(biao)5-51;接(jie)頭力學性(xing)能見表(biao)5-52。
