1. 材料性能

 母材采用厚度為20mm的321不銹鋼板，實際化學成分見表5-3。

 焊材(cai)采用直(zhi)徑(jing)為3mm的H00Cr22Ni10焊絲(si)，配(pei)合HJ260焊劑。焊絲(si)復驗實際化(hua)學成分見表5-4.

 技(ji)術(shu)條件要求焊接接頭具有抗晶(jing)間腐蝕性能(neng)。應通過AST-MA262-81E法。對(dui)焊縫組織要求鐵素體含量低于10%。

2. 焊(han)接工藝

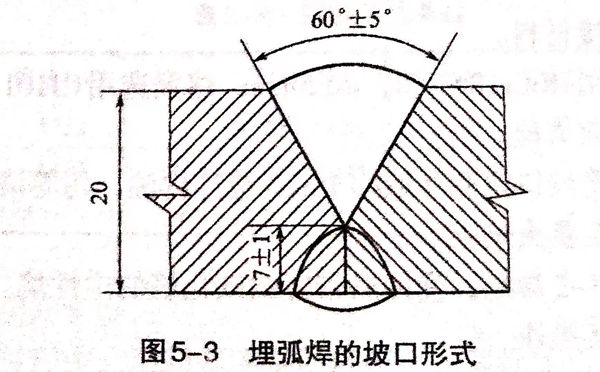

  埋弧(hu)自(zi)動焊(han)(han)的坡口形式如圖5-3所示。焊(han)(han)前(qian)要求(qiu)將坡口及焊(han)(han)縫兩側20mm內用丙酮等(deng)溶劑清理干(gan)凈，露出金(jin)屬光澤(ze)。焊(han)(han)劑在(zai)焊(han)(han)前(qian)應進行300~400℃烘(hong)干(gan)并保溫2h。

  焊(han)(han)接過(guo)程中焊(han)(han)道間清渣應以不銹鋼鏟頭，切忌用普通高速鋼，以免表(biao)面滲(shen)碳。清根(gen)可(ke)用碳弧氣(qi)刨，并用砂輪機修磨毛刺(ci)。清根(gen)后采用E0-19-10Nb-16(A132)焊(han)(han)條(tiao)焊(han)(han)接內側焊(han)(han)縫。

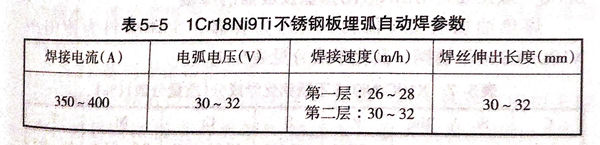

  焊接(jie)過程(cheng)中應控制層間溫度(du)小于120℃,焊接(jie)參數見表5-5。

  焊后進(jin)行900℃1h穩定(ding)化處(chu)理。焊接(jie)接(jie)頭(tou)應進(jin)行100%射線探傷。

3. 接(jie)頭各項性能

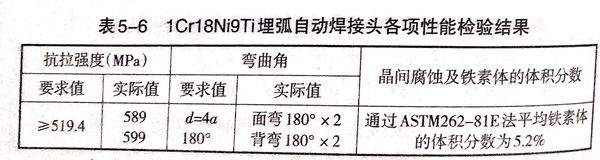

 321不銹(xiu)鋼焊接接頭各項性能檢驗結果見表5-6
