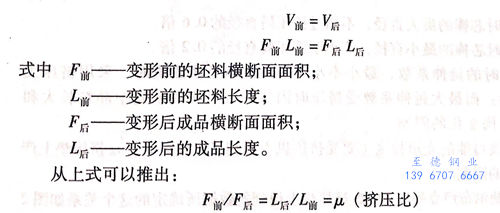

浙江(jiang)至德鋼業有(you)限公司(si)根據金屬變形的體積(ji)不變定律，變形前的體積(ji)V前和變形后的(de)體(ti)積V后相等，即
理(li)論上(shang)(shang)的(de)擠(ji)(ji)(ji)(ji)壓比是擠(ji)(ji)(ji)(ji)壓前后面積之比或擠(ji)(ji)(ji)(ji)壓后前管長度之比。擠(ji)(ji)(ji)(ji)壓比的(de)選擇取決(jue)于一系列的(de)因素，如(ru)擠(ji)(ji)(ji)(ji)壓機(ji)的(de)能力、擠(ji)(ji)(ji)(ji)壓材料的(de)性(xing)能、潤(run)(run)滑(hua)劑(ji)(ji)的(de)類型等。根(gen)據(ju)試驗認(ren)為，當(dang)采用(yong)玻璃潤(run)(run)滑(hua)劑(ji)(ji)進(jin)(jin)行擠(ji)(ji)(ji)(ji)壓時(shi)，理(li)論上(shang)(shang)擠(ji)(ji)(ji)(ji)壓比可達(da)到200; 而當(dang)采用(yong)石墨潤(run)(run)滑(hua)劑(ji)(ji)進(jin)(jin)行擠(ji)(ji)(ji)(ji)壓時(shi)，擠(ji)(ji)(ji)(ji)壓比僅可達(da)到20.實際上(shang)(shang)，一般鋼擠(ji)(ji)(ji)(ji)壓時(shi)，采用(yong)玻璃潤(run)(run)滑(hua)劑(ji)(ji)擠(ji)(ji)(ji)(ji)壓的(de)擠(ji)(ji)(ji)(ji)壓比通常在60以下，以35~40為佳。
也有(you)資料認為，金屬(shu)(shu)的(de)(de)變(bian)形速度(du)受到延伸(shen)系(xi)數(shu)（擠壓(ya)比(bi)）的(de)(de)影(ying)響，擠壓(ya)比(bi)越(yue)大(da)，金屬(shu)(shu)的(de)(de)流動速度(du)越(yue)快(kuai)，擠壓(ya)制(zhi)(zhi)品(pin)出(chu)口溫升越(yue)高。因此，為了控制(zhi)(zhi)擠壓(ya)金屬(shu)(shu)的(de)(de)出(chu)口溫度(du)，防止由于變(bian)形金屬(shu)(shu)的(de)(de)流動速度(du)過(guo)(guo)快(kuai)，而引起擠壓(ya)制(zhi)(zhi)品(pin)的(de)(de)出(chu)口溫度(du)過(guo)(guo)高，導致變(bian)形金屬(shu)(shu)中晶粒長大(da)以(yi)及不利金屬(shu)(shu)變(bian)形的(de)(de)金相(xiang)組織出(chu)現，而將(jiang)擠壓(ya)時的(de)(de)延伸(shen)系(xi)數(shu)μ控制(zhi)(zhi)在以(yi)下的(de)(de)數(shu)值范(fan)圍內(nei)：
碳素鋼(gang)和低(di)合金(jin)鋼(gang) μ<70
滾珠軸承鋼 μ<40
高合金鋼和鐵鎳合金 μ<25
尼科波爾南方不銹鋼管廠推薦的擠壓比μ如下：
碳(tan)素鋼(gang)管 ＜50
碳(tan)素鋼異(yi)型材 25~30
合金鋼(gang)和不銹鋼(gang)管 30~35
合金(jin)鋼和不銹鋼型材 15~20
立式穿孔(kong)機的延伸系數(shu)μ推薦如下：
碳素鋼(gang)和合(he)金(jin)鋼(gang) ＜1.6
不銹鋼穿孔(kong) ＜1.5
不銹鋼擴孔 ＜1.3
擠(ji)(ji)壓變(bian)形的(de)限制(zhi)(zhi)條件(jian)(jian)：擠(ji)(ji)壓變(bian)形參(can)數(shu)的(de)限制(zhi)(zhi)條件(jian)(jian)與各種情況(kuang)下具體的(de)生產(chan)條件(jian)(jian)有關(guan)。以下數(shu)據適用于(yu)大批(pi)量生產(chan)的(de)條件(jian)(jian)，在(zai)個別的(de)、小批(pi)量鋼管生產(chan)時，其(qi)經濟性并不起重要作用。因此，以下限制(zhi)(zhi)參(can)數(shu)的(de)數(shu)值可以相應(ying)變(bian)化和(he)擴大使用范圍(wei)：
對于不(bu)銹(xiu)鋼管外徑和壁厚之比，碳素鋼和低合金鋼為D/S≤30,不銹鋼為D/S ≤25。
對于擠壓時芯棒的最大(da)直徑(jing)，不超過擠壓筒直徑(jing)的0.6倍。對于擠壓時芯棒的最小(xiao)直徑(jing)，不小(xiao)于擠壓筒直徑(jing)的0.2倍。
對于擠(ji)壓(ya)時的(de)(de)延伸(shen)系(xi)數(shu)(shu)，最小不小于2.5,小于該數(shu)(shu)值時，采(cai)用擠(ji)壓(ya)工藝是不經濟的(de)(de)；而最大(da)延伸(shen)系(xi)數(shu)(shu)受擠(ji)壓(ya)時因熱效應引(yin)起的(de)(de)金屬中晶粒長大(da)和不利的(de)(de)組(zu)織結(jie)構變化的(de)(de)限制。擠(ji)壓(ya)時金屬可能的(de)(de)變形程度主要(yao)受擠(ji)壓(ya)機上(shang)達到最大(da)負(fu)荷(he)時，在擠(ji)壓(ya)墊上(shang)產生的(de)(de)壓(ya)力大(da)小的(de)(de)限制。

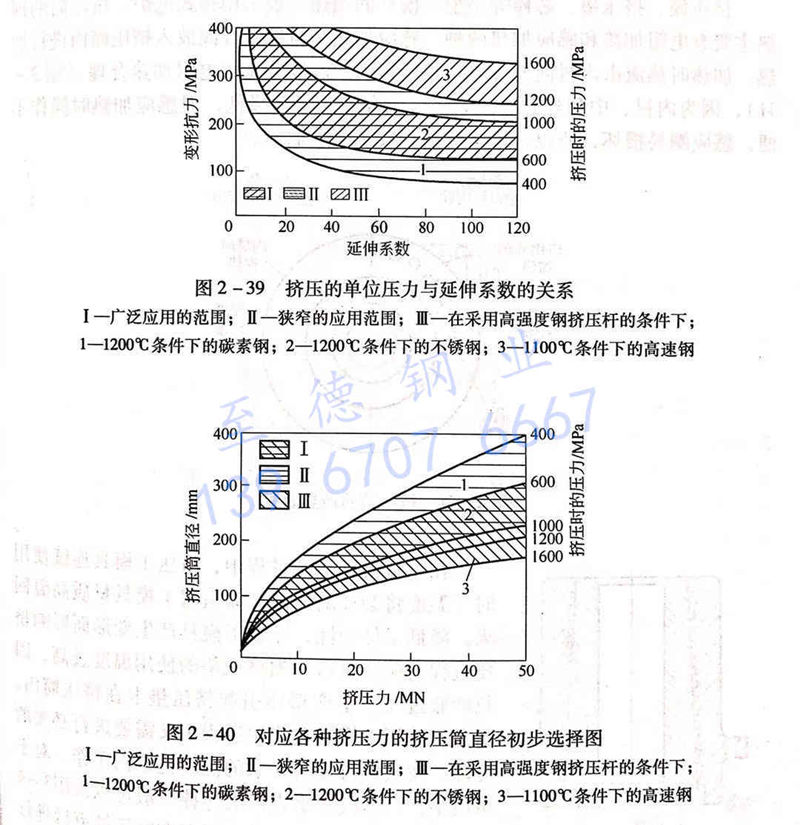

奧(ao)地(di)利席(xi)勒爾(er)布盧克(ke)曼廠(chang)31MN擠(ji)(ji)(ji)(ji)壓(ya)(ya)機上得到的數據所(suo)確(que)定的這個(ge)關(guan)(guan)系如圖(tu)2－39所(suo)示(shi)。而(er)對于各(ge)種擠(ji)(ji)(ji)(ji)壓(ya)(ya)機擠(ji)(ji)(ji)(ji)壓(ya)(ya)筒直徑(jing)(jing)（坯料直徑(jing)(jing)）的選擇可參考圖(tu)2-40。圖(tu)2-39所(suo)示(shi)為擠(ji)(ji)(ji)(ji)壓(ya)(ya)的單位壓(ya)(ya)力與(yu)延伸系數的關(guan)(guan)系，圖(tu)2-40所(suo)示(shi)為對各(ge)種擠(ji)(ji)(ji)(ji)壓(ya)(ya)力的擠(ji)(ji)(ji)(ji)壓(ya)(ya)機的擠(ji)(ji)(ji)(ji)壓(ya)(ya)筒直徑(jing)(jing)初步(bu)選擇圖(tu)。
