1. 電刷(shua)鍍(du)修復(fu)目的物
航(hang)空(kong)上使用的1Cr18Ni9Ti不銹鋼導管，在(zai)使用過程中，表面產生劃傷、壓(ya)痕、腐蝕等損傷，當缺陷深度在(zai)0.05mm以內時，經電刷鍍技(ji)術(shu)修(xiu)復后，鍍層質量完全滿足使用要(yao)求。
2. 工藝流程
除油→膠帶粘貼→電凈→沖(chong)洗(xi)→2號活(huo)(huo)化液活(huo)(huo)化→沖(chong)洗(xi)→3號活(huo)(huo)化液活(huo)(huo)化→鍍(du)特殊鎳打底層(ceng)(ceng)→沖(chong)洗(xi)→鍍(du)高堆積堿銅作(zuo)尺寸(cun)層(ceng)(ceng)→沖(chong)洗(xi)→修光→鍍(du)鎳-鎢-鈷合金工作(zuo)層(ceng)(ceng)→沖(chong)洗(xi)→吹干。
3. 工藝條(tiao)件
①. 鍍(du)前預處理(li)
用丙酮擦洗待(dai)鍍表面及鄰近(jin)部位(wei)，用膠帶將(jiang)鄰近(jin)部位(wei)粘貼(tie)保護(hu)好(hao)，將(jiang)工件(jian)(jian)夾(jia)持(chi)到車床上，在刷(shua)鍍過程中(zhong)，工件(jian)(jian)轉動(dong)，鍍筆不動(dong)，工件(jian)(jian)和鍍筆之間(jian)保持(chi)一定(ding)的相對運動(dong)速率。
②. 電凈

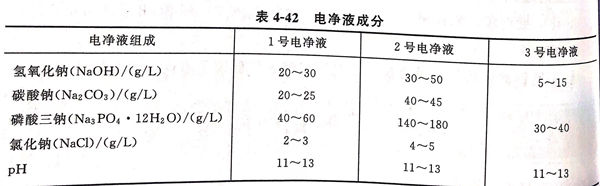

電凈(jing)溶液(ye)參(can)見表4-42 1號電凈(jing)液(ye)，工(gong)(gong)作電壓12V,電極連接是(shi)鍍(du)筆接正極，工(gong)(gong)件接負極，鍍(du)筆與(yu)工(gong)(gong)件的相(xiang)對運動速率9~12m/min.電凈(jing)時間30秒自來水沖(chong)洗干凈(jing)。
③. 活化(hua)

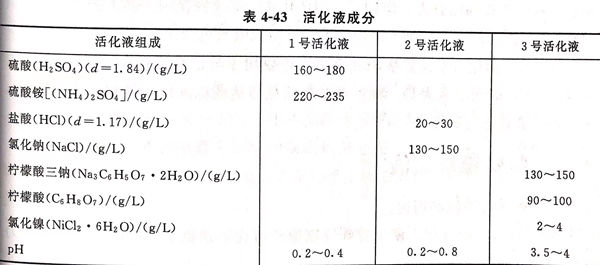

先(xian)用2號活化液(ye)活化，2號(hao)活化(hua)(hua)(hua)液成(cheng)(cheng)分參見表(biao)4-43,再用3號(hao)活化(hua)(hua)(hua)液活化(hua)(hua)(hua)。3號(hao)活化(hua)(hua)(hua)液成(cheng)(cheng)分參見表(biao)4-43.3號(hao)活化(hua)(hua)(hua)液處理除去2號(hao)活化(hua)(hua)(hua)液處理后在(zai)不銹鋼表(biao)面上表(biao)現的(de)污(wu)物（殘留(liu)炭），污(wu)物的(de)存在(zai)降低了打(da)底層(ceng)與基體(ti)的(de)結合力，導(dao)致鍍層(ceng)起(qi)皮(pi)，脫落(luo)或鍍不上。經3號(hao)活化(hua)(hua)(hua)液活化(hua)(hua)(hua)后，表(biao)面呈銀灰色(se)，無黑斑(ban)，無掛水(shui)珠現象。工作(zuo)電壓2號(hao)活化(hua)(hua)(hua) 10V，3號(hao)活化(hua)(hua)(hua) 18V, 電極連接方式是鍍筆(bi)負極，工件接正極。鍍筆(bi)與工件的(de)相對運(yun)動速(su)率(lv)9~18m/min,活化(hua)(hua)(hua)時間≤30秒,活化(hua)(hua)(hua)后不必水(shui)洗(xi)直接刷鍍。
④. 刷鍍特殊鎳打底層(ceng)
采(cai)用特殊(shu)鎳作(zuo)打底層，鎳層可提高(gao)鍍層與不銹(xiu)鋼基體(ti)的結(jie)合力，有利于(yu)承受較大的負(fu)荷(he)。特殊(shu)鎳刷鍍液(ye)見表44.工作(zuo)電壓10V,電按連接(jie)方式(shi)是(shi)鍍筆(bi)(bi)接(jie)正極(ji)，工件接(jie)負(fu)極(ji)；鍍筆(bi)(bi)與工件的相(xiang)對運動速率為9~12/min; 鍍液(ye)補充方式(shi)是(shi)鍍筆(bi)(bi)浸藍鍍液(ye)；刷鍍時間為60~120s; 鍍層厚度為0.001~0.003m0m,自來(lai)水沖(chong)洗干凈。
⑤. 刷(shua)鍍厚沉積堿性銅(tong)作為尺寸層
厚沉(chen)(chen)積堿性銅具有較(jiao)高的(de)沉(chen)(chen)積速(su)率，可獲得較(jiao)厚的(de)鍍(du)層，致密性好，可填補(bu)溝槽(cao)。鍍(du)液厚沉(chen)(chen)積堿性銅成分(fen)見(jian)。工(gong)作電(dian)壓為12V;電(dian)極連接方(fang)式(shi)是鍍(du)筆接正極，工(gong)件接負極；鍍(du)筆與(yu)工(gong)件的(de)相對運動速(su)率為9~18m/min;鍍(du)液補(bu)充方(fang)式(shi)是鍍(du)筆浸蘸鍍(du)液。一次鍍(du)成填平(ping)后(hou)，用自來水沖洗(xi)干凈。
⑥. 刷鍍鎳-鎢-鈷合金(jin)作工作層(ceng)
采用鎳－鎢(wu)－鈷(gu)(gu)合金（又稱(cheng)鎳－鎢(wu)D合金）作(zuo)工作(zuo)層可提高導管表(biao)面鍍(du)層的耐磨性。鎳－鎢(wu)－鈷(gu)(gu)合金電刷鍍(du)液(ye)成(cheng)分。工作(zuo)電壓為(wei)12V;電極連(lian)接方式是鍍(du)筆接正(zheng)極，工件接負極；鍍(du)筆與工件的相對運動速率(lv)為(wei)9~18m/min;刷鍍(du)時間為(wei)5~10min;鍍(du)層厚度約為(wei)0.01mm.最后用自來(lai)水(shui)沖洗干(gan)(gan)凈，冷風吹(chui)干(gan)(gan)。
