GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不銹鋼焊絲(si)和焊劑的型號分類。型號分類根據焊絲-焊劑組合的熔敷金屬化學成分、熔敷金屬力學性能進行劃分。

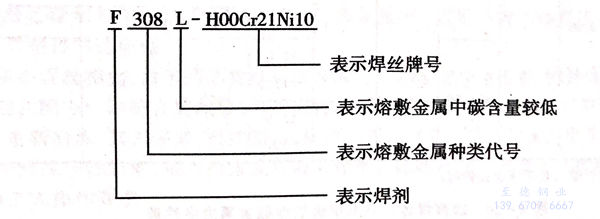

 型(xing)號編制方法(fa)為(wei)：字母“F”表(biao)示(shi)焊(han)劑；“F”后(hou)面的(de)數字表(biao)示(shi)熔敷金屬種類代號，如有特殊要求的(de)化學(xue)成(cheng)分，該化學(xue)成(cheng)分用元素符號表(biao)示(shi)，放在數字的(de)后(hou)面；“－”后(hou)面表(biao)示(shi)焊(han)絲的(de)牌號，焊(han)絲的(de)牌號按YB/T 5092.完整的(de)焊(han)絲－焊(han)劑型(xing)號舉(ju)例如下：

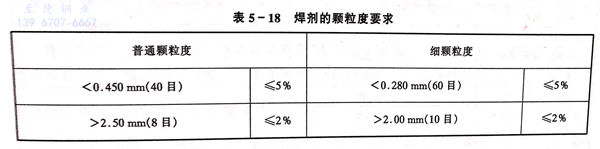

 焊劑為顆粒(li)狀，其(qi)顆粒(li)度應(ying)符合表(biao)5-18規定，但根據供需雙(shuang)方協(xie)議的(de)要(yao)求，允許制造其(qi)他尺寸(cun)的(de)焊劑。焊劑中機械夾雜物（碳粒(li)、鐵屑、原材料顆粒(li)、鐵合金凝珠(zhu)及其(qi)他雜質）的(de)質量百分(fen)含(han)量不得(de)大于0.30%。

 焊劑(ji)(ji)的硫含量(liang)(liang)不大(da)(da)于0.060%,磷含量(liang)(liang)不大(da)(da)于0.080%.根據供需雙方協(xie)議，也(ye)可制造硫、磷含量(liang)(liang)更低的焊劑(ji)(ji)。使用焊劑(ji)(ji)焊接時，焊道(dao)應(ying)整齊、成形美觀、脫渣容易，焊道(dao)與焊道(dao)之間、焊道(dao)與母材之間應(ying)過渡平滑(hua)，不應(ying)產生較嚴重的咬邊現象。

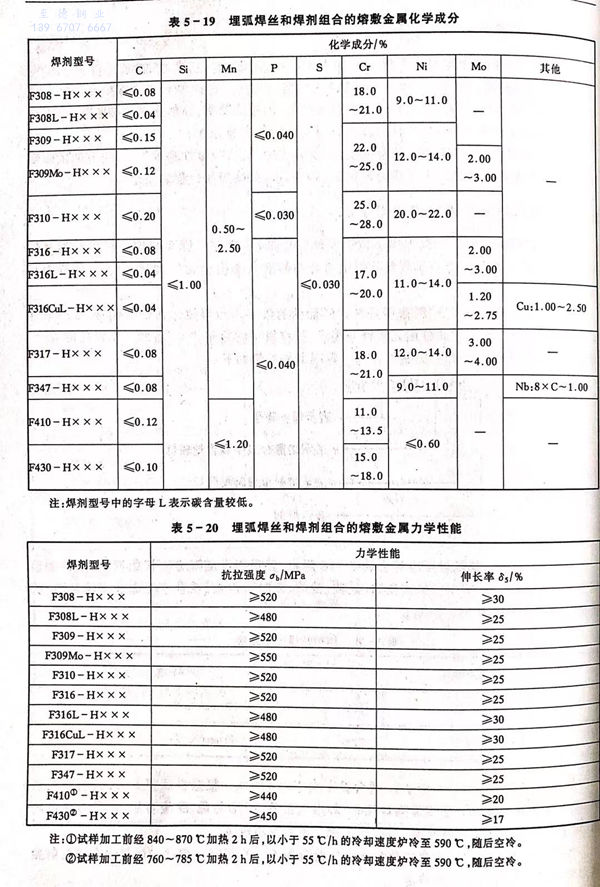

 焊絲和(he)焊劑組(zu)合的熔敷(fu)金屬化學成分應(ying)符合表(biao)5-19規定。焊絲和(he)焊劑組(zu)合的熔敷(fu)金屬力(li)學性(xing)能應(ying)符合表(biao)5-20規定。
