用于不銹鋼焊接的焊絲分為實芯焊絲(si)和藥芯焊絲兩大(da)類(lei)，其生產技術條件和(he)制造工藝(yi)有較大(da)的差別，使(shi)用(yong)特(te)點也(ye)各不(bu)相同。不(bu)銹鋼實芯焊(han)(han)(han)絲(si)一般用(yong)于惰性氣體保護(hu)(hu)焊(han)(han)(han)和(he)埋弧焊(han)(han)(han)，不(bu)銹鋼藥(yao)芯焊(han)(han)(han)絲(si)則用(yong)二氧(yang)化(hua)碳氣體保護(hu)(hu)焊(han)(han)(han)、混合氣體保護(hu)(hu)焊(han)(han)(han)和(he)埋弧焊(han)(han)(han)。
一、不銹(xiu)鋼實(shi)芯焊絲(si)
不銹鋼實芯(xin)焊(han)絲(si)按焊(han)接方(fang)法的不同，可分為氣體保護焊(han)用焊(han)絲(si)和埋弧(hu)焊(han)用焊(han)絲(si)。
1. 氣體保(bao)護焊(han)用(yong)不(bu)銹鋼實芯(xin)焊(han)絲的型(xing)號和牌號
根據YB/T 5092-1996《焊(han)接(jie)用不(bu)銹鋼絲》標準規定(ding)，不(bu)銹鋼焊(han)絲按(an)焊(han)絲化學成(cheng)分(fen)(fen)分(fen)(fen)類(lei)，焊(han)接(jie)用不(bu)銹鋼焊(han)絲牌號的(de)表示(shi)(shi)(shi)方法為Hxxx,其(qi)中字(zi)母“H”表示(shi)(shi)(shi)焊(han)接(jie)用焊(han)絲；H后(hou)面(mian)的(de)一位或兩位數(shu)字(zi)表示(shi)(shi)(shi)含(han)碳量(liang)；再后(hou)面(mian)的(de)字(zi)母或數(shu)字(zi)表示(shi)(shi)(shi)其(qi)他合金元素及其(qi)含(han)量(liang)，與鋼材的(de)表示(shi)(shi)(shi)方法大致相同，如H00Cr21Ni10。

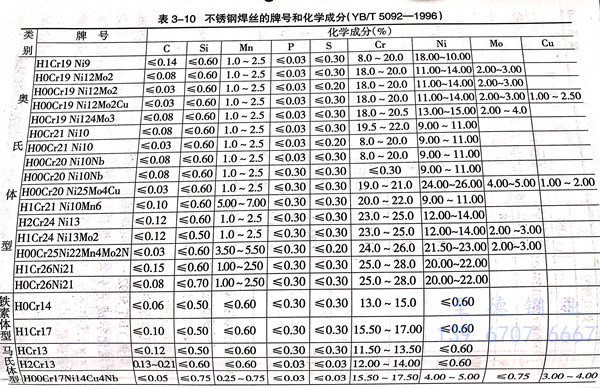

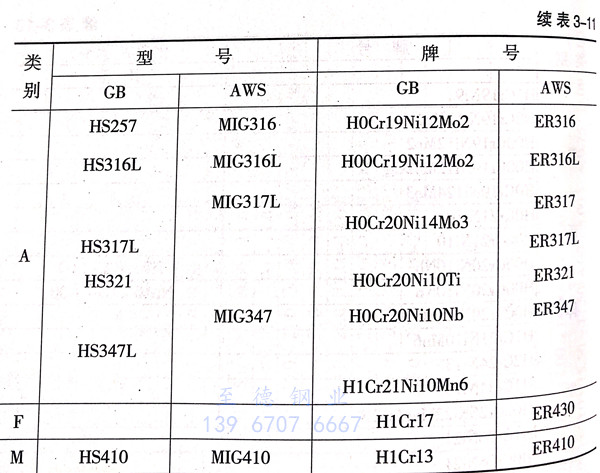

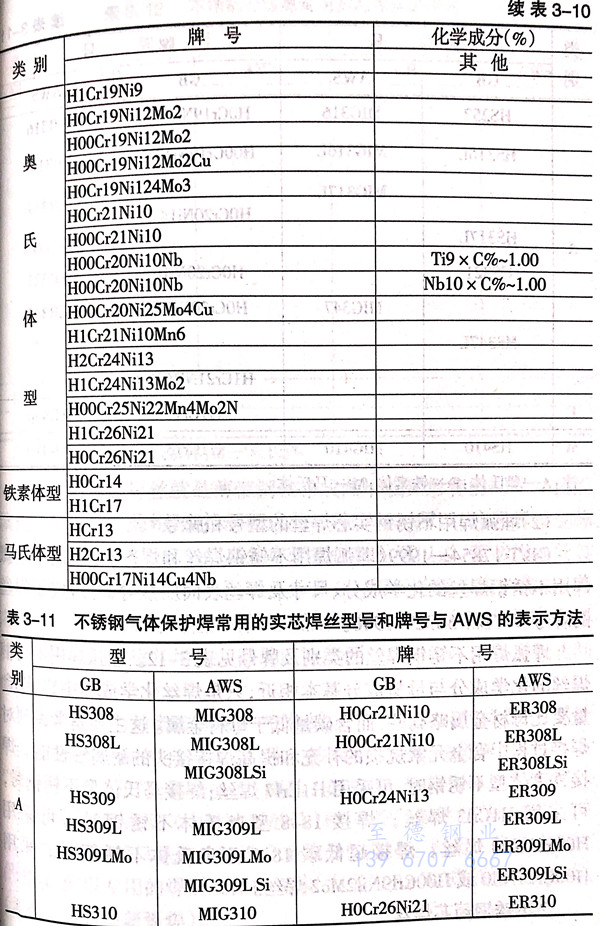

不(bu)(bu)銹(xiu)鋼焊絲的牌號和化(hua)學成(cheng)分見表3-10,常用的不(bu)(bu)銹(xiu)鋼氣體保護焊實芯焊絲型號和牌號與AWS(美(mei)國焊接(jie)協會）的表示方法見表3-11。
2. 埋弧(hu)焊用不銹鋼實芯(xin)焊絲(si)的型號(hao)和牌號(hao)
GB/T 17854-1999《埋弧(hu)焊(han)用(yong)不銹(xiu)鋼(gang)焊(han)絲(si)和焊(han)劑》中規(gui)定了埋弧(hu)焊(han)用(yong)不銹(xiu)鋼(gang)焊(han)絲(si)的化學(xue)成分、尺寸及(ji)焊(han)絲(si)表面質量等，并(bing)規(gui)定了焊(han)絲(si)的牌號按YB/T5092-1996。

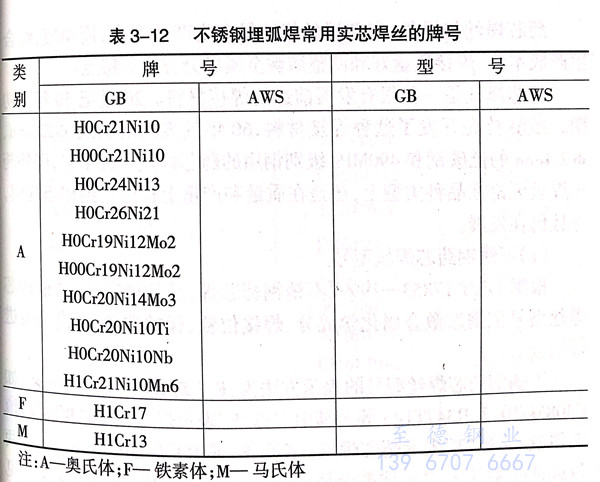

埋弧(hu)焊(han)(han)(han)用(yong)(yong)不(bu)銹(xiu)鋼焊(han)(han)(han)絲(si)的(de)(de)類別及牌號見表3-12。埋弧(hu)焊(han)(han)(han)用(yong)(yong)不(bu)銹(xiu)鋼焊(han)(han)(han)絲(si)的(de)(de)化學成(cheng)分(fen)與母材成(cheng)分(fen)基本(ben)相近，只是(shi)焊(han)(han)(han)絲(si)化學成(cheng)分(fen)中鉻、鎳含量(liang)要比母材金(jin)屬略(lve)高些(xie)，而(er)含碳量(liang)低(di)于母材金(jin)屬。這主要是(shi)考慮到對焊(han)(han)(han)接(jie)(jie)過程中合金(jin)元素燒損的(de)(de)補(bu)充和提高焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)耐腐蝕性能。焊(han)(han)(han)接(jie)(jie)鐵素體型不(bu)銹(xiu)鋼時，可采用(yong)(yong)H1Cr17焊(han)(han)(han)絲(si)；焊(han)(han)(han)接(jie)(jie)馬(ma)氏(shi)體型不(bu)銹(xiu)鋼時，可采用(yong)(yong)H1Cr13焊(han)(han)(han)絲(si)；焊(han)(han)(han)接(jie)(jie)18-8型奧氏(shi)體不(bu)銹(xiu)鋼時，可采用(yong)(yong)H0Cr21Ni10焊(han)(han)(han)絲(si)；焊(han)(han)(han)接(jie)(jie)超(chao)低(di)碳18-8型奧氏(shi)體不(bu)銹(xiu)鋼時，采用(yong)(yong)H00Cr21Ni10或H00Cr19Ni12Mo2焊(han)(han)(han)絲(si)。
二(er)、不(bu)銹(xiu)鋼藥芯焊絲
不銹(xiu)鋼(gang)藥(yao)(yao)芯(xin)焊(han)(han)(han)絲就是(shi)薄帶鋼(gang)在卷成(cheng)圓形(xing)或異(yi)形(xing)管的同時(shi)，往里填充一(yi)定成(cheng)分(fen)的藥(yao)(yao)粉(fen)，經拉制(zhi)而成(cheng)的一(yi)種(zhong)焊(han)(han)(han)絲。所(suo)以，藥(yao)(yao)芯(xin)焊(han)(han)(han)絲也稱管狀焊(han)(han)(han)絲，是(shi)新發(fa)展起來的高效率焊(han)(han)(han)接(jie)(jie)材料(liao)。可以說(shuo)，藥(yao)(yao)芯(xin)焊(han)(han)(han)絲既具(ju)有藥(yao)(yao)皮(pi)焊(han)(han)(han)條(tiao)的配(pei)方可調性，同時(shi)又具(ju)有二氧(yang)化碳焊(han)(han)(han)絲連續(xu)焊(han)(han)(han)接(jie)(jie)的優點。藥(yao)(yao)芯(xin)焊(han)(han)(han)絲與焊(han)(han)(han)條(tiao)及實芯(xin)焊(han)(han)(han)絲一(yi)樣，已經成(cheng)為(wei)焊(han)(han)(han)接(jie)(jie)加(jia)工(gong)的主要材料(liao)，在焊(han)(han)(han)材中所(suo)占的比重逐年增加(jia)，國(guo)(guo)外已經達到30%~40%,我(wo)國(guo)(guo)僅(jin)達到0.2%~0.3%。
藥(yao)芯(xin)焊(han)(han)(han)絲的(de)種類按(an)其(qi)(qi)保護氣體(ti)來分(fen)(fen)，可(ke)(ke)分(fen)(fen)為(wei)(wei)(wei)二氧化碳氣體(ti)保護、混合氣體(ti)保護和無保護（自保護）三種。按(an)其(qi)(qi)有無造渣功能(neng)來分(fen)(fen)，可(ke)(ke)分(fen)(fen)為(wei)(wei)(wei)“藥(yao)粉造渣型(xing)”和“金屬造渣型(xing)”兩種；按(an)造渣的(de)性(xing)(xing)質(zhi)來分(fen)(fen)，可(ke)(ke)分(fen)(fen)為(wei)(wei)(wei)“鈦型(xing)”（酸(suan)性(xing)(xing)）、“鈦鈣(gai)型(xing)”（中性(xing)(xing)或弱酸(suan)性(xing)(xing)）和“鈣(gai)型(xing)”（酸(suan)性(xing)(xing)）三種。此外，還有一(yi)些(xie)藥(yao)芯(xin)焊(han)(han)(han)絲只是(shi)作為(wei)(wei)(wei)輸送合金成分(fen)(fen)的(de)載體(ti)，而無工(gong)藝性(xing)(xing)能(neng)方面的(de)要求(qiu)，配以(yi)專用的(de)焊(han)(han)(han)劑或保護氣體(ti)（大(da)多為(wei)(wei)(wei)Ar氣）進行焊(han)(han)(han)接或堆(dui)焊(han)(han)(han)（埋弧焊(han)(han)(han)或鎢極氬(ya)弧焊(han)(han)(han)）。
藥(yao)芯(xin)焊(han)絲(si)與焊(han)條、實芯(xin)焊(han)絲(si)相(xiang)比具有(you)生(sheng)產效率高(gao)，周(zhou)期短(duan)，綜合生(sheng)產成(cheng)本低(di)，焊(han)接質量好和(he)調(diao)整(zheng)熔(rong)敷金屬成(cheng)分方便(bian)等(deng)特點(dian)。藥(yao)芯(xin)焊(han)絲(si)是一種(zhong)(zhong)很有(you)發展前途的焊(han)接材料。20世紀(ji)50年代初期，歐(ou)洲首先開發了這種(zhong)(zhong)焊(han)接材料，60年代美(mei)國研制成(cheng)Φ2.0mm、Φ2.4mm的低(di)碳(tan)鋼和(he)490MPa級別鋼用的藥(yao)芯(xin)焊(han)絲(si)。近年來，國外藥(yao)芯(xin)焊(han)絲(si)無論在品(pin)種(zhong)(zhong)類型(xing)上，還(huan)是在質量和(he)產量上都已達到相(xiang)當(dang)規模(mo)，并且仍在發展。
1. 不銹鋼藥芯焊絲型號
根據(ju)GB/T 17853-1999《不銹鋼藥芯焊(han)(han)(han)絲(si)》的(de)規定(ding)，不銹鋼藥芯焊(han)(han)(han)絲(si)型號(hao)依據(ju)熔(rong)敷金屬化學成分(fen)、焊(han)(han)(han)接位(wei)置、保護類型、電流類型進(jin)行劃分(fen)。
不銹鋼藥(yao)芯(xin)焊(han)絲(si)型號的(de)表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)方(fang)法為：E(或R)×××T×-×,如E308MoT0-3、R347T1-5等。其中字(zi)母(mu)“E”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊(han)絲(si)；字(zi)母(mu)“R”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)填(tian)充焊(han)絲(si)；字(zi)母(mu)“T”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)藥(yao)芯(xin)焊(han)絲(si)；字(zi)母(mu)“E(或R)”后(hou)(hou)面的(de)xxx(前兩(liang)位(wei)或四位(wei)數(shu)字(zi)）表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)熔敷(fu)金屬的(de)化學(xue)成分(fen)分(fen)類代號，具(ju)體內容見(jian)GB/T 17853-1999《不銹鋼藥(yao)芯(xin)焊(han)絲(si)》；如有特殊要(yao)求的(de)化學(xue)成分(fen)，將其元素(su)符號附加在數(shu)字(zi)后(hou)(hou)面，或者用(yong)(yong)“L”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)碳(tan)含量較低，用(yong)(yong)“H”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)碳(tan)含量較高，用(yong)(yong)“K”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊(han)絲(si)應用(yong)(yong)于(yu)(yu)低溫環(huan)境(jing)；第(di)四位(wei)x表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)適用(yong)(yong)的(de)焊(han)接位(wei)置，“0”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)用(yong)(yong)于(yu)(yu)平焊(han)和橫焊(han)，“1”表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)用(yong)(yong)于(yu)(yu)全(quan)位(wei)置焊(han)；半字(zi)符“－”后(hou)(hou)面的(de)x(第(di)五位(wei)數(shu)字(zi)）表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)(shi)焊(han)接方(fang)法、保護氣體及焊(han)接電(dian)流類型。

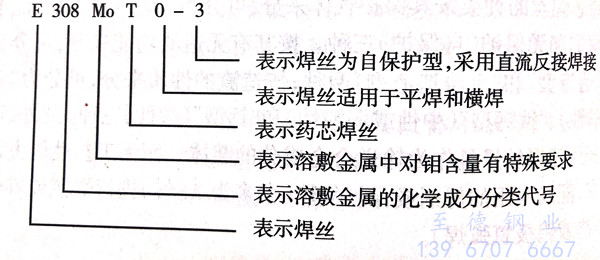

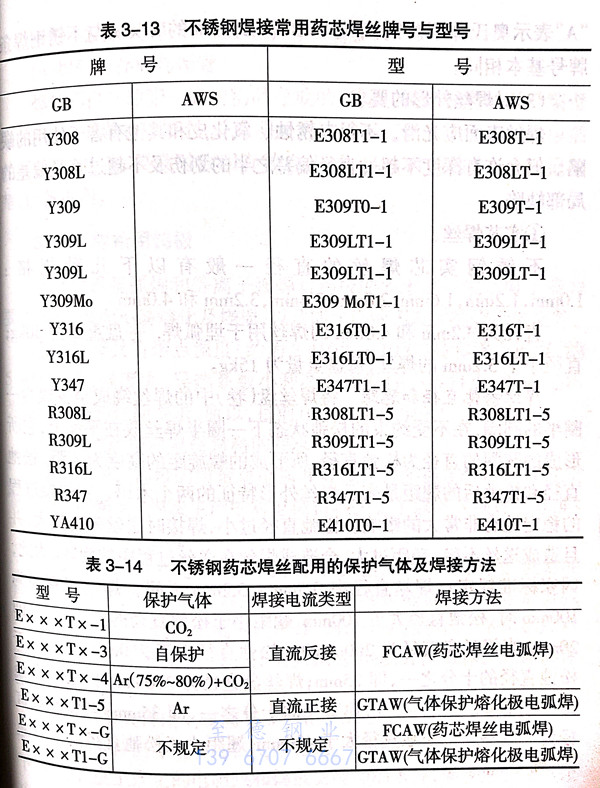

常用不(bu)(bu)(bu)銹鋼(gang)藥芯(xin)焊(han)絲牌(pai)號與型(xing)號見表3-13，不(bu)(bu)(bu)銹鋼(gang)藥芯(xin)焊(han)絲配用的保護(hu)氣體及焊(han)接方(fang)法見表3-14。不(bu)(bu)(bu)銹鋼(gang)藥芯(xin)焊(han)絲型(xing)號舉例：
2. 不銹鋼藥芯(xin)焊絲牌號
目前(qian)國內企業使用的不(bu)銹(xiu)鋼(gang)藥芯(xin)焊絲(si)牌(pai)號較多，多與(yu)(yu)企業名(ming)稱有關，并(bing)不(bu)統一。典型的不(bu)銹(xiu)鋼(gang)藥芯(xin)焊絲(si)牌(pai)表(biao)示方法為YB(或YA)××× -× 。其(qi)中字(zi)(zi)母(mu)“Y”表(biao)示藥芯(xin)焊絲(si)，字(zi)(zi)母(mu)“B”表(biao)示不(bu)銹(xiu)鋼(gang)，字(zi)(zi)母(mu)“A”表(biao)示奧(ao)氏體不(bu)銹(xiu)鋼(gang)，字(zi)(zi)母(mu)“YB”（YA)后面的×××與(yu)(yu)不(bu)銹(xiu)鋼(gang)焊條(tiao)牌(pai)號基本相同。
三、對焊絲外(wai)形的要求
焊絲表(biao)面(mian)應光(guang)滑(hua)，不(bu)得有(you)銹蝕(shi)、氧化皮和其他有(you)害于使(shi)用(yong)的缺(que)陷。但(dan)允(yun)許有(you)深度(du)不(bu)超(chao)過直徑偏差之(zhi)半(ban)的劃傷及(ji)不(bu)超(chao)過直徑偏差的局部(bu)缺(que)陷。
①. 實芯焊絲(si)
不銹鋼(gang)實芯焊(han)絲的直徑(jing)一般(ban)有以下幾種規(gui)格：1.0mm,1.2mm,1.6mm,2.0mm,2.4mm,3.2mm和4.0mm。
直徑為(wei)3.2mm和4.0mm的(de)焊(han)絲用于埋弧(hu)焊(han)，每盤重(zhong)(zhong)量為(wei)30kg;直徑小于3.2mm的(de)焊(han)絲，每盤重(zhong)(zhong)量為(wei)15kg。
焊(han)(han)(han)絲(si)(si)(si)(si)松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)和翹(qiao)(qiao)距(ju)(ju) 將焊(han)(han)(han)絲(si)(si)(si)(si)盤(pan)（卷）中的(de)(de)(de)(de)焊(han)(han)(han)絲(si)(si)(si)(si)繞成至(zhi)少(shao)成為(wei)一圈(quan)半的(de)(de)(de)(de)圓(yuan)圈(quan)，在不受約(yue)束的(de)(de)(de)(de)松(song)弛(chi)(chi)(chi)狀(zhuang)態下一圈(quan)半焊(han)(han)(han)絲(si)(si)(si)(si)放(fang)在平面上，它所形成的(de)(de)(de)(de)圓(yuan)圈(quan)的(de)(de)(de)(de)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)為(wei)松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)，所形成的(de)(de)(de)(de)螺旋距(ju)(ju)的(de)(de)(de)(de)高度為(wei)翹(qiao)(qiao)距(ju)(ju)。松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)和松(song)弛(chi)(chi)(chi)后(hou)的(de)(de)(de)(de)翹(qiao)(qiao)距(ju)(ju)是表示焊(han)(han)(han)絲(si)(si)(si)(si)外形特征的(de)(de)(de)(de)兩個(ge)術語，對焊(han)(han)(han)接過(guo)程(cheng)的(de)(de)(de)(de)穩定(ding)性有非(fei)常大(da)的(de)(de)(de)(de)影響(xiang)。松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)過(guo)小(xiao)(xiao)(xiao)(xiao)，焊(han)(han)(han)接時送(song)絲(si)(si)(si)(si)阻力就(jiu)大(da)，并且造(zao)成送(song)絲(si)(si)(si)(si)不穩。翹(qiao)(qiao)距(ju)(ju)過(guo)大(da)，會造(zao)成焊(han)(han)(han)絲(si)(si)(si)(si)在送(song)絲(si)(si)(si)(si)過(guo)程(cheng)中的(de)(de)(de)(de)旋轉。為(wei)此，國家標準規定(ding)：焊(han)(han)(han)絲(si)(si)(si)(si)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)在0.5mm~3.2mm之(zhi)(zhi)間，焊(han)(han)(han)絲(si)(si)(si)(si)盤(pan)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)為(wei)100mm時，松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)大(da)于100mm,翹(qiao)(qiao)距(ju)(ju)小(xiao)(xiao)(xiao)(xiao)于松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)的(de)(de)(de)(de)五分(fen)之(zhi)(zhi)一，即20mm;當焊(han)(han)(han)絲(si)(si)(si)(si)盤(pan)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)為(wei)200mm時，松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)大(da)于250mm,翹(qiao)(qiao)距(ju)(ju)小(xiao)(xiao)(xiao)(xiao)于松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)的(de)(de)(de)(de)十(shi)分(fen)之(zhi)(zhi)一，即25mm;焊(han)(han)(han)絲(si)(si)(si)(si)盤(pan)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)為(wei)300mm時，松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)大(da)于350mm,翹(qiao)(qiao)距(ju)(ju)小(xiao)(xiao)(xiao)(xiao)于松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)的(de)(de)(de)(de)十(shi)分(fen)之(zhi)(zhi)一，即35mm;當焊(han)(han)(han)絲(si)(si)(si)(si)盤(pan)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)為(wei)350mm時，松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)大(da)于400mm,翹(qiao)(qiao)距(ju)(ju)小(xiao)(xiao)(xiao)(xiao)于松(song)弛(chi)(chi)(chi)直(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)徑(jing)(jing)的(de)(de)(de)(de)十(shi)分(fen)之(zhi)(zhi)一，即40mm。
②. 藥芯焊絲
不銹鋼(gang)藥芯焊絲(si)的(de)直徑(jing)一(yi)般有以下幾種規格：1.0mm,1.2mm,1.6mm,2.0mm,2.4mm,3.2mm,和4.0mm。
直(zhi)徑為3.2mm和4.0mm的焊絲(si)用于埋(mai)弧焊，每盤(pan)重(zhong)量為30kg直(zhi)徑小于3.2mm的焊絲(si)，每盤(pan)重(zhong)量為15kg。
四(si)、焊絲的存放與保管
不銹鋼焊絲不得與油(you)脂一類的(de)物品存放(fang)的(de)一起，應存放(fang)離地(di)面及(ji)墻壁為300mm、干(gan)燥的(de)貨架上，并(bing)有明顯準確的(de)標(biao)記。未用完的(de)焊絲應捆扎好，不得松弛，要及(ji)時收回(hui)存放(fang)在(zai)干(gan)燥、無油(you)污的(de)地(di)方(fang)，并(bing)標(biao)記清(qing)楚，以備(bei)再用。
