不銹鋼化學著色配方 2 (見表8-9)的說明
本配方由湖南(nan)工程學(xue)院(yuan)應用(yong)化學(xue)系 肖(xiao)鑫、郭賢烙、鐘(zhong)萍、易翔(xiang)、魏成(cheng)亮、于華等(deng)人提出。
1. 添加劑的影響
①. 硫酸鋅
可加快著(zhu)色速(su)率和降低(di)(di)著(zhu)色溫度(du)，改(gai)善膜(mo)(mo)層質量(liang)，色澤(ze)均勻，光亮平(ping)整，重現性較好，以3~6g/L為宜(yi)，過低(di)(di)，著(zhu)色膜(mo)(mo)光澤(ze)和重現性不(bu)理想，過高，色澤(ze)、光亮度(du)、重現性較差。
②. XHGA是過渡元素的無機(ji)鹽，能(neng)改善(shan)著色膜的色澤(ze)和(he)重(zhong)現性。
XHG-A的(de)含(han)(han)量以4~10g/L為宜，色澤均(jun)勻，光亮度(du)好。含(han)(han)量6~8g/L時著色15min膜層(ceng)為金(jin)黃色，且(qie)重(zhong)現(xian)性好。含(han)(han)量過高或過低，鮮艷度(du)不(bu)理(li)想。
③. XHGB是含(han)鉬化合物(wu)，能改善著色(se)膜的光澤，XHGB含(han)量以2~6g/L為宜，色(se)澤均勻(yun)鮮(xian)艷，光亮度好。
2. 鉻酐和硫酸含量(liang)的影響(xiang)

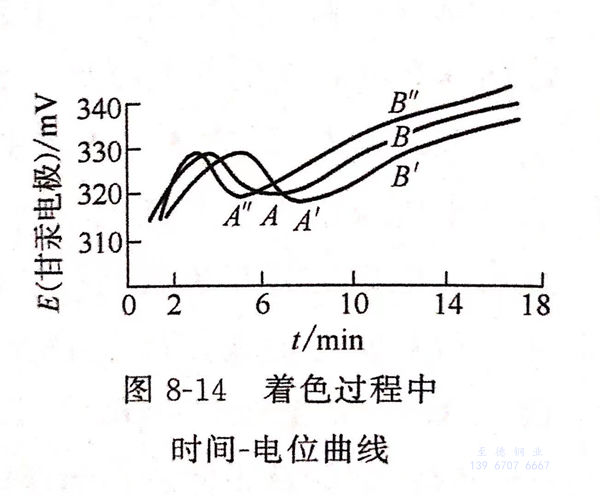

鉻(ge)酐含量(liang)(liang)在240~280g/L, 硫(liu)酸(suan)含量(liang)(liang)在 220~300mL/L范圍內均(jun)可獲得色(se)(se)(se)(se)(se)(se)澤均(jun)勻鮮艷(yan)、裝(zhuang)飾性較強的(de)(de)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)(se)(se)膜(mo)(mo)。當鉻(ge)酸(suan)濃(nong)度不變時(shi)(shi)，減少硫(liu)酸(suan)濃(nong)度，時(shi)(shi)間(jian)－電(dian)位(wei)(wei)曲(qu)線A'B'右移(yi)，見圖8-14,著(zhu)(zhu)(zhu)色(se)(se)(se)(se)(se)(se)的(de)(de)起始(shi)電(dian)位(wei)(wei)推遲，且(qie)獲得所需顏色(se)(se)(se)(se)(se)(se)對應的(de)(de)時(shi)(shi)間(jian)延(yan)長，其(qi)(qi)彩色(se)(se)(se)(se)(se)(se)膜(mo)(mo)的(de)(de)色(se)(se)(se)(se)(se)(se)差較明(ming)顯。而硫(liu)酸(suan)濃(nong)度不變，增大鉻(ge)酐濃(nong)度時(shi)(shi)，其(qi)(qi)時(shi)(shi)間(jian)－電(dian)位(wei)(wei)曲(qu)線A"B”左(zuo)移(yi)，說明(ming)著(zhu)(zhu)(zhu)色(se)(se)(se)(se)(se)(se)速(su)率加快。但鉻(ge)酐濃(nong)度過高，會使化學著(zhu)(zhu)(zhu)色(se)(se)(se)(se)(se)(se)顏色(se)(se)(se)(se)(se)(se)難以控制，且(qie)色(se)(se)(se)(se)(se)(se)澤較深，光澤欠佳。
3. 電位－時間曲(qu)線AB
采用(yong)甘汞電(dian)極(ji)和待著(zhu)(zhu)色(se)(se)(se)不銹(xiu)鋼作正、負極(ji)，用(yong)數字電(dian)壓表(biao)在最佳工(gong)藝(yi)配方（鉻酐270g/L,硫(liu)酸240mL/L,硫(liu)酸鋅3g/L,XHG-A7g/L,XHG-B3.5g/L,溫度60℃)著(zhu)(zhu)色(se)(se)(se)液中(zhong)測定著(zhu)(zhu)色(se)(se)(se)過程(cheng)中(zhong)不銹(xiu)鋼表(biao)面電(dian)極(ji)電(dian)位(wei)(wei)與時間的(de)曲線(xian)AB.曲線(xian)拐點A為起色(se)(se)(se)電(dian)位(wei)(wei)，B為某(mou)種顏(yan)色(se)(se)(se)的(de)著(zhu)(zhu)色(se)(se)(se)電(dian)位(wei)(wei)。著(zhu)(zhu)色(se)(se)(se)電(dian)位(wei)(wei)差ΔE=EB-EA,本工(gong)藝(yi)ΔE=7~8mV,呈(cheng)藍色(se)(se)(se)；ΔE=13~15mV,呈(cheng)金黃(huang)色(se)(se)(se)；ΔE=18~19mV,呈(cheng)紅色(se)(se)(se)；ΔE=22mV,呈(cheng)綠色(se)(se)(se)；ΔE=24mV,呈(cheng)黃(huang)綠色(se)(se)(se)。因此(ci)，要獲(huo)得理(li)想的(de)著(zhu)(zhu)色(se)(se)(se)膜，控(kong)制著(zhu)(zhu)色(se)(se)(se)時間及其對應的(de)著(zhu)(zhu)色(se)(se)(se)電(dian)位(wei)(wei)差是非常重要的(de)。
4. 著色液溫度(du)
低于50℃,著(zhu)色(se)速率(lv)很(hen)慢，很(hen)難著(zhu)上滿(man)意(yi)的顏色(se)。升高(gao)退度，著(zhu)色(se)速率(lv)加(jia)快。溫度控(kong)制在55~70℃為宜。
5. 著色(se)時(shi)間
在60℃恒溫條件下，著色(se)(se)時間在5~26min,可獲得茶色(se)(se)一(yi)(yi)藍(lan)色(se)(se)一(yi)(yi)橙色(se)(se)－金黃色(se)(se)一(yi)(yi)紅(hong)色(se)(se)一(yi)(yi)綠色(se)(se)一(yi)(yi)黃綠色(se)(se)系(xi)列顏(yan)色(se)(se)。因(yin)此(ci)，控制一(yi)(yi)定的(de)著色(se)(se)時間，能獲得重現性好的(de)固(gu)定顏(yan)色(se)(se)，且著色(se)(se)膜(mo)的(de)色(se)(se)澤均勻(yun)鮮艷，光(guang)亮度好。
6. 攪拌
著(zhu)色過程中，加強(qiang)攪拌(ban)著(zhu)色液，有利于改(gai)善著(zhu)色膜色澤的均勻性，提高色澤重現性。
7. 著色膜性能
著色(se)膜(mo)性能(neng)檢測結果見(jian)表8-12.
8. 著(zhu)色液使用壽命(ming)
采(cai)用2L著(zhu)色(se)液(ye)(ye)在（60±2)℃、著(zhu)色(se)時間為(wei)15min的(de)條件下反(fan)復著(zhu)色(se)處理，直到著(zhu)色(se)膜(mo)色(se)澤不理想(xiang)為(wei)一周(zhou)期(qi)，補加(jia)100mL著(zhu)色(se)補加(jia)液(ye)(ye)（由鉻酐、硫酸、硫酸鋅及添加(jia)劑配成(cheng)(cheng)）重(zhong)新實驗，共做4個周(zhou)期(qi)，每個周(zhou)期(qi)每升溶液(ye)(ye)可(ke)(ke)著(zhu)色(se)約0.9㎡,表(biao)明著(zhu)色(se)液(ye)(ye)使用壽命(ming)長，可(ke)(ke)調性好，工(gong)藝維護簡(jian)便，生產成(cheng)(cheng)本低(di)。
